DURACON® AW-09
聚甲醛 (POM) 共聚物 + PE (Acetal (POM) Copolymer+PE)
生產(chǎn)商：Polyplastics
High Sliding High Viscocity

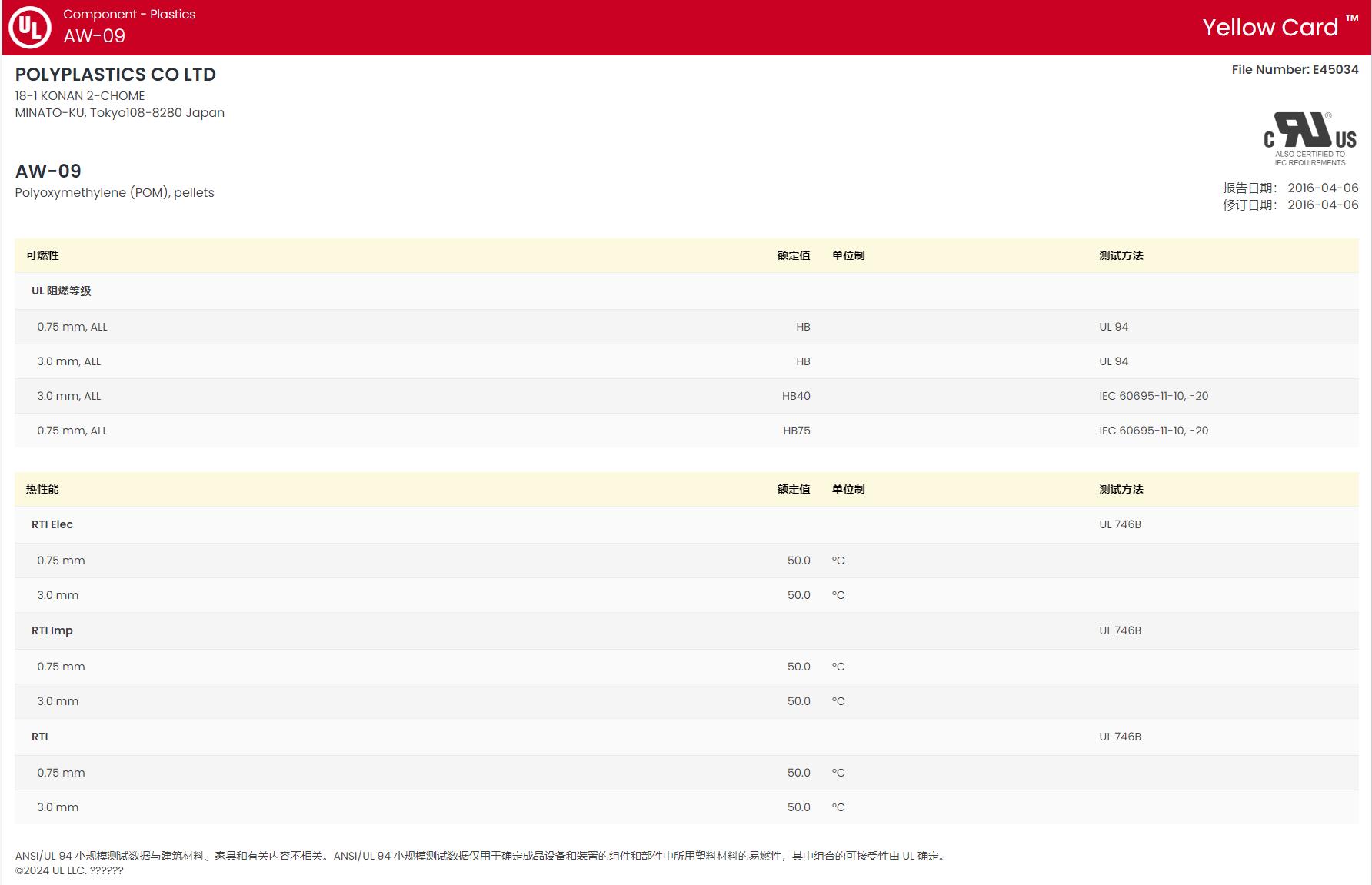

黃卡號(hào)碼：E45034-102664883
材料特性：低摩擦系數(shù)、共聚物、高粘度
標(biāo)識(shí)代碼：POM+PE
外觀加工：粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、歐洲、亞太地區(qū)
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.37 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動(dòng)速率）(190℃/2.16kg) | 3.0 | g/10 min | ISO 1133 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 2.5 | cm³/10min | ISO 1133 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 2.2 | % | |
| 流動(dòng):2.00 mm | 2.6 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.70 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 2200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 54.0 | MPa | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | 30 | % | ISO 527-2 |
| 彎曲模量 | 2050 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 70.0 | MPa | ISO 178 |
| 摩擦系數(shù) | JIS K7218 | ||
| 與鋼-動(dòng)態(tài)2 | 0.16 | ||
| Dynamic3 | 0.30 | ||
| 磨損因數(shù) | JIS K7218 | ||
| 0.98 MPa,0.30 m/sec4 | <1.0 | 10^-8 mm³/N·m | |
| 0.98 MPa,0.30 m/sec5 | 20 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec6 | 700 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec7 | 1400 | 10^-8 mm³/N·m | |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 8.0 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測(cè)試方法 |
| 洛氏硬度(M 計(jì)秤) | 70 | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 70.0 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動(dòng):23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | HB | UL 94 | |
| 補(bǔ)充信息 | 額定值 | 單位制 | 測(cè)試方法 |
| Color Number | CF2001 | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 到 90 | ℃ | |
| 干燥時(shí)間 | 3.0 到 4.0 | hr | |
| 加工（熔體）溫度 | 190 到 210 | ℃ | |
| 模具溫度 | 60 到 80 | ℃ | |
| 注塑壓力 | 50.0 到 100 | MPa | |
| 螺桿轉(zhuǎn)速 | 100 到 150 | rpm | |
| Injection Velocity | 0 到 3 | m/min | |
| 備注 160x60x2mmt, Cavity Pressure 60 MPa 20.98 MPa, 30 cm/s 3vs M90-44, 0.06 MPa, 15 cm/s 4vs C-Steel, Steel Side 5vs C-Steel, Material Side 6vs M90-44, Material Side 7vs M90-44, M90-44 Side |
|||
