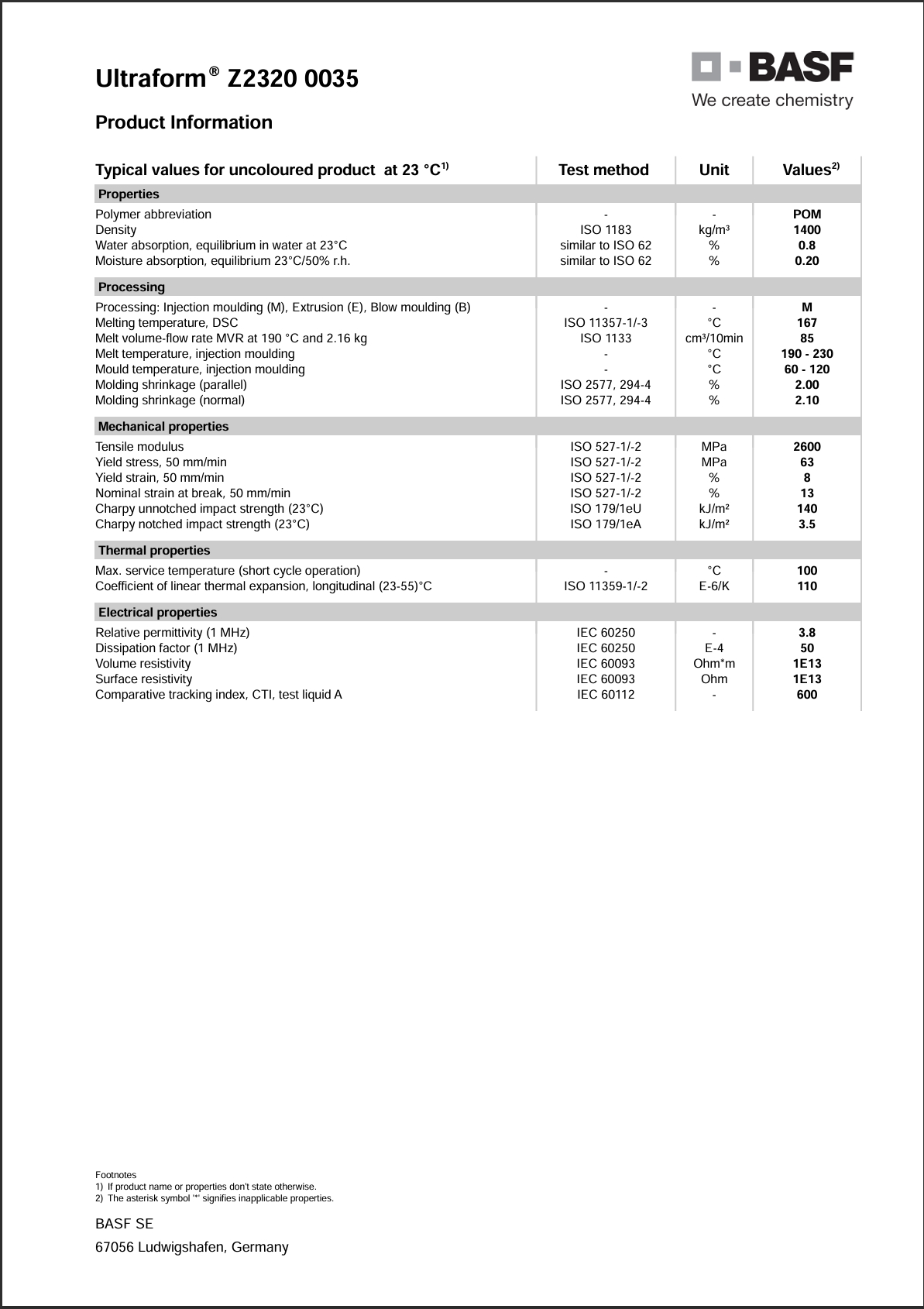

Ultraform® Z 2320 0035
聚甲醛 (POM) 共聚物
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Extremely easy flowing grade for very thin-walled moldings with difficult flow path to wall thickness ratios and very short cycle times.
材料特性：共聚物，快的成型周期，良好的流動性
材料用途：薄壁部件
加工方法：顆粒注射成型
供貨地區(qū)：歐洲
中國代理：蘇州希普能工程塑料
Ultraform® Z 2320 0035巴斯夫POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.40 | g/cm³ | ISO 1183 |
| 表觀密度 | 0.85 | g/cm³ | |
| 熔融體積流量（MVR）(190℃/2.16kg) | 85 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 2.1 | % | |
| 流動 | 2.0 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.80 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 2600 | MPa | ISO 527-1 |
| 拉伸應力(屈服) | 63.0 | MPa | ISO 527-2/50 |
| 拉伸應變(屈服) | 8.0 | % | ISO 527-2/50 |
| 標稱拉伸斷裂應變 | 13 | % | ISO 527-2/50 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 3.5 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強度(23℃) | 140 | kJ/m² | ISO 179/1eU |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 熔融溫度 | 167 | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù)-流動(23到55℃) | 1.1E-4 | cm/cm/℃ | ISO 11359-2 |
| 最高使用溫度-short cycle operation | 100 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | ohms·cm | IEC 60093 |
| 相對電容率(1MHz) | 3.80 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 5.0E-3 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | V | IEC 60112 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 | ℃ | |
| 干燥時間 | 3.0 | hr | |
| 建議的最大水分含量 | 0.20 | % | |
| 料斗溫度 | 200 | ℃ | |
| 料筒后部溫度 | 200 | ℃ | |
| 料筒中部溫度 | 200 | ℃ | |
| 料筒前部溫度 | 200 | ℃ | |
| 射嘴溫度 | 200 | ℃ | |
| 加工（熔體）溫度 | 190到230 | ℃ | |
| 模具溫度 | 60到120 | ℃ | |
| Residence Time | < 10.0 | min | |
| Screw Speed | < 18 | m/min | |
