Zytel® 73G30L NC010
NYLON RESIN
Celanese Corporation
產品說明:
Zytel® 73G30L NC010 is a 30% glass fiber reinforced polyamide 6 resin for injection moulding.
黃卡號碼：E41938-234338
增強材料：玻璃纖維增強材料, 30%填料按重量
含添加劑：脫模劑
標識代碼：>PA6-GF30<
供貨地區：北美洲、非洲和中東、拉丁美洲、歐洲、亞太地區
顆料性能
| 物理性能 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| 密度 | 1.36 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.60 | -- | % | |
| 流動 | 0.20 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃,2.00mm | 6.3 | -- | % | |
| 平衡,23℃,2.00mm,50% RH | 2.1 | -- | % | |
| 粘數 | 140 | -- | cm³/g | ISO 307,1628 |
| 機械性能 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| 拉伸模量 | 10000 | 6000 | MPa | ISO 527-1 |
| 拉伸應力(斷裂) | 180 | 120 | MPa | ISO 527-2/5 |
| 拉伸應變(斷裂) | 3.5 | 6.0 | % | ISO 527-2/5 |
| 拉伸蠕變模量 | ISO 899-1 | |||
| 1 hr | -- | 5500 | MPa | |
| 1000 hr | -- | 4500 | MPa | |
| 彎曲模量 | 8500 | 5500 | MPa | ISO 178 |
| 彎曲應力 | 240 | -- | MPa | ISO 178 |
| 壓縮應力 | 160 | -- | MPa | ISO 604 |
| 泊松比 | 0.34 | 0.35 | ||
| 摩擦系數 | ||||
| 與鋼-動態,1 hr | -- | 0.32 | ASTM D1894 | |
| 與鋼-靜態 | -- | 0.26 | ISO 8295 | |
| 沖擊性能 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179/1eA | |||
| -40℃ | 11 | -- | kJ/m² | |
| -30℃ | 11 | 21 | kJ/m² | |
| 23℃ | 14 | 23 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | |||
| -30℃ | 80 | 80 | kJ/m² | |
| 23℃ | 90 | 100 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180/1A | |||
| -40℃ | 11 | -- | kJ/m² | |
| -30℃ | 11 | 11 | kJ/m² | |
| 23℃ | 15 | 20 | kJ/m² | |
| 無缺口伊佐德沖擊強度 | ISO 180/1U | |||
| -30℃ | 90 | -- | kJ/m² | |
| 23℃ | 100 | -- | kJ/m² | |
| 硬度 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| 球壓硬度(H961/30) | 233 | 147 | MPa | ISO 2039-1 |
| 熱性能 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 210 | -- | ℃ | ISO 75-2/A |
| 玻璃轉化溫度1 | 60.0 | 15.0 | ℃ | ISO 11357-3 |
| 熔融溫度1 | 221 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數 | ISO 11359-2 | |||
| 流動 | 1.4E-5 | -- | cm/cm/℃ | |
| 流動:-40到23℃ | 2.6E-5 | -- | cm/cm/℃ | |
| 流動:55到160℃ | 1.4E-5 | -- | cm/cm/℃ | |
| 垂直 | 1.0E-4 | -- | cm/cm/℃ | |
| 垂直:-40到23℃ | 7.5E-5 | -- | cm/cm/℃ | |
| 垂直:55到160℃ | 1.3E-4 | -- | cm/cm/℃ | |
| RTI Elec | UL 746B | |||
| 1.5mm | 65.0 | -- | ℃ | |
| 3.0mm | 65.0 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 1.5mm | 65.0 | -- | ℃ | |
| 3.0mm | 65.0 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5mm | 65.0 | -- | ℃ | |
| 3.0mm | 65.0 | -- | ℃ | |
| TGA Curve | available | -- | ISO 11359-2 | |
| 電氣性能 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| 體積電阻率 | 1.0E+12 | -- | ohms·m | IEC 62631-3-1 |
| 相對電容率(100Hz) | 3.80 | -- | IEC 62631-2-1 | |
| 耗散因數(100Hz) | 0.022 | -- | IEC 62631-2-1 | |
| 相比耐漏電起痕指數(CTI)2 | PLC 0 | -- | UL 746A | |
| 漏電起痕指數 | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| 燃燒速率3(1.00mm) | 25 | -- | mm/min | ISO 3795 |
| 可燃性等級 | IEC 60695-11-10,-20 | |||
| 1.5mm | HB | -- | ||
| 3.0mm | HB | -- | ||
| 灼熱絲易燃指數 | IEC 60695-2-12 | |||
| 1.0mm | 700 | -- | ℃ | |
| 2.0mm | 700 | -- | ℃ | |
| 3.0mm | 750 | -- | ℃ | |
| 熱燈絲點火溫度 | IEC 60695-2-13 | |||
| 1.0mm | 700 | -- | ℃ | |
| 2.0mm | 700 | -- | ℃ | |
| 3.0mm | 700 | -- | ℃ | |
| 極限氧指數 | 21 | -- | % | ISO 4589-2 |
| 霧化 | ISO 6452 | |||
| F-value (refraction) | 95 | -- | % | |
| G-value (condensate) | 0.10 | -- | mg | |
| FMVSS 可燃性 | B | -- | FMVSS 302 | |
| 充模分析 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| 熔體密度 | 1.2 | -- | g/cm³ | |
| 補充信息 | 干燥 | 調節后的 | 單位制 | 測試方法 |
| Emission of Organic Compounds | 8.50 | -- | µgC/g | VDA 277 |
| Odor | 3.50 | -- | VDA 270 | |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間-熱風干燥機 | 2.0到4.0 | hr | ||
| 建議的最大水分含量 | < 0.20 | % | ||
| 加工（熔體）溫度 | 260到280 | ℃ | ||
| Melt Temperature,Optimum | 270 | ℃ | ||
| 模具溫度 | 70到120 | ℃ | ||
| Mold Temperature,Optimum | 100 | ℃ | ||
| 保壓 | 50.0到100 | MPa | ||
| Drying Recommended | yes | |||
| Hold Pressure Time | 3.00 | s/mm | ||
| Screw Tangential Speed | < 12 | m/min | ||
| 備注 110℃/min 223℃ 3FMVSS 302 |
||||
塞拉尼斯™ Zytel® 是一系列經過廣泛應用驗證的尼龍樹脂材料。 Zytel® 產品具有從剛度到耐熱性的高性能優勢。
無論何時，從汽車到消費電子產品的制造商都依賴于塞拉尼斯™ Zytel®，只要他們的應用需要高性能尼龍。 Zytel® PA 70 多年來一直是行業領導者，并且繼續成為全球范圍廣泛的新材料和技術合作的首選。
Zytel® 產品有多種等級可供選擇，使我們的客戶能夠為每個項目選擇合適的材料。 例如，Zytel® Plus 高性能聚酰胺樹脂可抵抗高溫汽車發動機部件的老化。 而 Zytel® HTN 可為手持設備等產品提供卓越的剛度。
用途
?汽車-發動機罩/外殼
?電纜絕緣和護套
?電氣和電子塑料
?電氣封裝材料
?電絕緣聚合物
?電機絕緣
?電子和電氣連接器
?用于 3D 打印的高性能材料
?創新家具設計
?手機外殼和組件
?油底殼和氣缸蓋蓋墊片
?光伏面板及零部件
?體育用品塑料
?家電用聚合物
?石油和天然氣用聚合物
?長途鐵路技術
?熱塑性管和彈性軟管
?變壓器絕緣
優勢
?絕緣電阻
?耐熱性
?耐化學性
?高強度
?高剛度
?尺寸穩定性
?易于加工
?Strength
?Versatile
?抗疲勞性
創新焦點：塞拉尼斯™ Zytel®

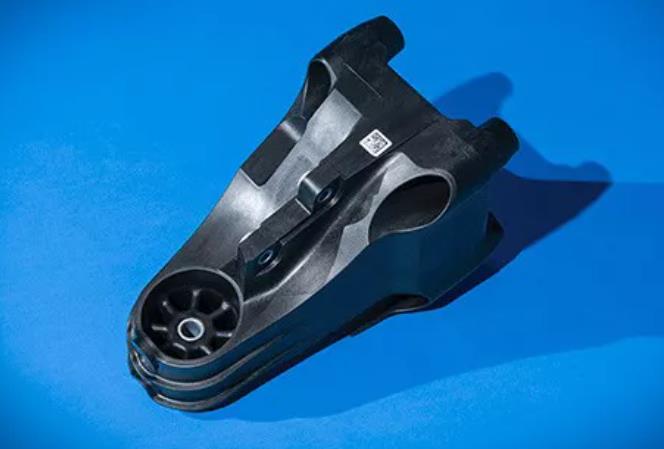

玻璃纖維增強尼龍發動機支架
應用說明
使用玻璃纖維增強尼龍設計的發動機懸置支架，取代了鑄鋁現有材料。 由戴姆勒 AG 開發并由 ElringKlinger AG 提供，用于 2017 款梅賽德斯-奔馳 M264 E 級轎跑車。
未滿足的需求
改善當今車輛的 NVH 行為需要傳統金屬發動機懸置支架的可行替代品。
挑戰
?組件必須能夠承受一定溫度范圍內的顯著負載應力。
解決方案
玻璃纖維增強尼龍發動機懸置支架是使用 MoldFlow® 分析設計的，以確定連接線和纖維方向。 對依賴于纖維取向的位移和組件應力進行了模擬，并根據模擬結果修改了組件。 先進的 CAE 和材料表征技術與物理測試密切相關，以降低投資風險并加快該支架的開發時間。
?顯著改善 NVH 行為
?減輕重量
?減少熱傳導
?促進可回收性
?通過功能集成降低成本
選擇塞拉尼斯材料及其原因
選擇塞拉尼斯™ Zytel® 尼龍樹脂用于此應用，因為它具有：
?高強度
?廣泛的溫度耐受性
?在廣泛的溫度、化學品和濕氣暴露范圍內具有剛度和抗疲勞性
入圍 2017 年 SPE 汽車創新獎，底盤/硬件類別
