DURACON® CH-10
聚甲醛（POM）共聚物
生產(chǎn)商：Polyplastics
Electric Conductive CF10% Reinforced, Low Wear

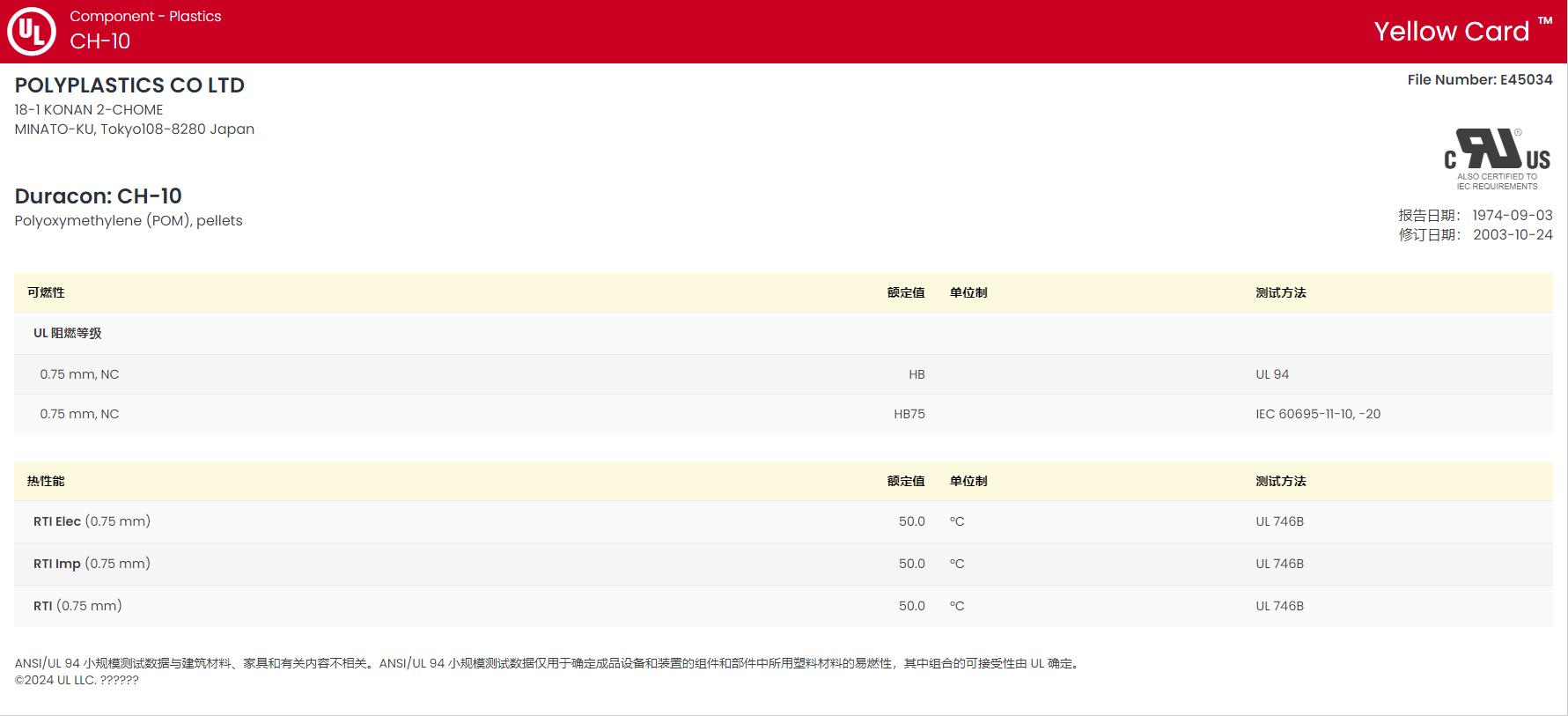

黃卡號(hào)碼：E45034-235709
填充材料：碳纖維10%增強(qiáng)
材料特性：導(dǎo)電、耐磨損良好
標(biāo)識(shí)代碼：POM-CF10
外觀加工：粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、歐洲、亞太地區(qū)
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.44 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動(dòng)速率）(190℃/2.16kg) | 4.0 | g/10 min | ISO 1133 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 3.3 | cm³/10min | ISO 1133 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 0.90 | % | |
| 流動(dòng):2.00 mm | 1.1 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.80 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 8800 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 116 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.0 | % | ISO 527-2 |
| 彎曲模量 | 7500 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 170 | MPa | ISO 178 |
| 摩擦系數(shù) | |||
| 與鋼-動(dòng)態(tài)2 | 0.28 | JIS K7218 | |
| Dynamic3 | 0.37 | ASTM D1894 | |
| 磨損因數(shù) | |||
| 0.49 MPa,0.30 m/sec4 | 10 | 10^-8 mm³/N·m | JIS K7218 |
| 0.060 MPa,0.15 m/sec5 | 200 | 10^-8 mm³/N·m | JIS K7218 |
| 0.49 MPa,0.30 m/sec6 | 500 | 10^-8 mm³/N·m | JIS K7218 |
| 0.060 MPa,0.15 m/sec7 | 10000 | 10^-8 mm³/N·m | JIS K7218 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 3.0 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測(cè)試方法 |
| 洛氏硬度(M 計(jì)秤) | 95 | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 163 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動(dòng):23 到 55℃ | 2.0E-5 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 9.0E-5 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 5.0E+3 | ohms | IEC 60093 |
| 體積電阻率 | 2.0E+4 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度(3.00 mm) | -- | kV/mm | IEC 60243-1 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | HB | UL 94 | |
| 補(bǔ)充信息 | 額定值 | 單位制 | 測(cè)試方法 |
| Color Number | CD3501 | ||
| 備注 160x60x2mmt, Cavity Pressure 60 MPa 20.49 MPa, 30 cm/s 3Thrust, vs M90-44, pressure 0.06MPa, 15cm/s 4vs C-Steel, Steel Side 5vs M90-44, Material Side 6vs C-Steel, Material Side 7vs M90-44, M90-44 Side |
|||
