DURACON® AW-01LV
聚甲醛 (POM) 共聚物 + PE (Acetal (POM) Copolymer+PE)
生產(chǎn)商：Polyplastics
High Sliding Low VOC

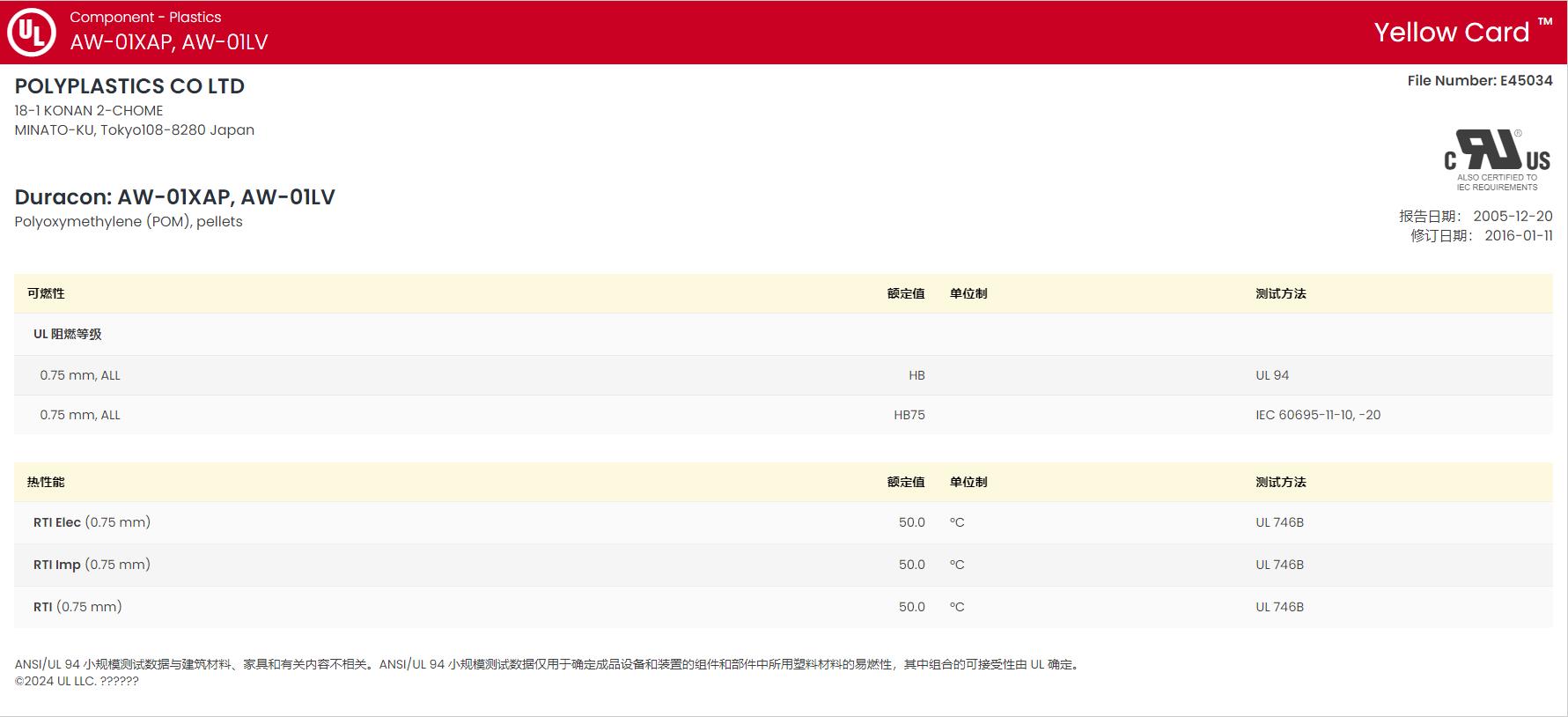

黃卡號碼：E45034-523984
材料特性：低摩擦系數(shù)、共聚物、低 VOC
標(biāo)識代碼：POM+PE
外觀加工：粒子注射成型
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.37 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動速率）(190℃/2.16kg) | 9.0 | g/10 min | ISO 1133 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 8.0 | cm³/10min | ISO 1133 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 2.3 | % | |
| 流動:2.00 mm | 2.0 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.70 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 2250 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 52.0 | MPa | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | 25 | % | ISO 527-2 |
| 彎曲模量 | 2100 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 73.0 | MPa | ISO 178 |
| 摩擦系數(shù) | |||
| 與鋼-動態(tài)2 | 0.16 | ASTM D1894 | |
| Dynamic3 | 0.30 | JIS K7218 | |
| 磨損因數(shù) | |||
| 0.60 MPa,15 m/sec4 | <1.0 | 10^-8 mm³/N·m | JIS K7218 |
| 0.98 MPa,0.30 m/sec5 | 20 | 10^-8 mm³/N·m | JIS K7218 |
| 0.060 MPa,0.15 m/sec6 | 400 | 10^-8 mm³/N·m | ASTM D3702 |
| 0.98 MPa,0.30 m/sec7 | 1000 | 10^-8 mm³/N·m | JIS K7218 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 4.7 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測試方法 |
| 洛氏硬度(M 計秤) | -- | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 80.0 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動:23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | -- | ohms | IEC 60093 |
| 體積電阻率 | -- | ohms·cm | IEC 60093 |
| 介電強(qiáng)度(3.00 mm) | -- | kV/mm | IEC 60243-1 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | HB | UL 94 | |
| 補(bǔ)充信息 | 額定值 | 單位制 | 測試方法 |
| Color Number | CF2001/CD3501 | ||
| 備注 160x60x2mmt, Cavity Pressure 60 MPa 20.98 MPa, 30 cm/s 3vs M90-44, pressure 0.06MPa, 15cm/s 4vs C-Steel, Steel Side 5vs C-Steel, Material Side 6vs M90-44, Material Side 7vs M90-44, M90-44 Side |
|||
