DURACON® AW-01
聚甲醛 (POM) 共聚物 + PE (Acetal (POM) Copolymer+PE)
生產(chǎn)商：Polyplastics
High Sliding

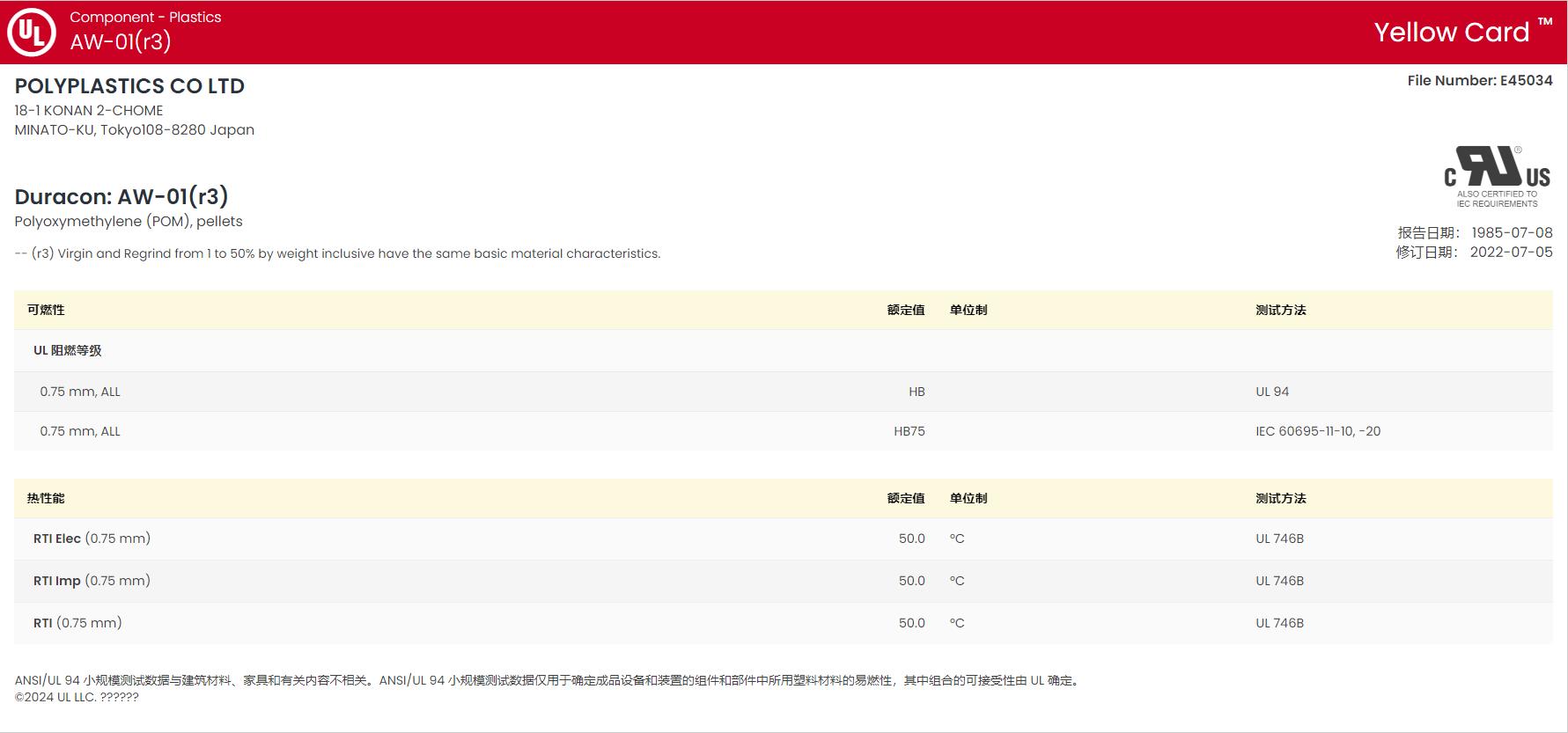

黃卡號碼：E45034-235703
材料特性：低摩擦系數(shù)、共聚物、良好的成型性能、耐磨損
標(biāo)識代碼：POM+PE
外觀加工：粒子注射成型
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.37 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動速率）(190℃/2.16kg) | 9.0 | g/10 min | ISO 1133 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 8.0 | cm³/10min | ISO 1133 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 2.0 | % | |
| 流動:2.00 mm | 2.3 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.70 | % | ISO 62 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 2350 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 54.0 | MPa | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | 25 | % | ISO 527-2 |
| 彎曲模量 | 2200 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 75.0 | MPa | ISO 178 |
| 摩擦系數(shù) | |||
| 與鋼 - 動態(tài)2 | 0.16 | ASTM D1894 | |
| Dynamic3 | 0.30 | JIS K7218 | |
| 磨損因數(shù) | |||
| 0.60 MPa,15 m/sec4 | 7.0 | 10^-8 mm³/N·m | JIS K7218 |
| 0.98 MPa,0.30 m/sec5 | < 10 | 10^-8 mm³/N·m | JIS K7218 |
| 0.060 MPa,0.15 m/sec6 | 1400 | 10^-8 mm³/N·m | ASTM D3702 |
| 0.98 MPa,0.30 m/sec7 | 2000 | 10^-8 mm³/N·m | JIS K7218 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 5.7 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測試方法 |
| 洛氏硬度(M 計秤) | 70 | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 80.0 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動:23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 3.0E+14 | ohms | IEC 60093 |
| 體積電阻率 | 3.0E+14 | ohms·cm | IEC 60093 |
| 介電強度(3.00 mm) | 20 | kV/mm | IEC 60243-1 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | HB | UL 94 | |
| 補充信息 | 額定值 | 單位制 | 測試方法 |
| Color Number | CF2001/CD3501 |
備注
160x60x2mmt, Cavity Pressure 60 MPa
2vs CSteel, pressure 0.98MPa, 30cm/s
3vs M90-44, pressure 0.06MPa, 15cm/s
4vs M90-44, Material Side
5vs C-Steel, Steel Side
6vs M90-44, M90-44 Side
7vs C-Steel, Material Side
