Kepital® F20-03
聚甲醛（POM）共聚物
Korea Engineering Plastics Co., Ltd
產(chǎn)品說明:
* A medium-viscosity grade for general injection molding
* A general grade for injection molding applications
黃卡號碼：E120354-220441
粒料特性：中高粘度
粒料用途：通用
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
物料參數(shù)
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動(dòng)速率）(190℃/2.16 kg) | 9.0 | g/10 min | ISO 1133 |
| 收縮率 - 流動(dòng)(3.00 mm) | 2.0 | % | 內(nèi)部方法 |
| 吸水率(平衡,23℃,50% RH) | 0.20 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 2750 | MPa | ISO 527-2 |
| 拉伸應(yīng)力 | 65.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變 | ISO 527-2 | ||
| 屈服 | 10 | % | |
| 斷裂 | 35 | % | |
| 彎曲模量 | 2550 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 87.0 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179/1eA | ||
| -30℃ | 5.5 | kJ/m² | |
| 23℃ | 6.5 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 熱變形溫度(1.8 MPa,未退火) | 100 | ℃ | ISO 75-2/A |
| 熔融溫度1 | 165 | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù) - 流動(dòng) | 1.2E-4 | cm/cm/℃ | ISO 11359-2 |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+16 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+14 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 | 19 | kV/mm | IEC 60243-1 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | HB | UL 94 | |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 到 100 | ℃ | |
| 干燥時(shí)間 | 3.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.10 | % | |
| 料斗溫度 | 60 到 80 | ℃ | |
| 料筒后部溫度 | 170 到 180 | ℃ | |
| 料筒中部溫度 | 180 到 190 | ℃ | |
| 料筒前部溫度 | 190 到 200 | ℃ | |
| 射嘴溫度 | 180 到 210 | ℃ | |
| 模具溫度 | 60 到 80 | ℃ | |
| 背壓 | < 2.00 | MPa | |
| 備注 110℃/min |
|||
KEPITAL韓國工程塑料(株)(KEP)通過最新的工程技術(shù)服務(wù)于和人們的生活相關(guān)的消費(fèi)品,汽車,電子電氣和其他工業(yè)產(chǎn)品等各個(gè)領(lǐng)域
KEPITAL,具有[C-C]鍵的共聚物,是一種分子結(jié)構(gòu)為-(CH2-O)n-(CH2-CH20)m-的結(jié)晶性樹脂

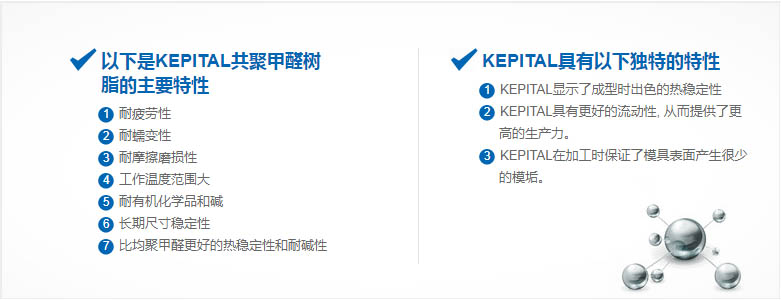

KEPITAL的特征
KEPITAL作為知名的Acetal Copolymer,同時(shí)具備以下特點(diǎn)及獨(dú)有特點(diǎn)。
均聚POM的特性
·高粘度未填充均聚聚甲醛
·無需填料增強(qiáng)和改性，具有高機(jī)械強(qiáng)度和剛性
·未沖擊改性即具有高韌性、高沖擊強(qiáng)度和伸長率
·寬泛的注塑成型工藝窗口
·優(yōu)異的耐濕、耐油、耐溶劑及其他各種中性化學(xué)品特性
·適用于需要良好尺寸穩(wěn)定性的精密部件
·極好的自潤滑特性

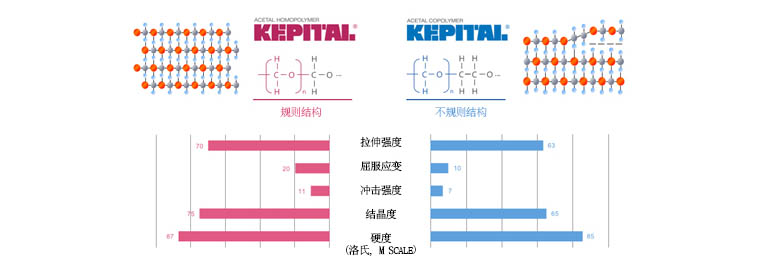

聚甲醛的共聚和均聚結(jié)構(gòu)
均聚聚甲醛具有最簡單的構(gòu)成：均為聚醚
與共聚相比，這種結(jié)構(gòu)提高了均聚聚甲醛的機(jī)械性能
機(jī)械性能
KEPITAL具有優(yōu)秀的拉伸強(qiáng)度，彎曲強(qiáng)度，沖擊強(qiáng)度，剛性及彈性。而且在廣泛的溫度范圍內(nèi)，KEPITAL仍保持卓越的高剛性。它是最適合替代金屬的合成樹脂。如果要求具有更高的強(qiáng)度，請選擇KEPITAL增強(qiáng)牌號。
耐疲勞性，彈性
對于長期的反復(fù)應(yīng)力具有優(yōu)秀的耐疲勞性和彈性的KEPITAL-與各種齒輪類、板彈類、線圈彈性彈簧、偏心輪、扣具部件等結(jié)構(gòu)零件一起，在反復(fù)應(yīng)力、彎曲、沖擊、振動(dòng)等條件下仍具有耐疲勞特性。KEPITAL比其它塑料具有更加優(yōu)秀的耐疲勞特性，它是用于受到反復(fù)應(yīng)力的零部件上的最適合的材料。
耐磨損性
耐摩擦磨損性和耐疲勞性、耐蠕變性一樣是KEPITAL的主要特性之一。它最適合于齒輪、軸承、導(dǎo)向輪、滑輪等要求耐摩擦磨損性的機(jī)能零件的用途。在極端條件下，也能發(fā)揮優(yōu)秀的耐久性。在電氣，電子，辦公自動(dòng)化，汽車零部件應(yīng)用領(lǐng)域，如果您想尋找一種具有優(yōu)異耐摩擦磨損的高級材料，請選擇KEPITAL
耐氣候性
KEPITAL在室外或有紫外線場所被使用時(shí)，若非極端條件，使用標(biāo)準(zhǔn)牌號即可滿足要求。如果需要經(jīng)常處于極端環(huán)境溫度中，推薦使用KEPITAL耐氣候牌號。我們有兩個(gè)牌號；F20-51(黑色)和F20-52(自然色)
尺寸穩(wěn)定性
KEPITAL成型品具有在常溫下長期使用也能維持極高的尺寸穩(wěn)定性的特性。成型后的收縮，根據(jù)其模具溫度有所差異。但此過程1-2小時(shí)開始至2-3天之內(nèi)完成。收縮結(jié)束后在常溫下放置一年以上，其尺寸也基本不變。所以也能用于精密度要求極高的配件上。另外，在極低的溫度和潮濕的環(huán)境中，尺寸變化極小。
成型加工性
KEPITAL可用擠出成型、注塑成型等一般熱塑性樹脂加工方法，即可輕易成型。尤其在注塑成型時(shí)，與其它工程塑料相比，表現(xiàn)出杰出的加工成型性。KEPITAL一般可在190℃左右加工成型。這個(gè)溫度低于其它工程塑料，但KEPITAL卻有極好的流動(dòng)性。
