前言
以往，汽車中的冷卻類零件（冷卻水控制閥、進口管、出口管等）主要使用PA66和芳香族聚酰胺。但是這些聚酰胺會發生因水解導致強度降低或因吸水導致尺寸變化等情況，對于設計者來說是難以使用的材料。另一方面，近期在冷卻類零件中采用PPS的案例急劇增加。PPS（聚苯硫醚）在200～240℃的連續使用溫度中展現出很高的耐熱性，而且在200℃以下沒有任何有機溶劑可將其溶解，具有與氟樹脂相匹敵的耐化學性，基本不會出現類似聚酰胺水解或因吸水導致尺寸變化的情況。因此PPS具備非常高的長期可靠性，在產品設計中魅力非凡。圖1中展示了冷卻類零件的一個案例。

通常，冷卻系零件和橡膠軟管的連接部分呈凸形，所以在模具設計上會產生倒扣形狀。如果采用滑動脫模機構，在分型線（模具的接合部）處就會產生毛刺。而這種連接部分（端口部分）的毛刺可能會導致漏氣或者橡膠軟管損傷，所以一般不被容許。因此需要對成型品進行去毛刺處理，或者采用已經在聚酰胺類材料中運用的拉拔成型（拉拔成型的說明參見后文）工藝。但由于PPS材料本身較脆，至今為止基本上不采用拉拔成型，而是采用去毛刺的方法，這也導致了成本的增加。

鑒于此，本文在對PPS的拉拔性進行驗證的同時，將介紹可用于拉拔成型的DURAFIDE® PPS等級。

1. 什么是拉拔成型
拉拔成型指的是即使產品有倒扣也不使用滑動機構，而是向兩個方向“強制”拉拔使產品變形，然后脫模的技術。由于不會產生分型線（模具的接合部），可以實現無毛刺成型，以此來降低成本。圖2為拉拔成型工序的示例。在將樹脂填充至凹模后，先拔出凸模（開模1），令產品處于可向內側變形的狀態后，打開外側的模具（開模2：此時進行拉拔），最后將產品脫模并完成。由于端口部位沒有模具的接合面，因此不會產生毛刺。


圖1 : 冷卻類零件的案例（入口管）

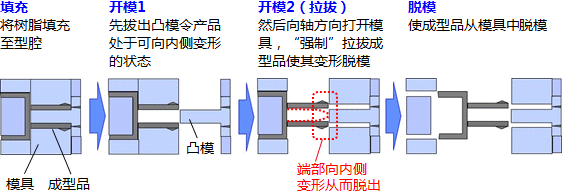

圖2 : 拉拔成型工序示例
