Ultraform® S 2320 FC Aqua UN
聚甲醛 (POM) 共聚物
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
ULTRAFORM® S2320 FC AQUA UN is applicable for plastic parts, where the approvals of material for drinking water contact and direct food contact is a mandatory requirement.
材料特性:共聚物,食品接觸的合規(guī)性
加工方法:顆粒注射成型
供貨地區(qū):歐洲,亞太地區(qū)
中國代理:蘇州希普能工程塑料

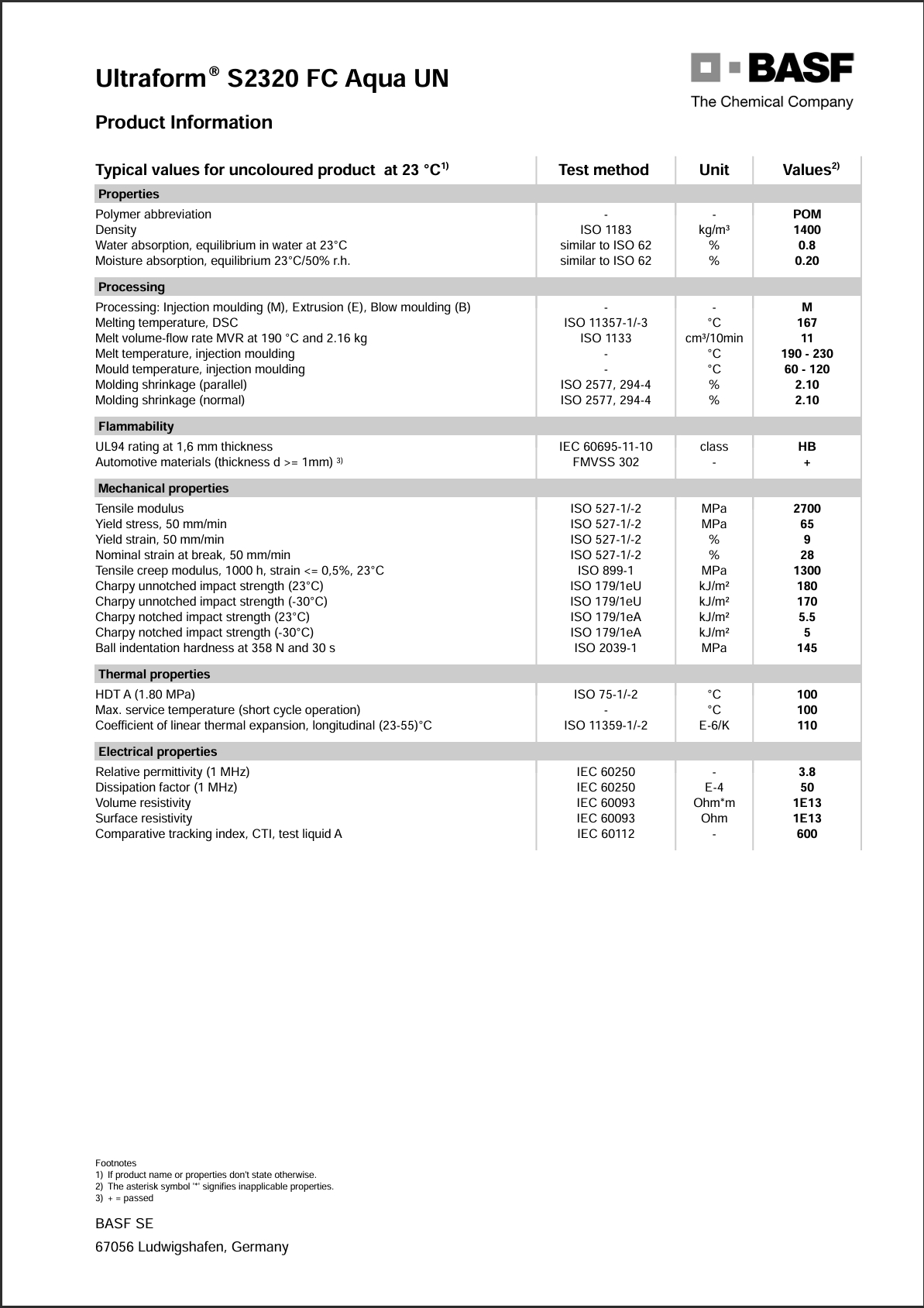

Ultraform® S 2320 FC Aqua UN巴斯夫POM中文加工參數(shù)表
物理性能 | 額定值 | 單位制 | 測試方法 |
密度 | 1.40 | g/cm³ | ISO 1183 |
表觀密度 | 0.85 | g/cm³ | |
熔融體積流量(MVR)(190℃/2.16kg) | 11 | cm³/10min | ISO 1133 |
收縮率 | ISO 294-4 | ||
垂直 | 2.1 | % | |
流動 | 2.1 | % | |
吸水率 | ISO 62 | ||
飽和,23℃ | 0.80 | % | |
平衡,23℃,50% RH | 0.20 | % | |
機械性能 | 額定值 | 單位制 | 測試方法 |
拉伸模量 | 2700 | MPa | ISO 527-1 |
拉伸應(yīng)力(屈服) | 65.0 | MPa | ISO 527-2/50 |
拉伸應(yīng)變(屈服) | 9.0 | % | ISO 527-2/50 |
標稱拉伸斷裂應(yīng)變 | 28 | % | ISO 527-2/50 |
拉伸蠕變模量1(1000 hr) | 1300 | MPa | ISO 899-1 |
沖擊性能 | 額定值 | 單位制 | 測試方法 |
簡支梁缺口沖擊強度 | ISO 179/1eA | ||
-30℃ | 5.0 | kJ/m² | |
23℃ | 5.5 | kJ/m² | |
簡支梁無缺口沖擊強度 | ISO 179/1eU | ||
-30℃ | 170 | kJ/m² | |
23℃ | 180 | kJ/m² | |
硬度 | 額定值 | 單位制 | 測試方法 |
球壓硬度(H358/30) | 145 | MPa | ISO 2039-1 |
熱性能 | 額定值 | 單位制 | 測試方法 |
載荷下熱變形溫度(1.8 MPa,未退火) | 100 | ℃ | ISO 75-2/A |
熔融溫度 | 167 | ℃ | ISO 11357-3 |
線形熱膨脹系數(shù)-流動(23到55℃) | 1.1E-4 | cm/cm/℃ | ISO 11359-2 |
最高使用溫度-short cycle operation | 100 | ℃ | |
電氣性能 | 額定值 | 單位制 | 測試方法 |
表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
體積電阻率 | 1.0E+15 | ohms·cm | IEC 60093 |
相對電容率(1MHz) | 3.80 | IEC 60250 | |
耗散因數(shù)(1MHz) | 5.0E-3 | IEC 60250 | |
漏電起痕指數(shù)(解決方案A) | 600 | V | IEC 60112 |
可燃性 | 額定值 | 單位制 | 測試方法 |
可燃性等級(1.6mm) | HB | IEC 60695-11-10,-20 | |
注射 | 額定值 | 單位制 | |
干燥溫度 | 100 | ℃ | |
干燥時間 | 3.0 | hr | |
建議的最大水分含量 | 0.20 | % | |
料斗溫度 | 200 | ℃ | |
料筒后部溫度 | 200 | ℃ | |
料筒中部溫度 | 200 | ℃ | |
料筒前部溫度 | 200 | ℃ | |
射嘴溫度 | 200 | ℃ | |
加工(熔體)溫度 | 190到230 | ℃ | |
模具溫度 | 60到120 | ℃ | |
Residence Time | < 10.0 | min | |
Screw Speed | < 18 | m/min | |
備注 1strain <= 0,5%,23℃ |
