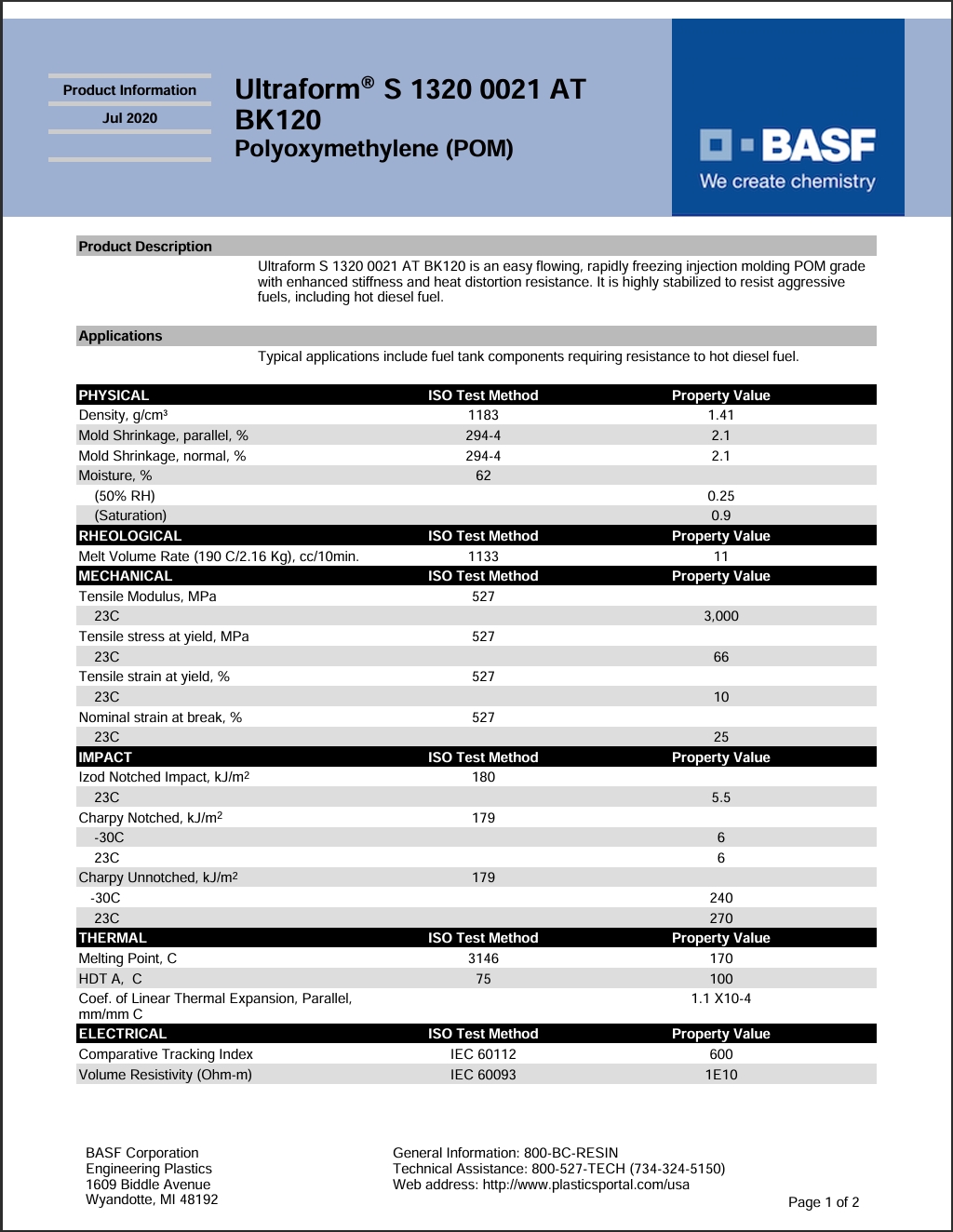

Ultraform® S 1320 0021 AT BK120
聚甲醛 (POM) 共聚物
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultraform S 1320 0021 AT BK120 is an easy flowing, rapidly freezing injection molding POM grade with enhanced stiffness and heat distortion resistance. It is highly stabilized to resist aggressive fuels, including hot diesel fuel.
Typical applications include fuel tank components requiring resistance to hot diesel fuel.
材料特性：良好的流動性，良好剛性，耐燃油，耐熱良好
材料用途：油箱
加工方法：黑色顆粒注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultraform® S 1320 0021 AT BK120巴斯夫POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 11 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 2.1 | % | |
| 流動 | 2.1 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.90 | % | |
| 平衡,23℃,50% RH | 0.25 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 3000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 66.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 10 | % | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變(23℃) | 25 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 6.0 | kJ/m² | |
| 23℃ | 6.0 | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 240 | kJ/m² | |
| 23℃ | 270 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 5.5 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 100 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 170 | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù)-流動 | 1.1E-4 | cm/cm/℃ | ISO 11359-2 |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |

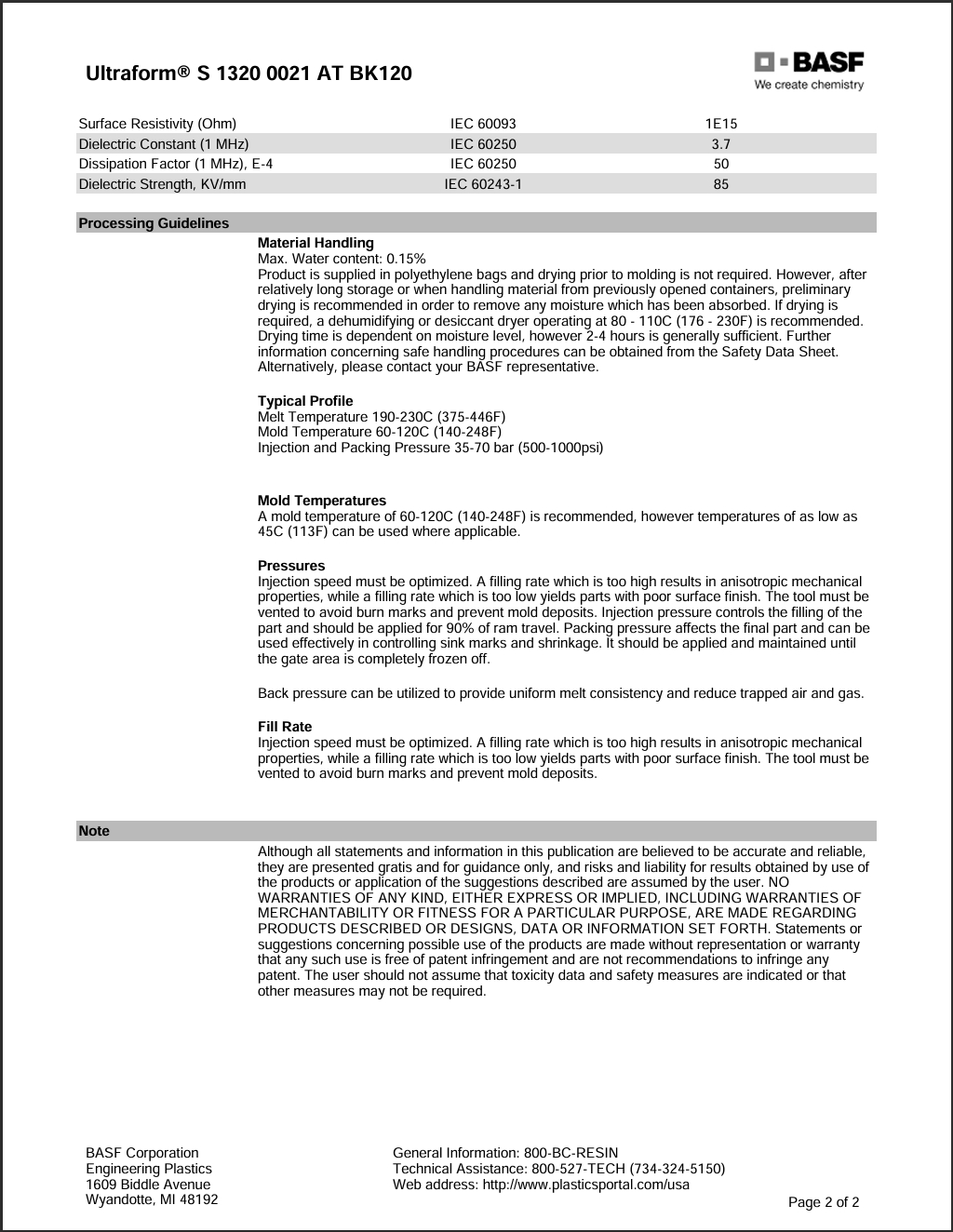

| 表面電阻率 | 1.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 | 85 | kV/mm | IEC 60243-1 |
| 介電常數(shù)(1MHz) | 3.70 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 5.0E-3 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | V | IEC 60112 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80到110 | ℃ | |
| 干燥時間 | 2.0到4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 190到230 | ℃ | |
| 模具溫度 | 60到120 | ℃ | |
| 注塑壓力 | 3.50到7.00 | MPa | |
