Ultraform® N 2640 Z2 UNC Q600
聚甲醛 (POM) 共聚物
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultraform N 2640 Z2 UNC Q600 is an elastomer-modified injection molding POM grade with high impact strength.
Applications
Typical applications include toys components such as bicycle frames, automotive parts such as cladding elements and windshield wiper units, and clips, snap and fastening elements, and other components subject to impact stress.
ul證書號(hào)：E36632-531689
含添加劑：沖擊改性劑
材料特性：抗沖擊，高抗撞擊
材料用途：緊固件，汽車領(lǐng)域的應(yīng)用，玩具
加工方法：顆粒注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultraform® N 2640 Z2 UNC Q600巴斯夫POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.37 | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 7.0 | cm³/10min | ISO 1133 |
| 收縮率 | |||
| 流動(dòng):3.18 mm | 1.9 | % | |
| 垂直 | 1.9 | % | ISO 294-4 |
| 流動(dòng) | 1.9 | % | ISO 294-4 |
| 吸水率 | |||
| 飽和 | 0.80 | % | ASTM D570 |
| 飽和,23℃ | 0.80 | % | ISO 62 |
| 平衡,50% RH | 0.20 | % | ASTM D570 |
| 平衡,23℃,50% RH | 0.20 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 2000 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | |||
| 屈服,23℃ | 50.0 | MPa | ASTM D638,ISO 527-2 |
| 屈服,-40℃ | 80.0 | MPa | ISO 527-2 |
| 伸長(zhǎng)率(屈服,23℃) | 12 | % | ASTM D638,ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變(23℃) | 45 | % | ISO 527-2 |
| 拉伸蠕變模量 | ISO 899-1 | ||
| 1 hr | 1550 | MPa | |
| 1000 hr | 1050 | MPa | |
| 彎曲模量(23℃) | 1970 | MPa | ASTM D790 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 6.5 | kJ/m² | |
| 23℃ | 11 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 230 | kJ/m² | |
| 23℃ | 無(wú)斷裂 | ||
| 懸壁梁缺口沖擊強(qiáng)度 | ASTM D256 | ||
| -40℃ | 69 | J/m | |
| 23℃ | 120 | J/m | |

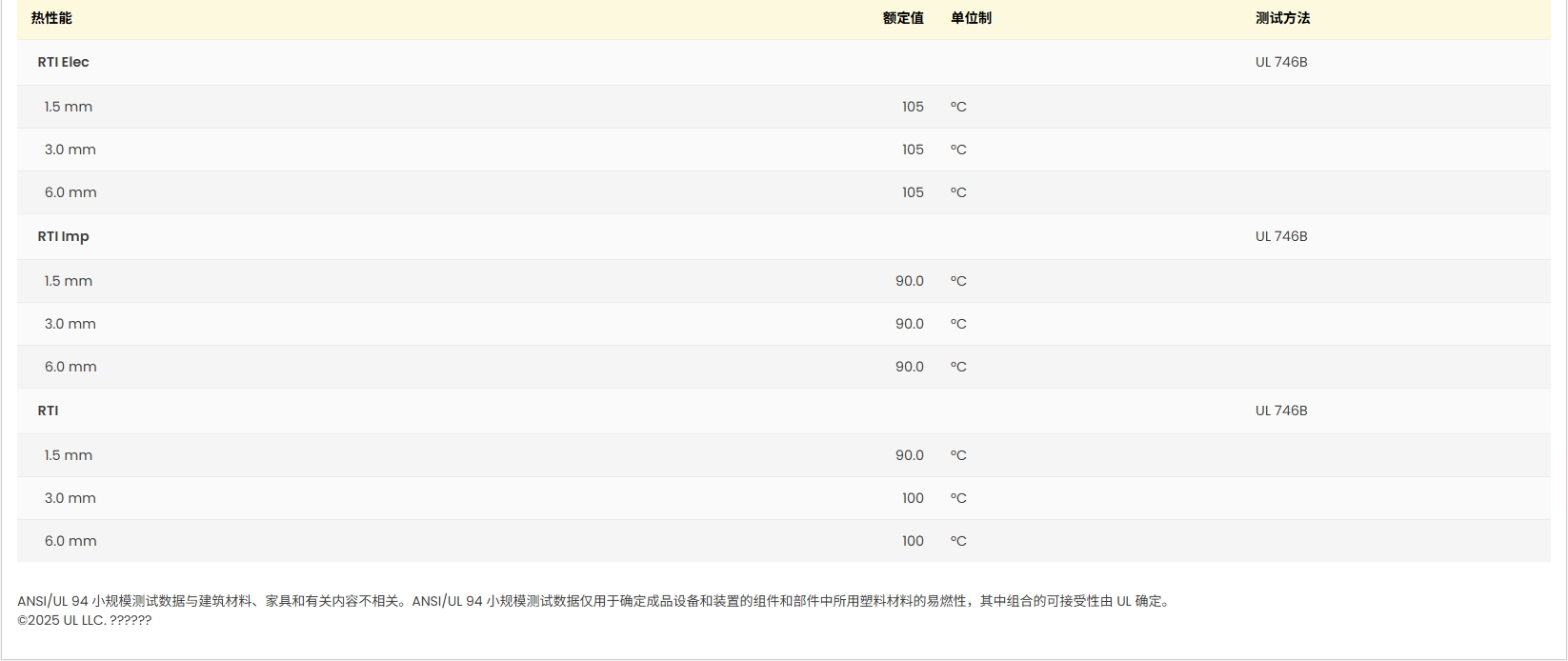

| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 140 | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 150 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 85 | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值溫度 | 167 | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù)-流動(dòng) | |||
| -- | 7.0E-5 | cm/cm/℃ | ASTM E831 |
| -- | 1.2E-4 | cm/cm/℃ | |

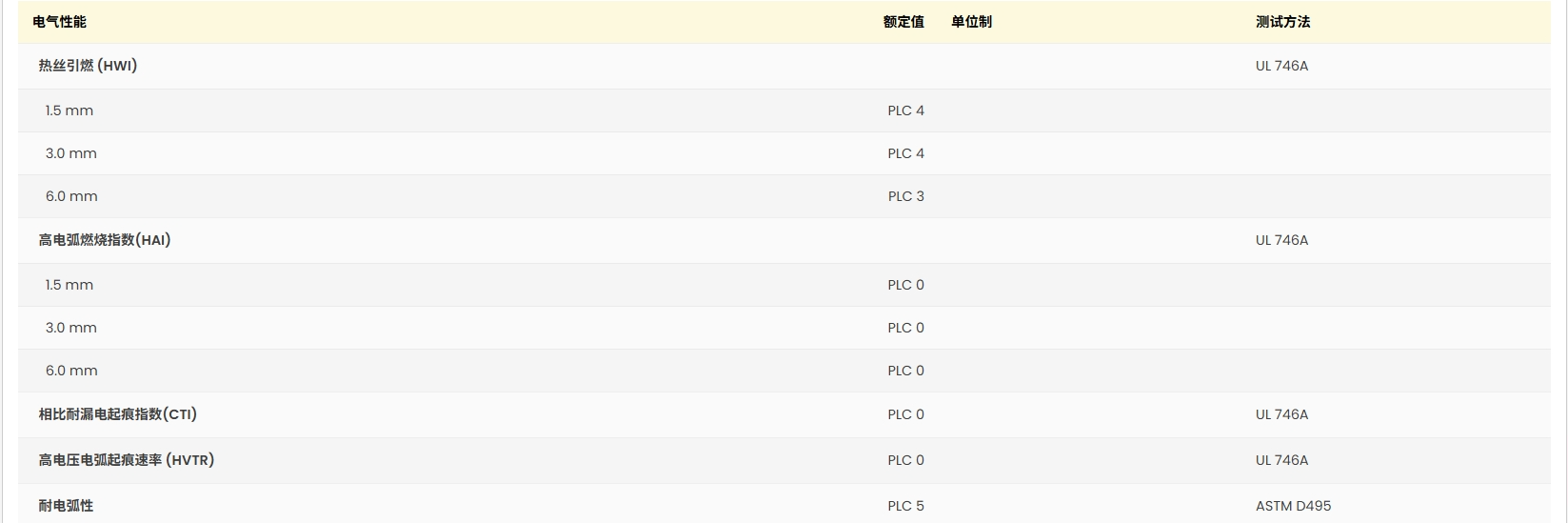

| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | |||
| 1.50 mm | 1.0E+14 | ohms | ASTM D257 |
| -- | 1.0E+14 | ohms | IEC 60093 |
| 體積電阻率 | |||
| 1.50 mm | 1.0E+14 | ohms·cm | ASTM D257 |
| -- | 1.0E+14 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 | 40 | kV/mm | IEC 60243-1 |
| 介電常數(shù) | IEC 60250 | ||
| 100 Hz | 4.00 | ||
| 1 MHz | 4.00 | ||
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 0.010 | ||
| 1 MHz | 0.014 | ||
| 漏電起痕指數(shù) | 600 | V | IEC 60112 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80到110 | ℃ | |
| 干燥時(shí)間 | 2.0到4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 190到230 | ℃ | |
| 模具溫度 | 60到120 | ℃ | |
| 注塑壓力 | 3.50到7.00 | MPa | |
