Ultradur® B 4441 G5
聚丁烯對苯二甲酸酯(PBT)
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultradur B 4441 G5 is a 25% glass reinforced injection molding PBT optimized for glow wire requirements. For parts requiring enhanced fire resistance. (Halogen and Antimon free)
Applications
Typical applications include components for household appliances, connectors, and power switches.

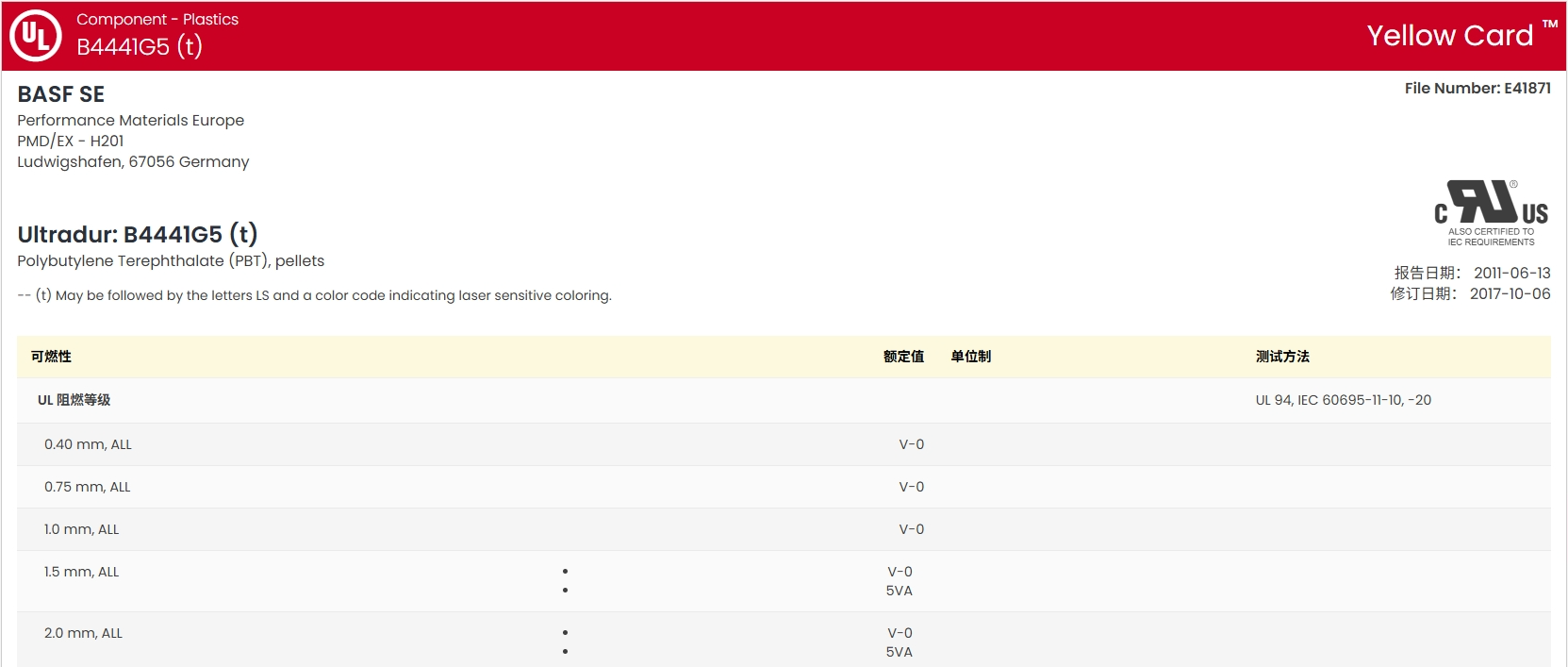

ul證書號：E41871-100950667
增強材料：玻璃纖維25%增強
材料特性：無鹵無銻阻燃
材料用途：家電部件，開關，連接器
加工方法：粒子注射成型
供貨地區(qū)：北美洲，亞太地區(qū)，歐洲
中國代理：蘇州希普能工程塑料
Ultradur® B 4441 G5巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.53 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/2.16kg) | 15 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 1.2 | % | |
| 流動 | 0.44 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| Viscosity Number (Reduced Viscosity) | 105.0 | ml/g | ISO 1628 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 9800 | MPa | ISO 527-1 |
| 拉伸應力(斷裂,23℃) | 110 | MPa | ISO 527-2 |
| 拉伸應變(斷裂,23℃) | 2.3 | % | ISO 527-2 |
| 彎曲模量(23℃) | 10000 | MPa | ISO 178 |
| 彎曲應力(23℃) | 180 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 7 | kJ/m² | ISO 179 |
| 簡支梁無缺口沖擊強度 | ISO 179 | ||
| -30℃ | 47 | kJ/m² | |
| 23℃ | 45 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 210 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |
| RTI Elec(1.5mm) | 140 | ℃ | UL 746B |

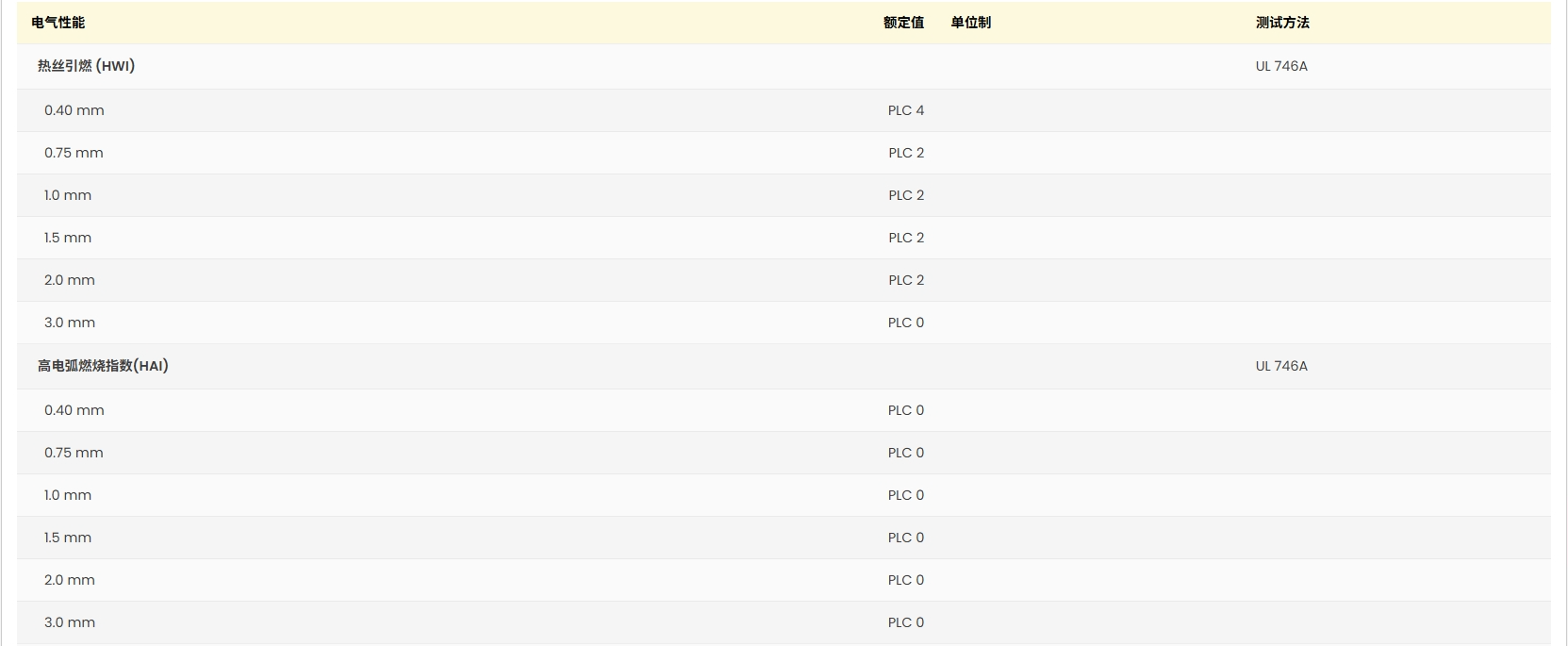

| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | > 1.0E+16 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1MHz) | 3.60 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.014 | IEC 60250 | |
| 漏電起痕指數(shù) | 525 | V | IEC 60112 |

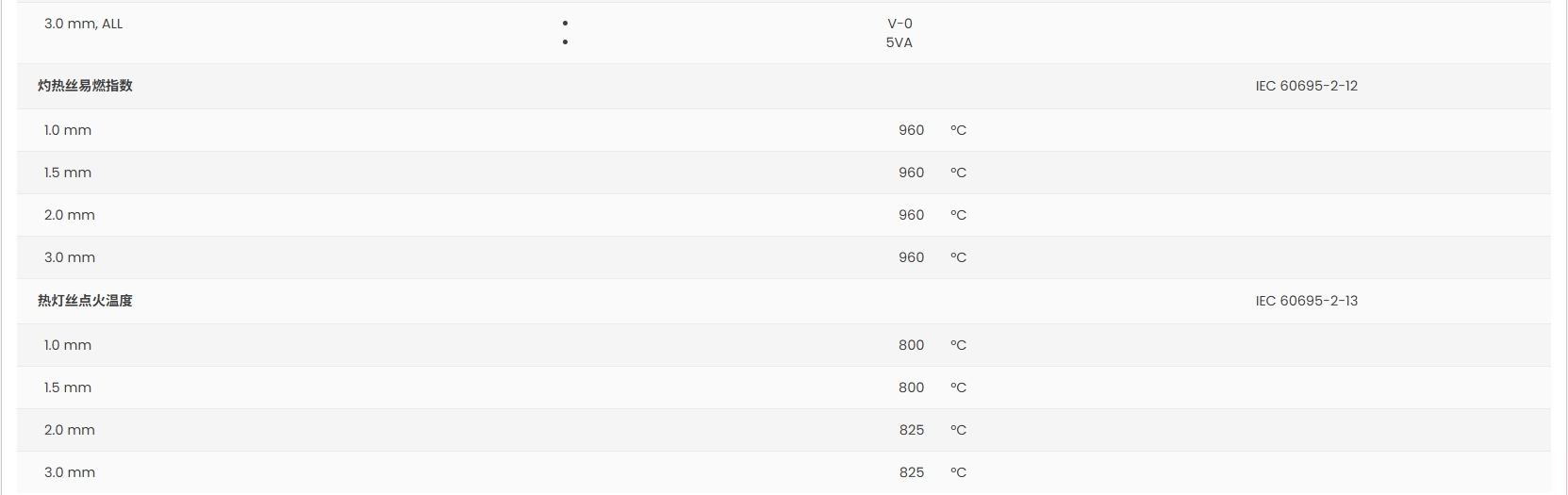

| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | ||
| 0.40 mm | V-0 | ||
| 1.5 mm | 5VA | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100到120 | ℃ | |
| 干燥時間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250到270 | ℃ | |
| 模具溫度 | 60到100 | ℃ | |
| 注塑壓力 | 3.45到10.3 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
