Ultradur® S 4090 G6 High Speed
聚對苯二甲酸丁二酯+ASA (PBT+ASA)PBT-ASA-GF30
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Low-warpage, easy-flowing injection molding grade with 30% glass fibres for technical parts, for which dimensional stability is very important (eg, housings, plug-and-socket connectors).
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好，低翹曲，良好的流動(dòng)性
材料用途：連接器，外殼
加工方法：黑色和自然色粒子注射成型
供貨地區(qū)：歐洲
中國代理：蘇州希普能工程塑料

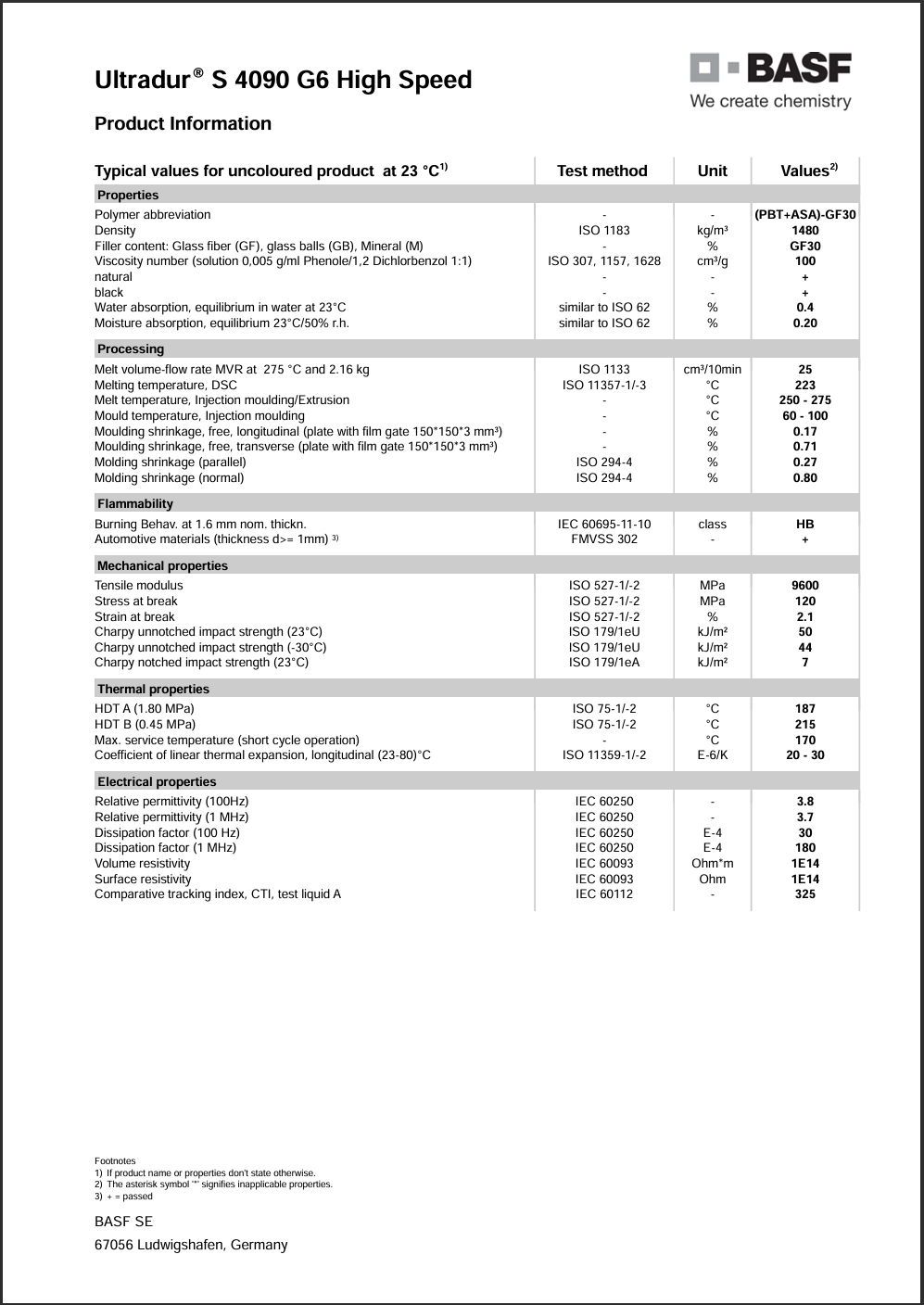

Ultradur® S 4090 G6 High Speed巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.48 | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 到 0.80 | g/cm³ | |
| 熔融體積流量（MVR）(275℃/2.16kg) | 25 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 0.80 | % | |
| 流動(dòng) | 0.27 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘數(shù)1 | 100 | cm³/g | ISO 307 |
| 模具收縮性2 | |||
| free,longitudinal | 0.17 | % | |
| free,transverse | 0.71 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 9600 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 120 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.1 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 7.0 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179/1eU | ||
| -30℃ | 44 | kJ/m² | |
| 23℃ | 50 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 215 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 187 | ℃ | ISO 75-2/A |
| 熔融溫度 | 223 | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù)-流動(dòng)(23 到 80℃) | 2.0E-5 到 3.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 最高使用溫度-short cycle operation | 170 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+14 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相對電容率 | IEC 60250 | ||
| 100 Hz | 3.80 | ||
| 1 MHz | 3.70 | ||
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 3.0E-3 | ||
| 1 MHz | 0.018 | ||
| 漏電起痕指數(shù)(解決方案A) | 325 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | HB | IEC 60695-11-10,-20 | |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 到 120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 料斗溫度 | 80 | ℃ | |
| 料筒后部溫度 | 260 | ℃ | |
| 料筒中部溫度 | 265 | ℃ | |
| 料筒前部溫度 | 270 | ℃ | |
| 射嘴溫度 | 270 | ℃ | |
| 加工（熔體）溫度 | 250 到 275 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 備注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ |
|||
