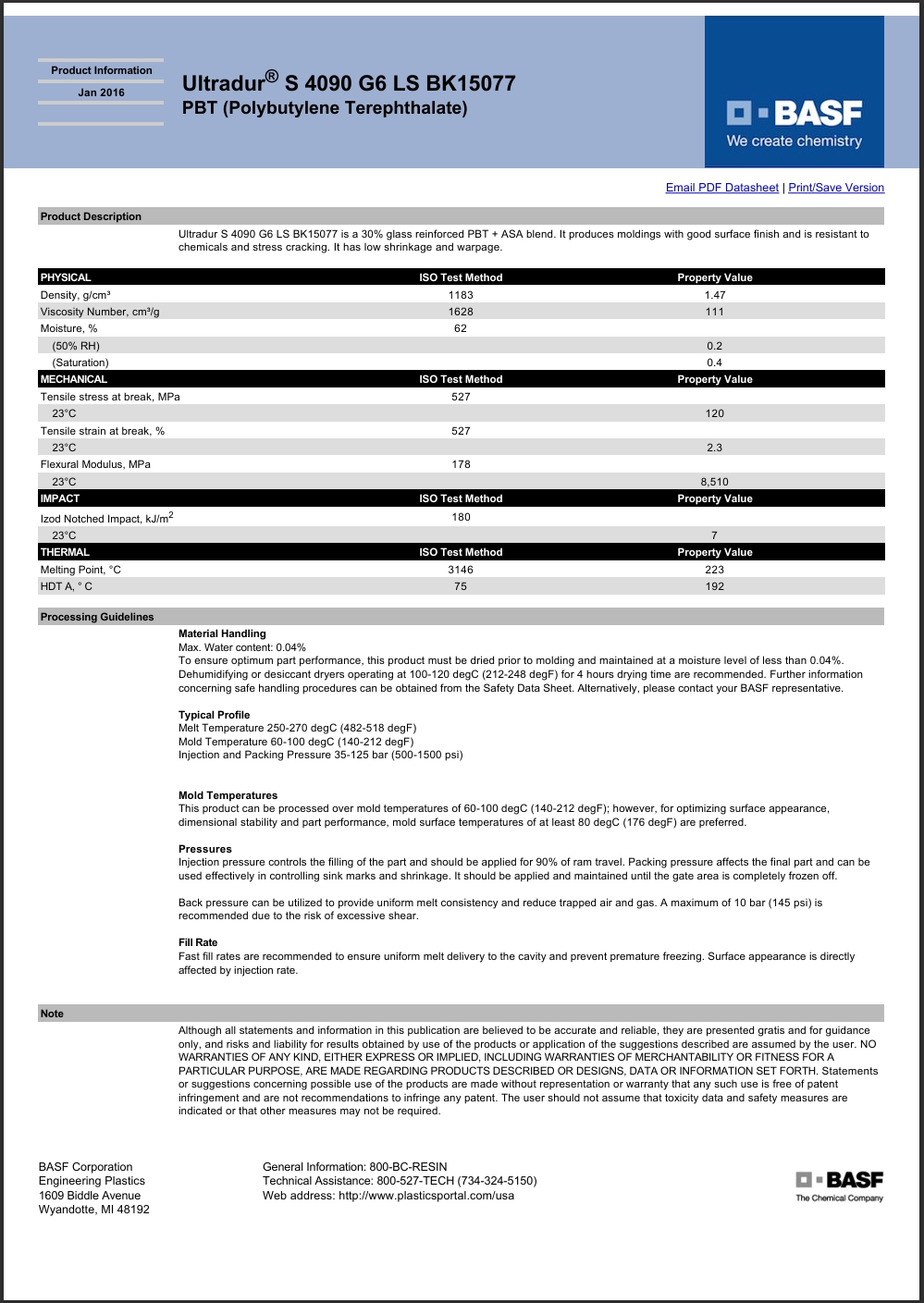

Ultradur® S 4090 G6 LS BK15077
聚對苯二甲酸丁二酯+ASA (PBT+ASA)
德國巴斯夫-BASF Corporation
產品說明:
Ultradur S 4090 G6 LS BK15077 is a 30% glass reinforced PBT + ASA blend. It produces moldings with good surface finish and is resistant to chemicals and stress cracking. It has low shrinkage and warpage.
增強材料：玻璃纖維30%增強
材料特性：低翹曲，耐化學品性能良好，收縮性低，優(yōu)良外觀，Good ESCR (Stress Crack Resist.)
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultradur® S 4090 G6 LS BK15077巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.47 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| Viscosity Number (Reduced Viscosity) | 111.0 | ml/g | ISO 1628 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸應力(斷裂,23℃) | 120 | MPa | ISO 527-2 |
| 拉伸應變(斷裂,23℃) | 2.3 | % | ISO 527-2 |
| 彎曲模量(23℃) | 8510 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 懸壁梁缺口沖擊強度(23℃) | 7.0 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 192 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | ℃ | |
| 干燥時間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250 到 270 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
