Ultradur® B 4406 G6 Q717
聚丁烯對(duì)苯二甲酸酯(PBT)
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultradur B 4406 G6 Q717 is an UL V0 injection molding, PBT grade with 30% glass fiber reinforcement.
ul證書(shū)號(hào):E41871-233791,E36632-101117278
增強(qiáng)材料:玻璃纖維30%增強(qiáng)
材料特性:阻燃
加工方法:粒子注射成型
供貨地區(qū):北美洲,亞太地區(qū)
中國(guó)代理:蘇州希普能工程塑料
Ultradur® B 4406 G6 Q717巴斯夫中文加工參數(shù)表

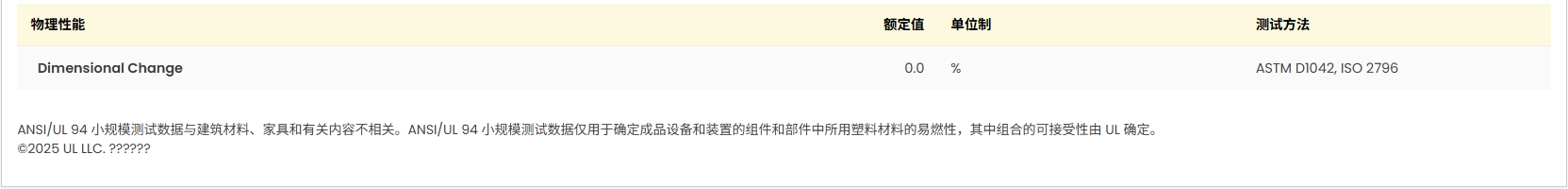

物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
密度 | 1.68 | g/cm³ | ISO 1183 |
熔融體積流量(MVR)(275℃/2.16kg) | 22 | cm³/10min | ISO 1133 |
吸水率 | ISO 62 | ||
飽和,23℃ | 0.40 | % | |
平衡,23℃,50% RH | 0.20 | % | |
Viscosity Number (Reduced Viscosity) | 98.0 | ml/g | ISO 1628 |
機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
拉伸模量(23℃) | 11500 | MPa | ISO 527-1 |
拉伸應(yīng)力(斷裂,23℃) | 140 | MPa | ISO 527-2 |
拉伸應(yīng)變(斷裂,23℃) | 2.1 | % | ISO 527-2 |
彎曲應(yīng)力(23℃) | 220 | MPa | ISO 178 |
沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 8.0 | kJ/m² | ISO 179 |
簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 50 | kJ/m² | ISO 179 |
熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
載荷下熱變形溫度 | |||
0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
溶融溫度(DSC) | 223 | ℃ | ISO 3146 |

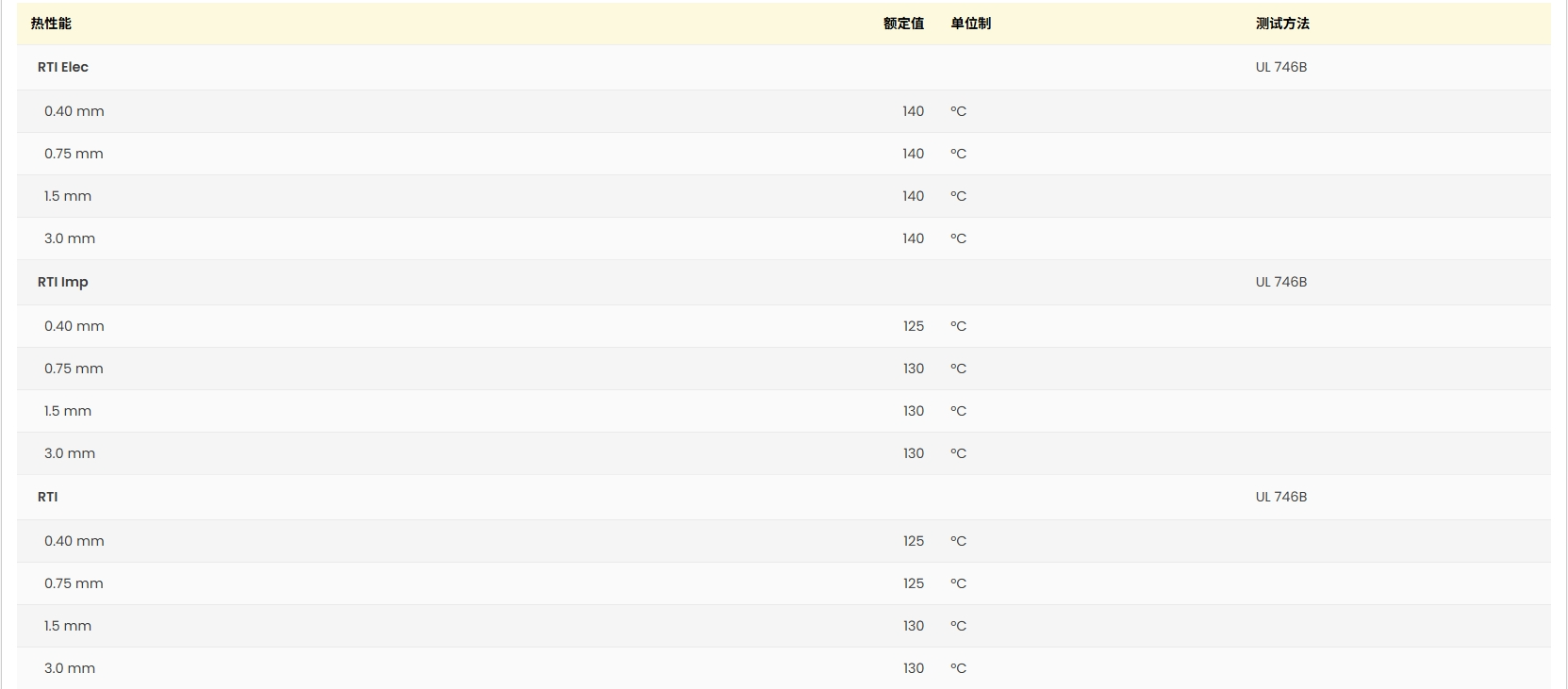

RTI Elec | UL 746B | ||
0.75 mm | 140 | ℃ | |
1.5 mm | 140 | ℃ | |
3.0 mm | 140 | ℃ | |
RTI Imp | UL 746B | ||
0.75 mm | 130 | ℃ | |
1.5 mm | 130 | ℃ | |
3.0 mm | 130 | ℃ | |
RTI | UL 746B | ||
0.75 mm | 125 | ℃ | |
1.5 mm | 130 | ℃ | |
3.0 mm | 130 | ℃ | |

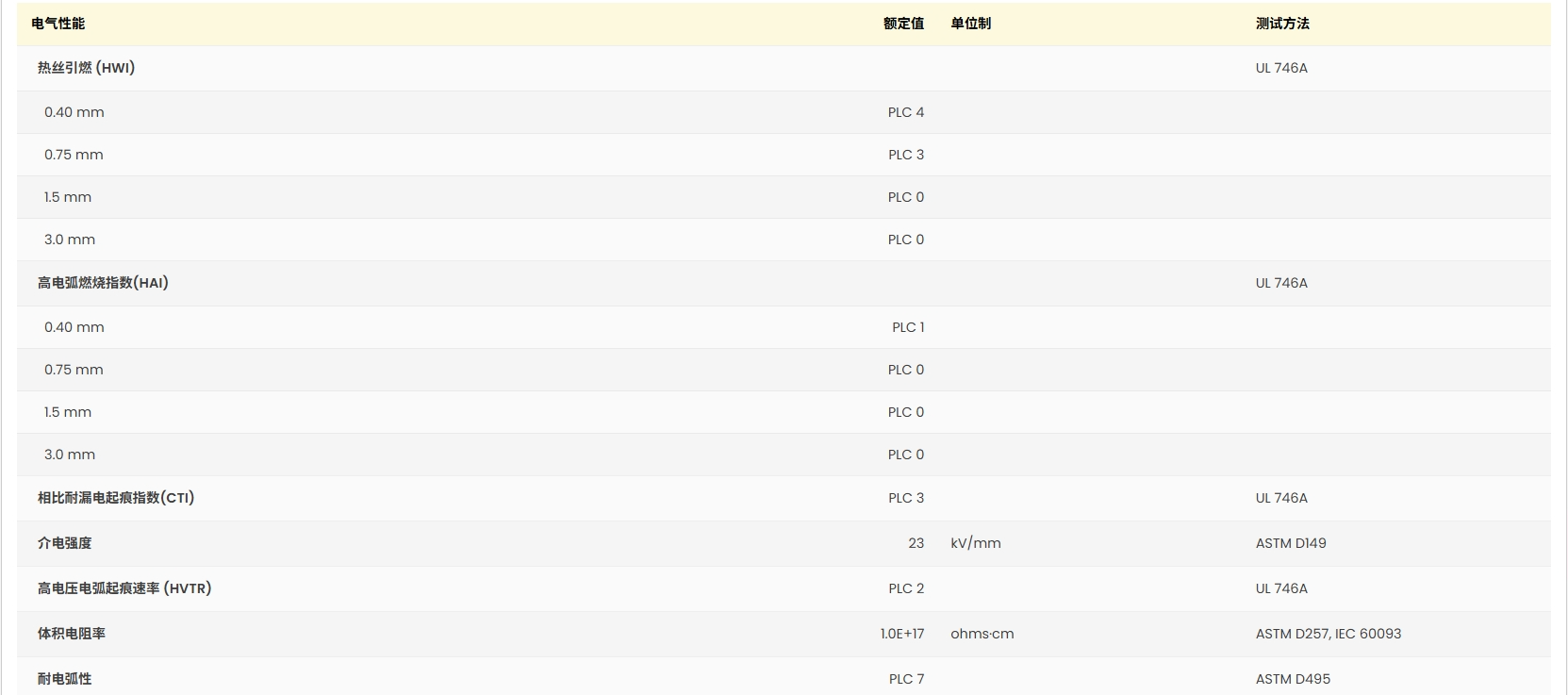

電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
體積電阻率 | > 1.0E+15 | ohms·cm | IEC 60093 |
介電常數(shù) | IEC 60250 | ||
100 Hz | 3.90 | ||
1 MHz | 3.90 | ||
耗散因數(shù) | IEC 60250 | ||
100 Hz | 2.0E-3 | ||
1 MHz | 0.015 | ||
漏電起痕指數(shù) | 200 | V | IEC 60112 |

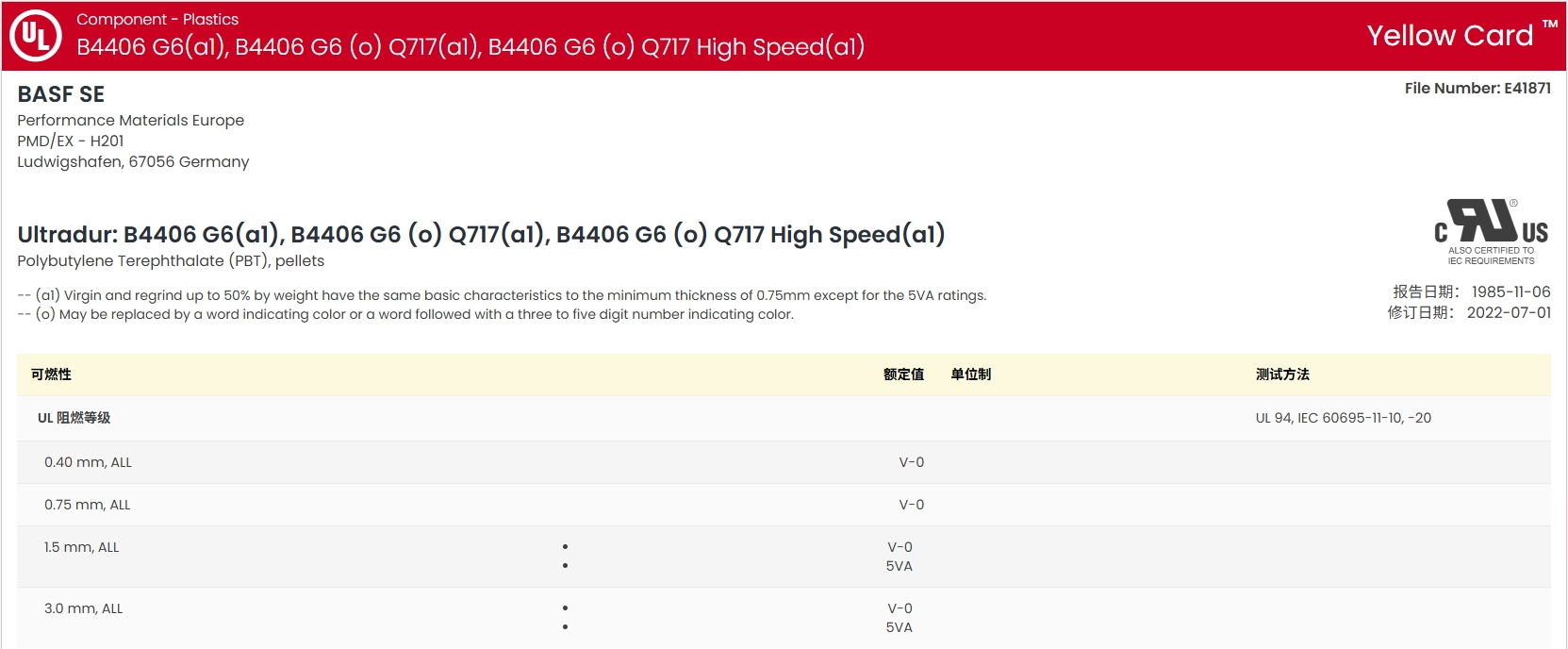

可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
UL 阻燃等級(jí) | UL 94 | ||
0.40 mm | V-0 | ||
0.75 mm | V-0 | ||
1.5 mm | V-0 | ||
3.0 mm | V-0 | ||
注射 | 額定值 | 單位制 | |
干燥溫度 | 100到120 | ℃ | |
干燥時(shí)間 | 4.0 | hr | |
建議的最大水分含量 | 0.040 | % | |
加工(熔體)溫度 | 250到270 | ℃ | |
模具溫度 | 60到100 | ℃ | |
注塑壓力 | 3.50到12.5 | MPa | |
注射速度 | 快速 | ||
背壓 | < 1.00 | MPa |
