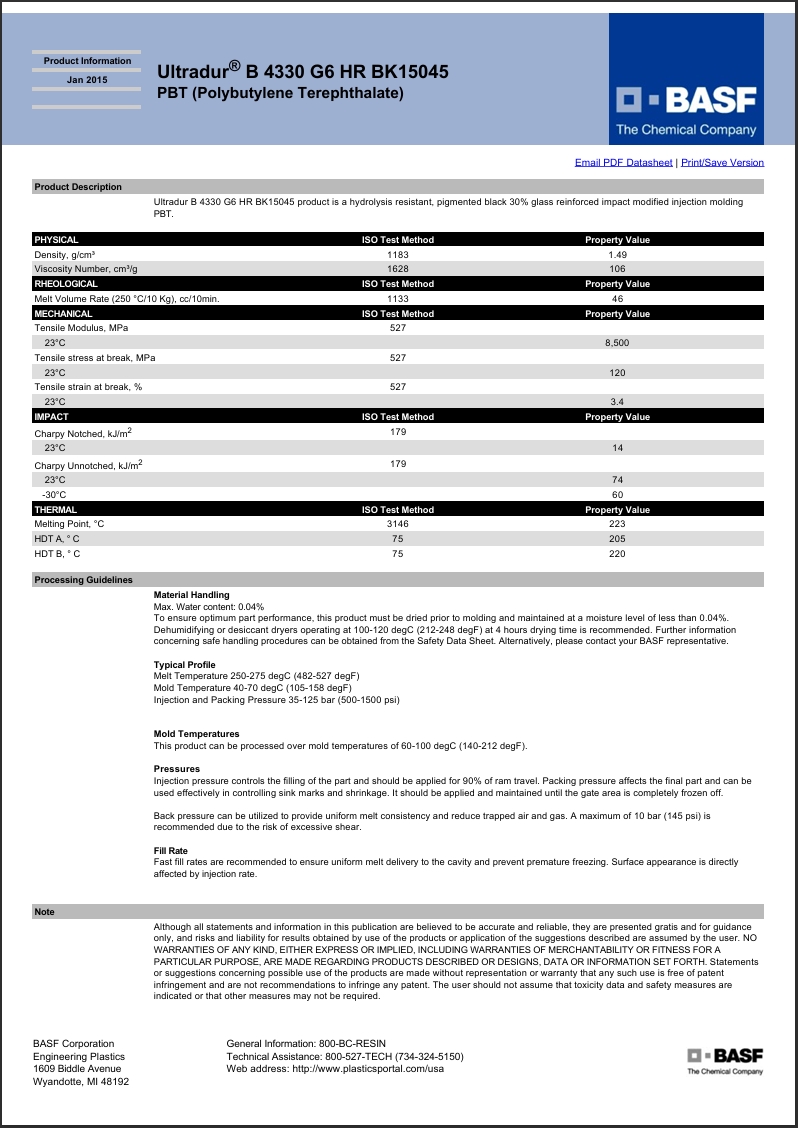

Ultradur® B 4330 G6 HR BK15045
聚丁烯對苯二甲酸酯(PBT)
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultradur B 4330 G6 HR BK15045 product is a hydrolysis resistant, pigmented black 30% glass reinforced impact modified injection molding PBT.
增強材料：玻璃纖維30%增強
含添加劑：沖擊改性劑
材料特性：耐水解，抗沖擊
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲，亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultradur® B 4330 G6 HR BK15045巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.49 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(250℃/10.0kg) | 46 | cm³/10min | ISO 1133 |
| Viscosity Number (Reduced Viscosity) | 106.0 | ml/g | ISO 1628 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 8500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 120 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.4 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 14 | kJ/m² | ISO 179 |
| 簡支梁無缺口沖擊強度 | ISO 179 | ||
| -30℃ | 60 | kJ/m² | |
| 23℃ | 74 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | ℃ | |
| 干燥時間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250 到 275 | ℃ | |
| 模具溫度 | 40 到 70 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
