Ultradur® B 4330 G6 HR
聚丁烯對苯二甲酸酯(PBT)PBT-I-GF30
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Injection-moulding grade containing 30% glass-fibres, for rigid,tough and dimensionally stable technical parts, used in applications with highest demands on hydrolysis resistance such es automotive connectors and housings for electronic units under the hood.
The black colored product Ultradur® B4330 G6 HR BK15045 has a LS coloration (Laser Sensitive) and can be marked with Nd:YAG lasers.

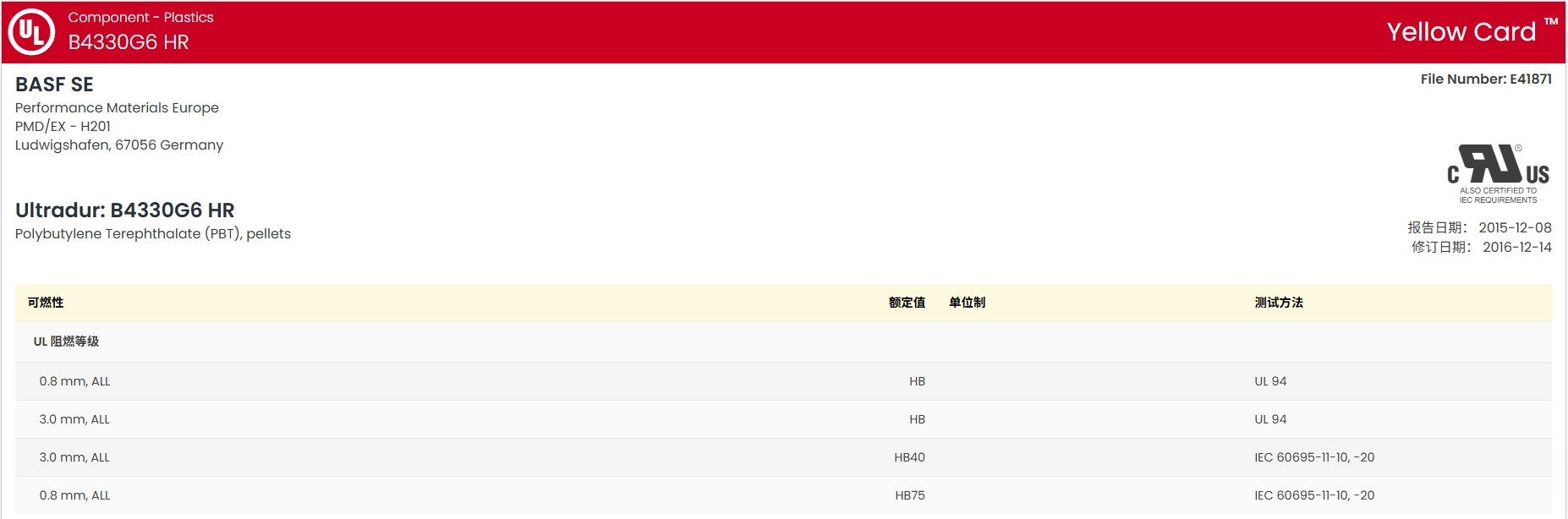

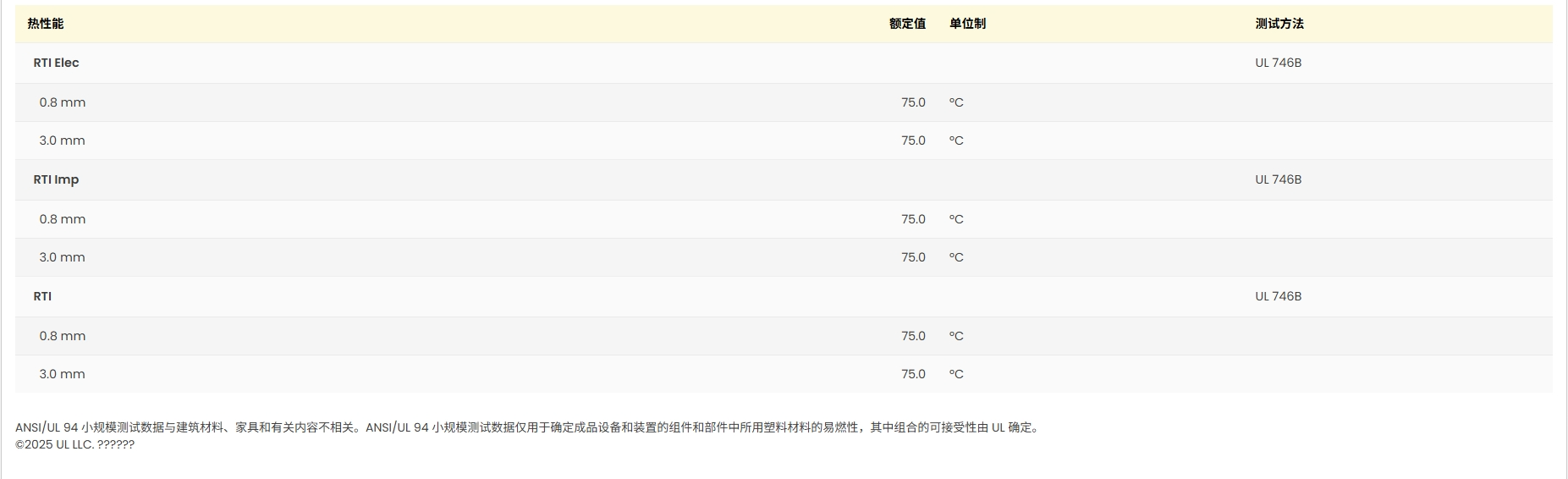

ul證書號：E41871-102518129
增強材料：玻璃纖維30%增強
材料特性：尺寸穩(wěn)定性良好，耐水解，韌性良好，高剛性
材料用途：工程配件，連接器，汽車的發(fā)動機罩下的零件，汽車領(lǐng)域的應(yīng)用，外殼
加工方法：黑色和自然色粒子注射成型
供貨地區(qū)：歐洲
中國代理：蘇州希普能工程塑料
Ultradur® B 4330 G6 HR巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.49 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/2.16kg) | 7.0 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 1.1 | % | |
| 流動 | 0.50 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘數(shù)1 | 108 | cm³/g | ISO 307 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 8500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 120 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.4 | % | ISO 527-2 |
| 彎曲模量 | 7860 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 190 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179/1eA | ||
| -30℃ | 8.0 | kJ/m² | |
| 23℃ | 14 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | ||
| -30℃ | 65 | kJ/m² | |
| 23℃ | 74 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 熔融溫度 | 223 | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù)-流動(23到80℃) | 2.0E-5到4.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 比熱 | 1250 | J/kg/℃ | |
| 最高使用溫度-short cycle operation | 210 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 漏電起痕指數(shù)(解決方案A) | 400 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| 可燃性等級 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| Halogen Content | < 100 | mg/kg | 內(nèi)部方法 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80到120 | ℃ | |
| 干燥時間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 料斗溫度 | 80 | ℃ | |
| 料筒后部溫度 | 250 | ℃ | |
| 料筒中部溫度 | 255 | ℃ | |
| 料筒前部溫度 | 260 | ℃ | |
| 射嘴溫度 | 260 | ℃ | |
| 加工（熔體）溫度 | 250到280 | ℃ | |
| 模具溫度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 備注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
