1.PBT翹曲變形原因
熱可塑性樹脂大致可以分為結晶性樹脂和非晶性樹脂。結晶性樹脂雖然具備出色的機械特性、耐熱性和耐化學性等性質，但是成型時的翹曲變形通常較大。非晶性樹脂雖然透明性高，不易翹曲變形，但在耐化學性等方面通常有劣勢。

結晶性樹脂容易發生翹曲變形的原因與結晶導致的尺寸變化（收縮率）較大有關。一般認為即使收縮率較大，只要收縮程度相同就不會發生翹曲變形，但實際上在成型品內容易產生不均勻的收縮率，這就是翹曲變形的原因。

結晶性樹脂在固化時如果慢慢冷卻則會不斷結晶，收縮率變大，如果急速冷卻則會停止結晶，收縮率變小。如果成形品的厚度較厚則會慢慢冷卻，導致收縮率變大，而如果較薄則會突然冷卻，導致收縮率變?。▓D1、圖3-①）。如果模具溫度較高也會慢慢冷卻，導致收縮率變大（圖3-②）。另外，由于澆口尺寸和流動距離等原因?qū)е聣毫p失有差異，成型時施加壓力的方式有時也會有變化，導致收縮率不均（圖3-③）。而且，玻璃纖維強化材料受纖維取向的影響較大，纖維的取向方向收縮率較小，與纖維成直角的方向收縮率較大（圖2、圖3-④-1）。纖維的取向隨著模腔內樹脂的流動而變化（圖3-④-2）。這些收縮率的差異導致了翹曲變形。PBT是結晶性樹脂，所以屬于翹曲變形較大的樹脂。

注射成型品翹曲變形的主要原因可以歸結為以下4點。
①產品厚度不均導致收縮率不同（結晶化）
②模具溫度不均導致收縮率不同（結晶化）
③模腔內壓力不同導致收縮率不同（壓力）
④受纖維取向的影響，收縮率的各向異性導致收縮率不同（增強效果）

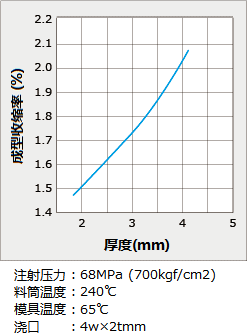

圖1 : 非增強PBT的收縮率與厚度的關系

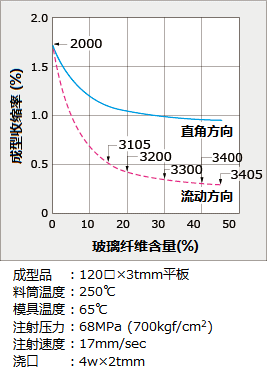

圖2 : 玻璃纖維含量與成型

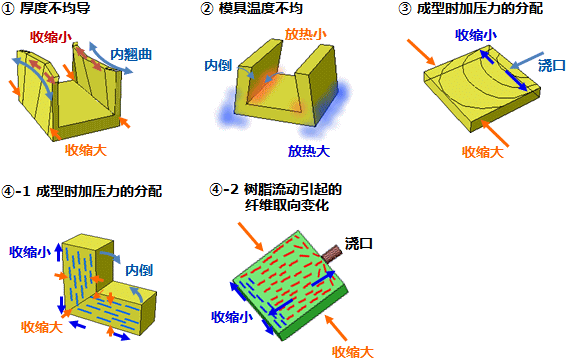

圖3 : 翹曲變形的原因

2.DURANEX® PBT降低翹曲的手法
低翹曲材料的手法主要有以下3點。
①通過低各向異性填料降低收縮率的各向異性
  通過非纖維狀的填料，縱橫比小的球狀或板狀的填料，可以降低收縮率的各向異性。
  但是翹曲變形減小的另一方面，機械強度也會降低。
②通過與非晶性材料合金化降低收縮率的絕對值
  通過與PC、AS等非晶性樹脂合金化，可以降低收縮率的絕對值。這種手法對機械強度
  降低的影響較小，但另一方面，根據合金化樹脂的不同，對熱學特性等會產生影響。
③提高流動性，減少不均勻的壓力分布
  通過減少模腔內的壓力分布（收縮率分布），期待可以取得一定的效果，但是與上述
①、②相比，降低翹曲的效果不大。

3.DURANEX® PBT的主要低翹曲品級
DURANEX® PBT結合了這些手法，形成了具有各種特長的低翹曲品級的產品陣容（參見圖4）。關于各品級的物理特性和翹曲變形的評估，請參照表1和圖5。

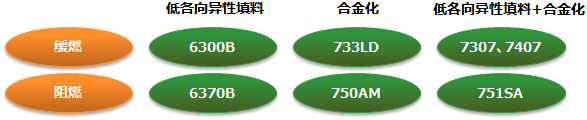

圖4 : DURANEX® PBT的主要低翹曲品級

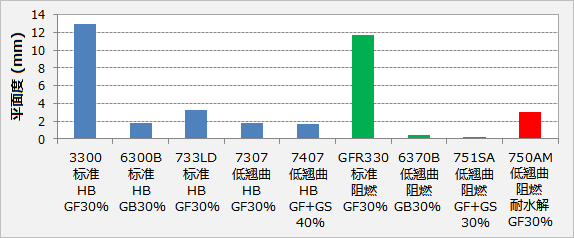

圖5 : DURANEX® PBT低翹曲品級的平板平面度

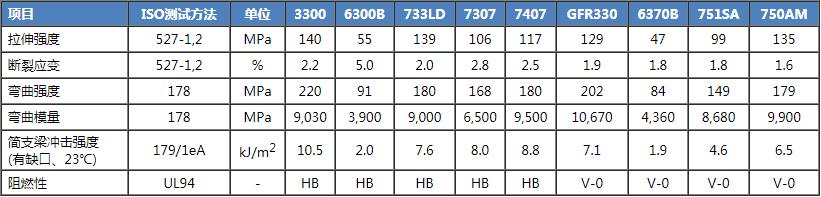

表1 : DURANEX® PBT低翹曲品級的特性（參考: 緩燃阻燃的GF30%增強品級和GFR330）

4.新的阻燃、低翹曲品級 DURANEX® PBT 750AM
PBT具備出色的機械特性、電學特性等，物理特性平衡，特別是通過玻璃纖維等強化之后，強度、剛性和耐熱性獲得了飛躍性的提升。此外還可以通過添加阻燃劑實現阻燃化，被廣泛運用于電器、電子領域等各種工業產品中。最近，在汽車領域，通訊設備、EV和HEV的高壓零件也開始要求使用阻燃材料，需要同時具備汽車領域所需的高耐久性和出色的成型性。

DURANEX 750AM是GF30%增強品級，是在阻燃性和低翹曲性的基礎上，進一步增加了耐濕熱性（耐水解性）的新品級。圖6和7分別展示了DURANEX 750AM的低翹曲性和耐濕熱性。不僅具備汽車領域所需的足夠耐久性，同時也是非常適合通訊設備、EV和HEV零件等的材料。

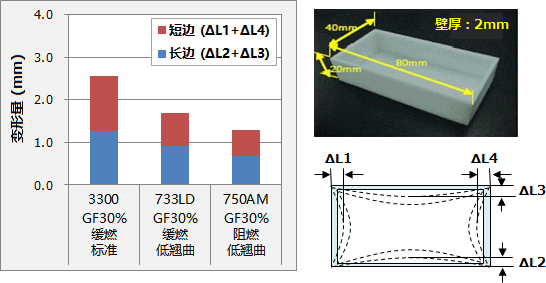

圖6 : DURANEX® PBT 750AM的翹曲變形（評估箱形成型品的內翹曲變形）

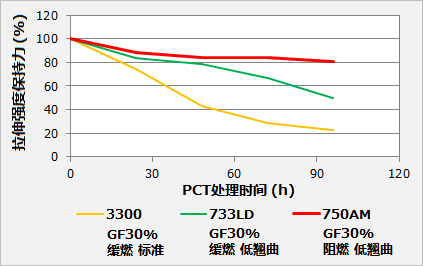

圖7 : DURANEX® PBT 750AM的耐濕熱性（評估PCT(壓力鍋試驗)的拉伸強度保持力）

5.結語
PBT是機械特性、電學特性等特性非常平衡的樹脂，但由于是結晶性材料，存在成型時翹曲變形的問題。本文總結了翹曲變形的原因和對策，希望能夠?yàn)楫a(chǎn)品開發和零部件設計提供參考。

此外，DURANEX 750AM是在以往PBT出色電學特性的基礎上，加入低翹曲、高剛性、阻燃性和耐水解性的新品級。不僅限于電器和電子零件，在汽車領域等廣泛領域的零部件中都可以使用。
