三菱工程塑料高溫導熱樹脂講解
開發的背景和理念
近些年來，隨著電子機械的高性能化、機械復合化的發展，根據處理信號量增大、處理速度高速化的要求，電子部件放熱量增加的傾向逐漸顯現。
另外，隨著機械的小型化、便攜式發展，在追求輕量化的同時，如何對放熱實施有效的管控，已顯得比以往更加重要。
為此，人們越來越期望，以往以樹脂為材料制造的部件，是否能使用具有導熱性能的樹脂產品，以應對放熱呢。
根據上述情況，三菱工程塑料公司，開發了相對比重小的導熱樹脂產品。使用這些導熱樹脂產品，可以實現以下效果。
（1）防止機器的局部溫度上升，預防機器故障的發生
（2）和金屬相比，實現了部件的輕便化
（3）和金屬壓鑄件性比，設計的自由度增大
（4）實現放熱部件與周邊部件的整合，實現減少部件數量、削減成本等優勢。

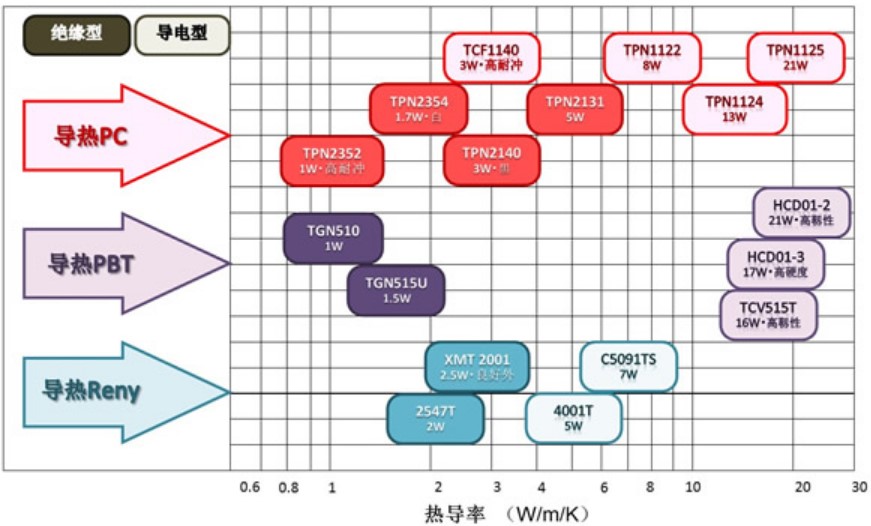

高溫導熱樹脂的熱導率
導熱性的效果及其對厚度方向的影響
驗證導熱效果: 實驗方法
為了驗證高溫導熱樹脂的導熱效果，將以往的材料(PC+GF30％)與高溫導熱樹脂的導熱性通過試驗進行了比較。
1.材料
（a）PC+GF30wt%材料(熱導率0.3W/m/K)
（b）高溫導熱聚碳酸脂 TPN1122(熱導率8.3W/m/K)
2.試樣 100mm×100m×3mmt 平面板

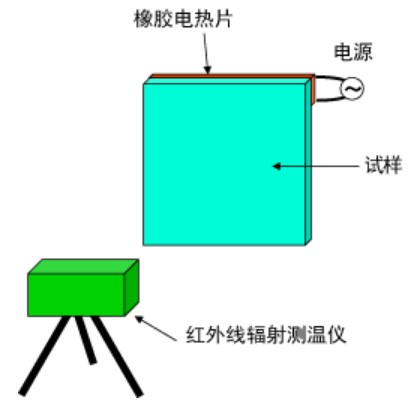

3.測試條件
試樣 給橡膠電熱片加3.2W電 能對試樣的一部分加熱，使用紅外線輻射測溫儀測定其溫度變化。

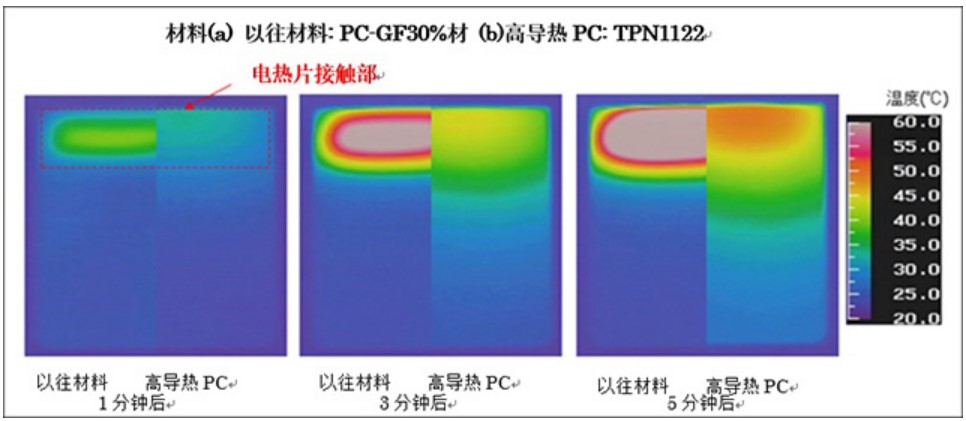

驗證導熱效果: 實驗結果
以往的材料僅在電熱片接觸部分出現溫度上升，該部分之外則無熱能傳遞。 而通過實驗可以看到，高溫導熱樹脂除了與電熱片接觸部分，其他部分也得到很好的熱傳遞。如果使用高溫導熱樹脂，應該能獲得下列效果。
防止特定位置的高溫現象 → 減少熱變形及熱老化
使溫度的分布均勻 → 減少彎曲
增加高溫部分的面積 → 導熱使熱能釋放增加

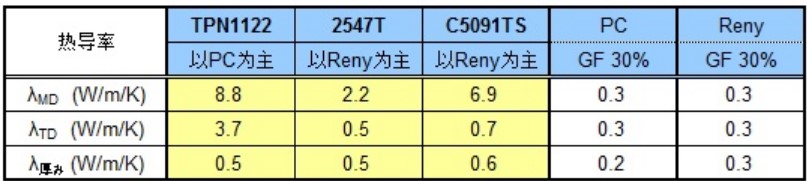

熱導率異向性主要產品成型板的熱導率測量值
由于受填充材定位的影響，流向的熱導率最大，而厚度方向的熱導率并不大。
※由于產品正在開發中，產品等級名稱為假稱
※關于物理性能的數據，是基于本公司實驗方法所獲得的測定值中的穩定值，本公司無法對此提供保
厚度方向熱導率的影響:CAE分析條件
本材料比起平面方向，垂直(厚度)方向的熱導率并不理想。
這一事實在實際使用時可能成為現實的問題， 通過CAE分析，將厚度方向熱導率較低的異向性樹脂與等向性樹脂的導熱性進行了比較。
分析使用軟件 CAEFEMv8.3
分析條件
試樣形狀 100x50x3mm 平面板

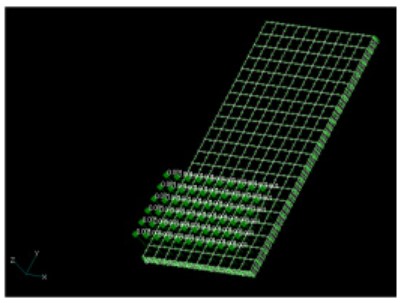

分析使用試樣 二次六面體單元 20x10x3mesh
界面條件 距頂端30mm范圍內表面加載0.001W/mm2的熱流
初始溫度 20℃ 材料固定值
(a)異向性體 λx= 8W/m/K λy= 8W/m/K
λz=0.4W/m/K(僅厚度方向的熱導率為1/20）
C=0.14J/g/K r=1.2e-3g/mm3
(b)等向性體 λx= 8W/m/K λy= 8W/m/K
λz=8W/m/K C=0.14J/g/K r=1.2e-3g/mm3

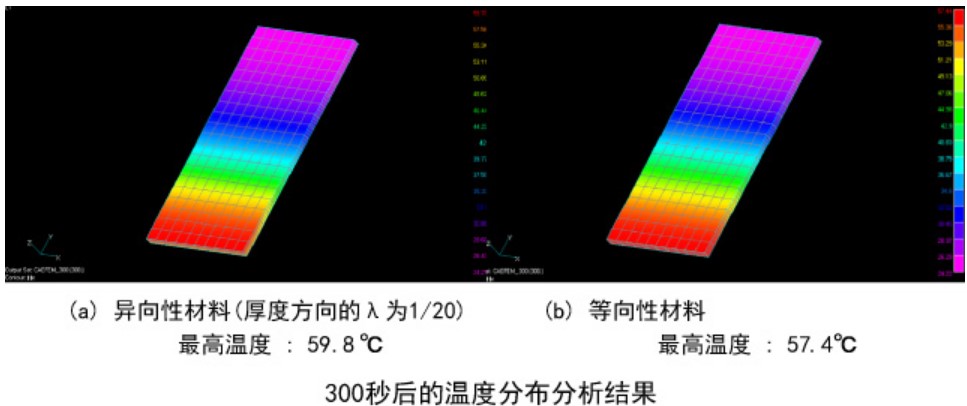

厚度方向熱導率的影響:CAE分析結果
分析結果是，在本條件的情況下，異向性材料(厚度方向的熱導率為平面方向的1/20)與等向性材料的溫度分布幾乎相同。
像本材料類似的厚度方向熱導率較低的異向性材料，在實際使用中應該沒有問題。
高溫導熱PC
高導熱PC的特征
■依據用途備有齊全的等級產品
■比重較輕為1.5左右，可實現輕量化
■耐沖擊性良好

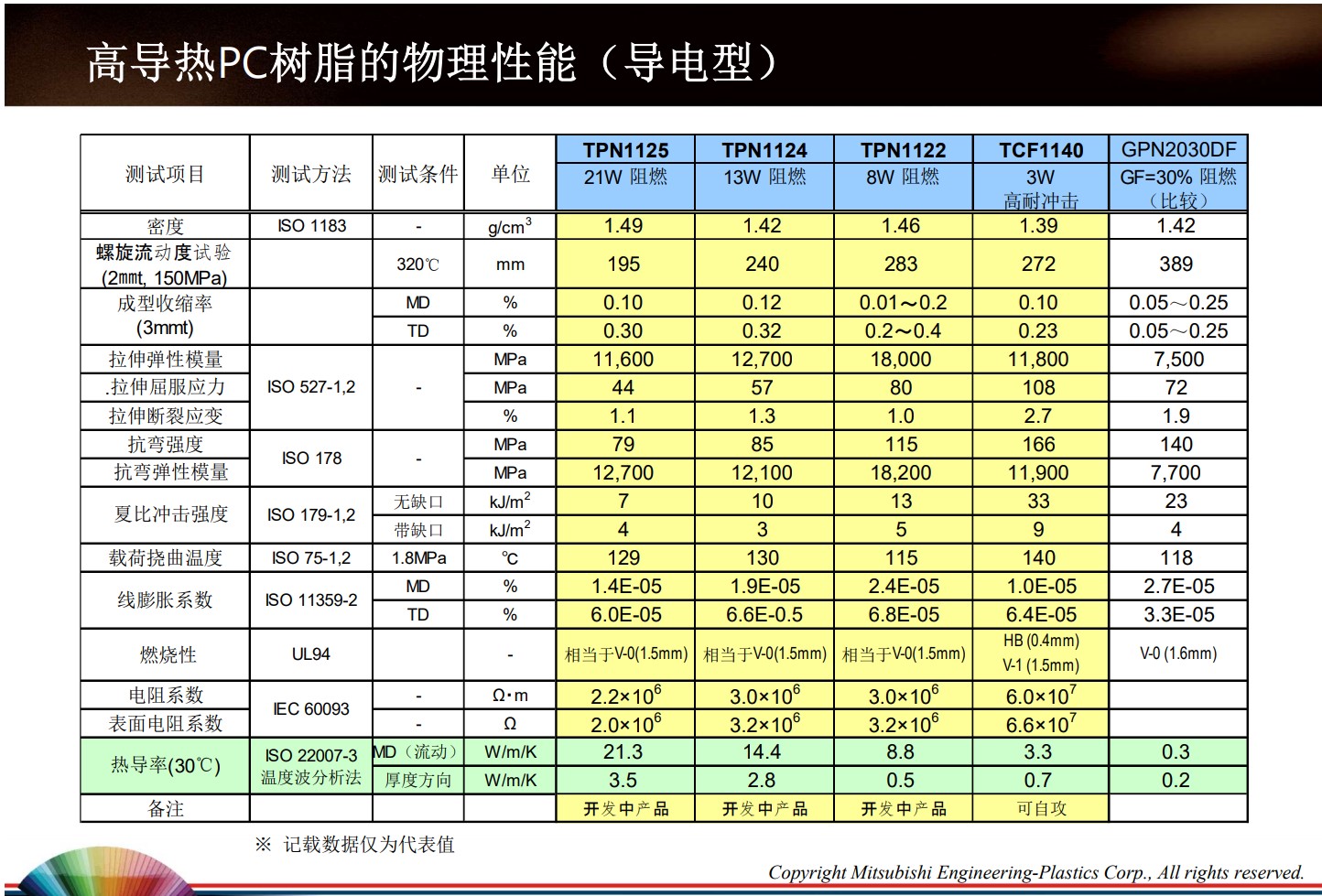

高導熱PC樹脂的物理性能（導電型）

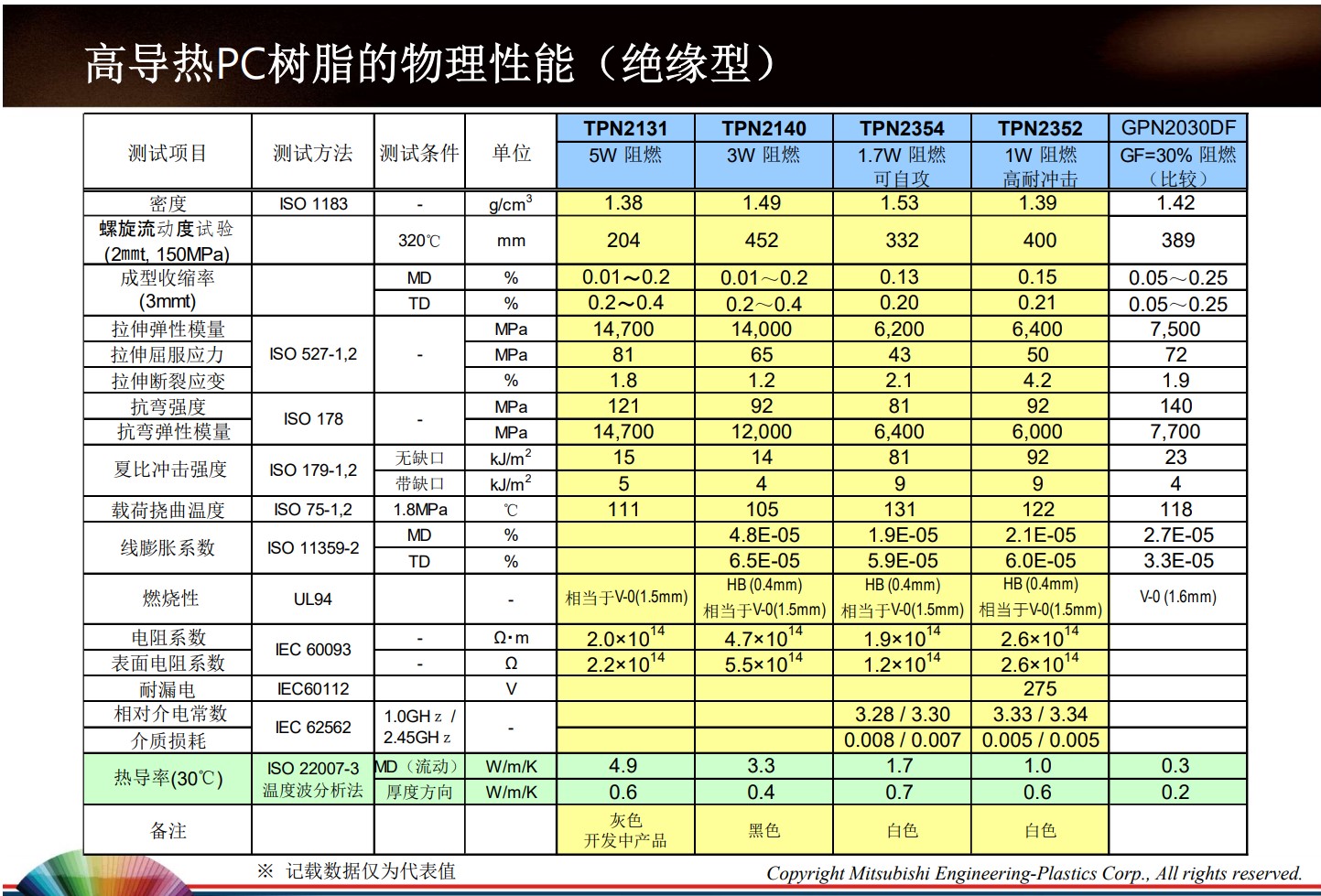

高導熱PC樹脂的物理性能（絕緣型）

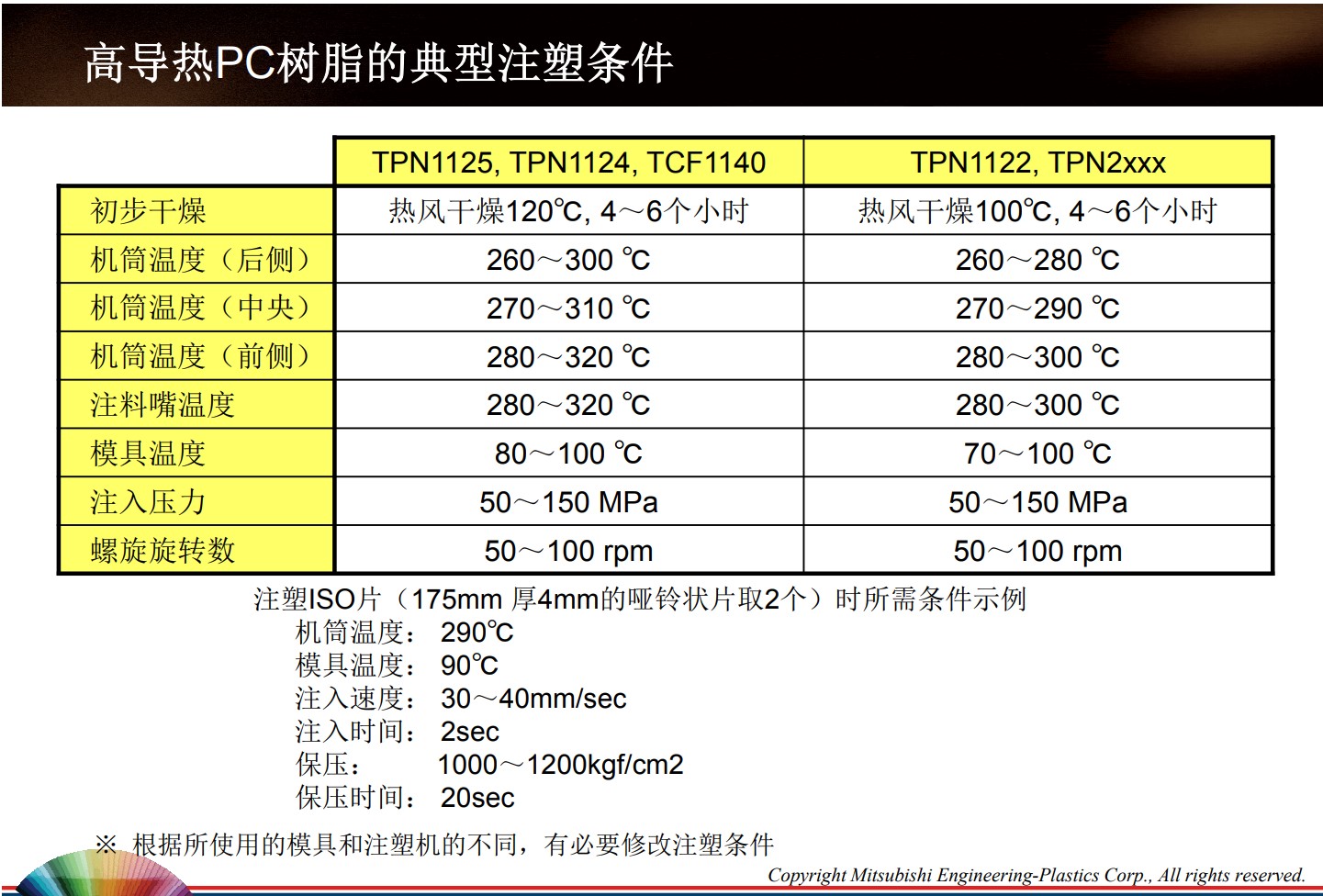

高導熱PC樹脂的典型注塑條件
高溫導熱PBT
高導熱PBT的特征
■兼?zhèn)涑錾哪蜔嵝浴⒊叽绶€(wěn)定性、導熱性，適合用于電氣、電子零部件的箱體等
■絕緣產品擁有高度的阻燃性(相當于UL940.75mmt V-0，PLC 0～1)

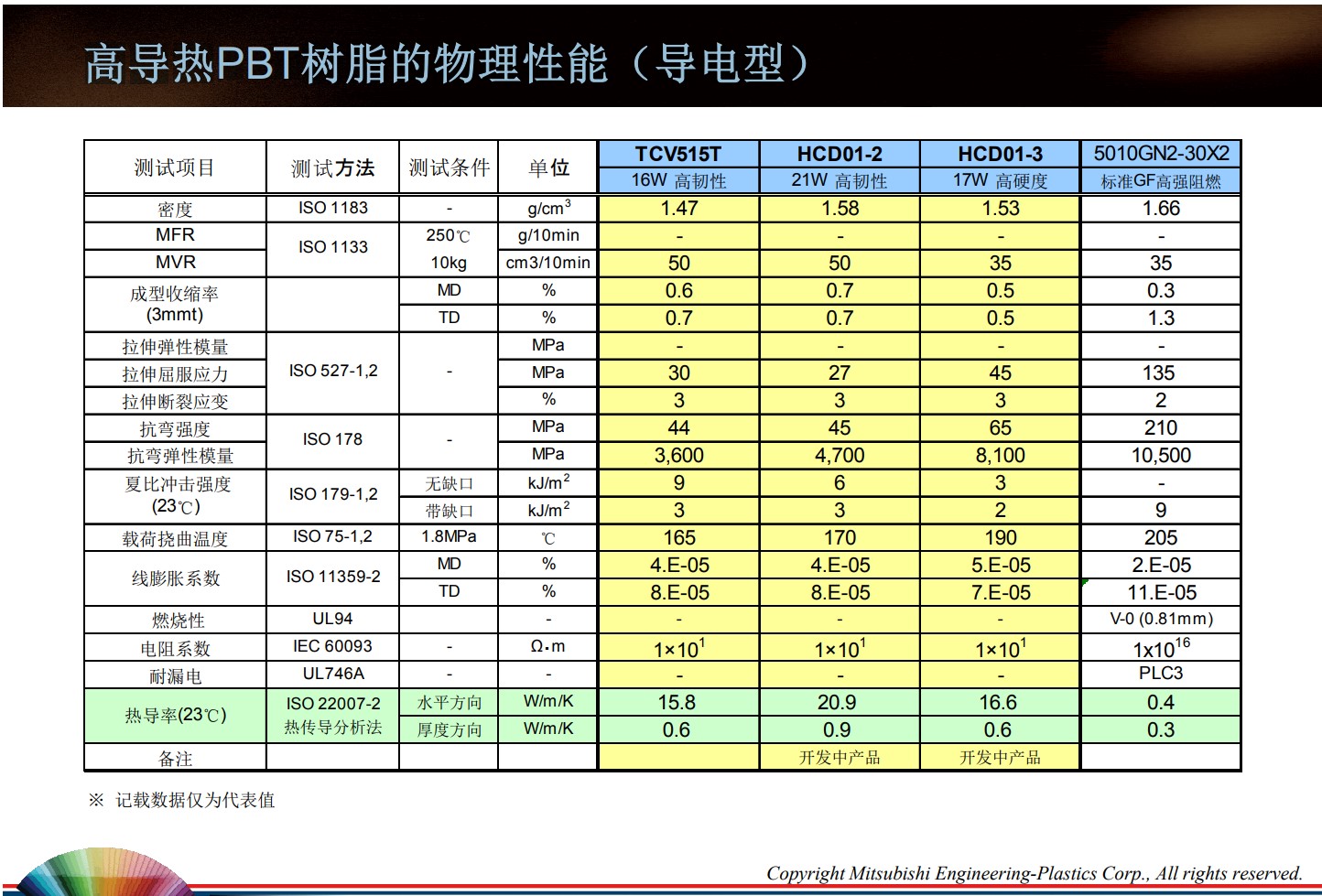

高導熱PBT樹脂的物理性能（導電型）

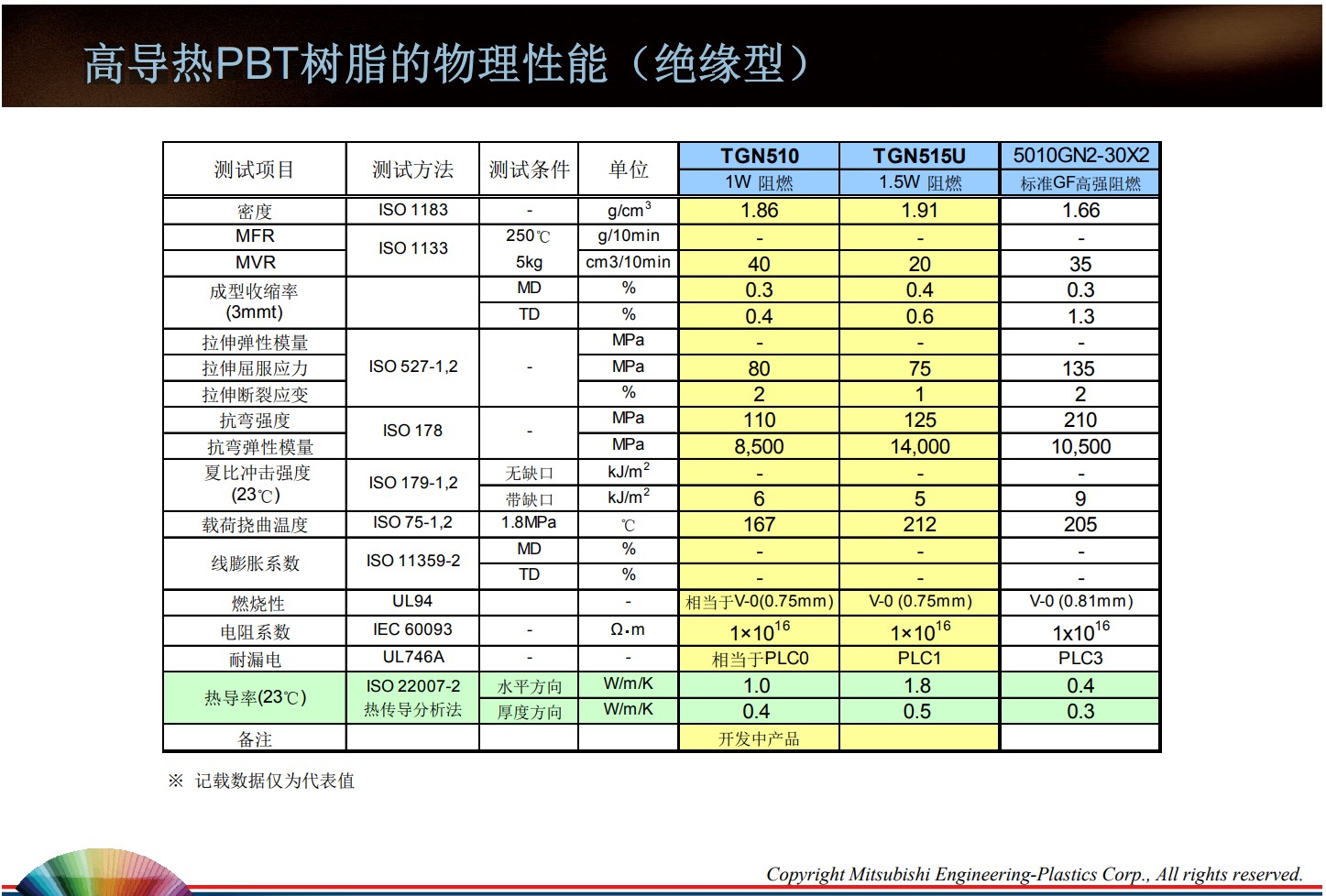

高導熱PBT樹脂的物理性能（絕緣型）

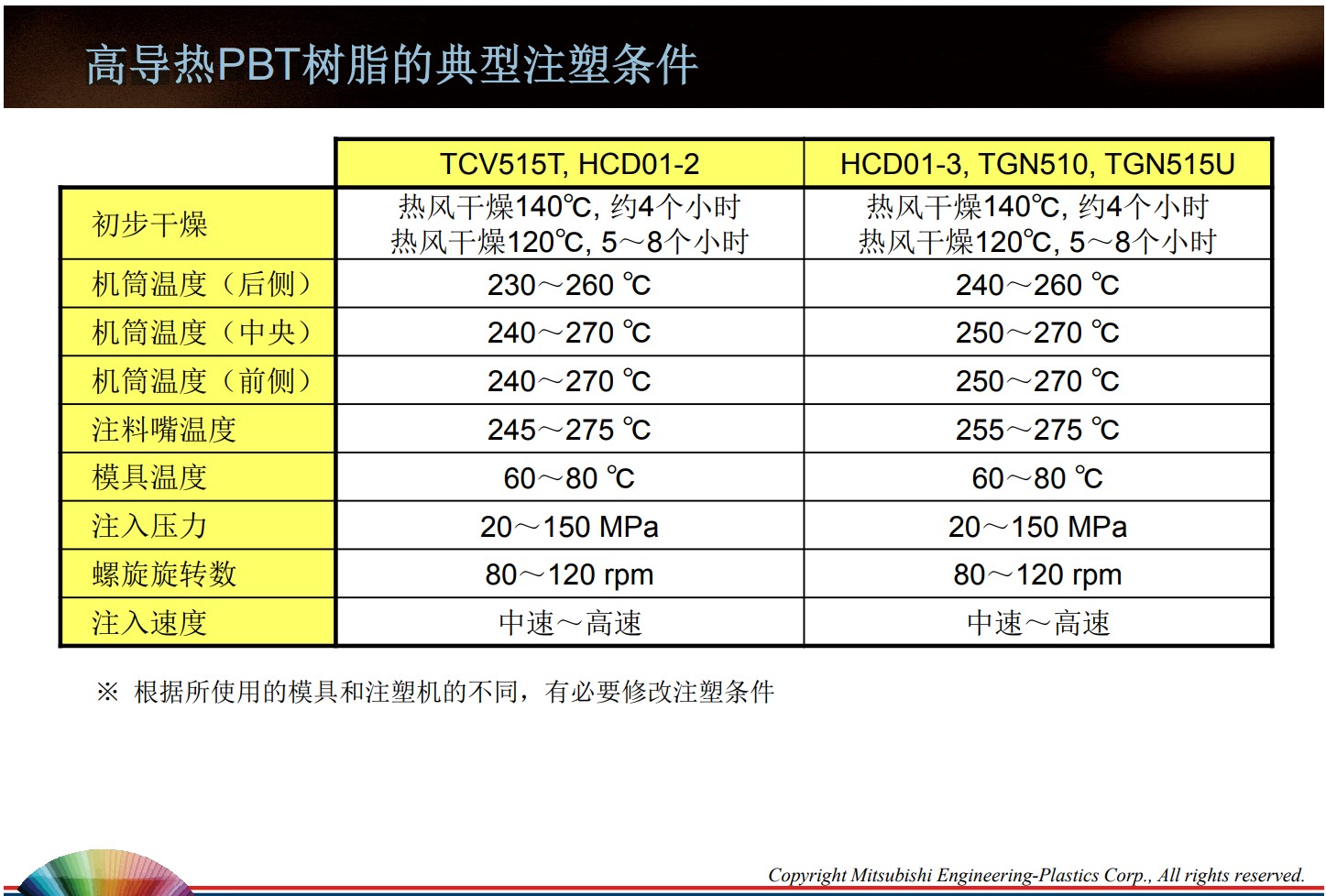

高導熱PBT樹脂的典型注塑條件
高溫導熱Reny
高導熱Reny的特征
■在維持Reny原有的高彈性率特長的同時，實現了導熱性
■導電產品，具有高強度和高剛性
■最適合用于電氣、電子零部件以及汽車配件

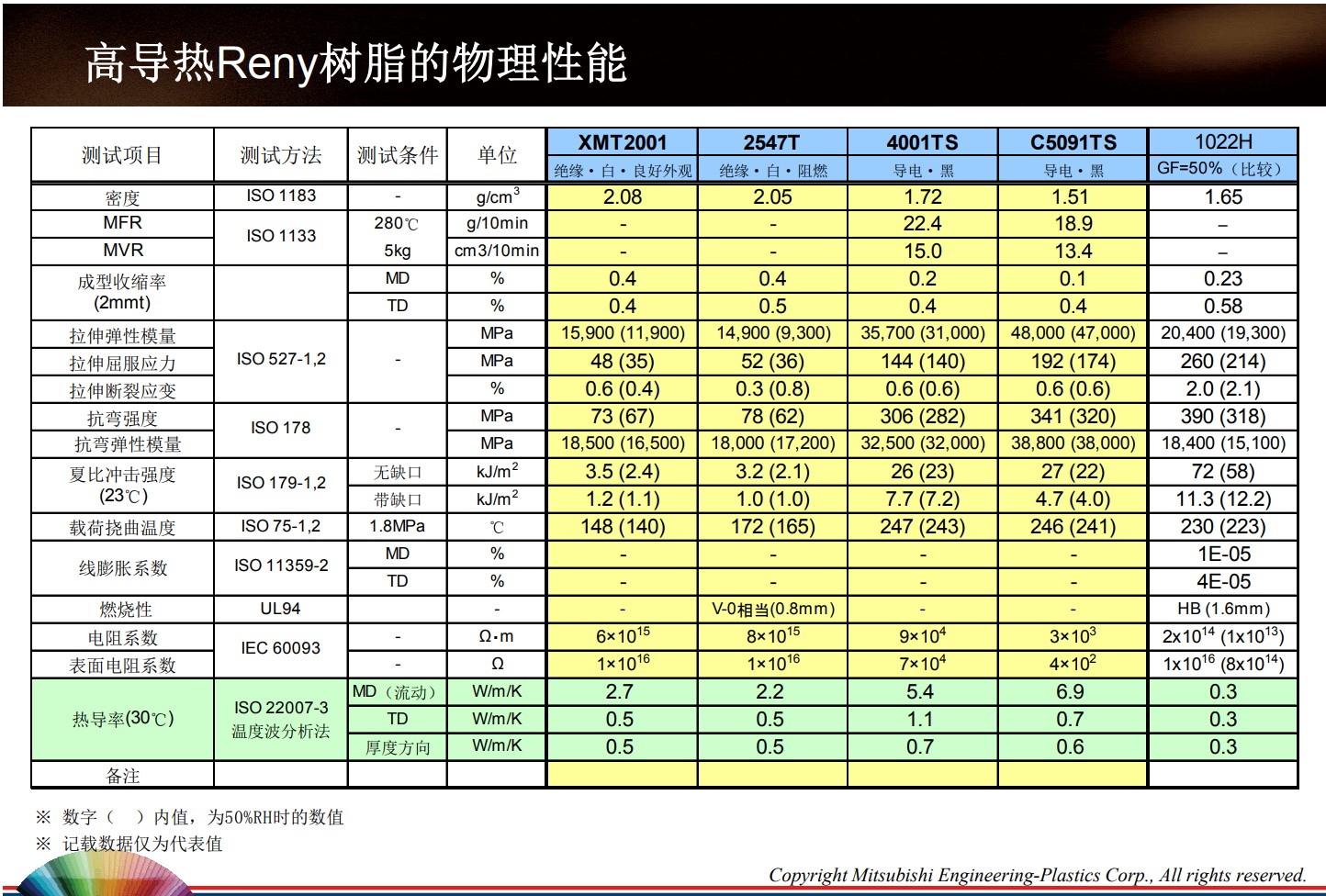

高導熱Reny樹脂的物理性能

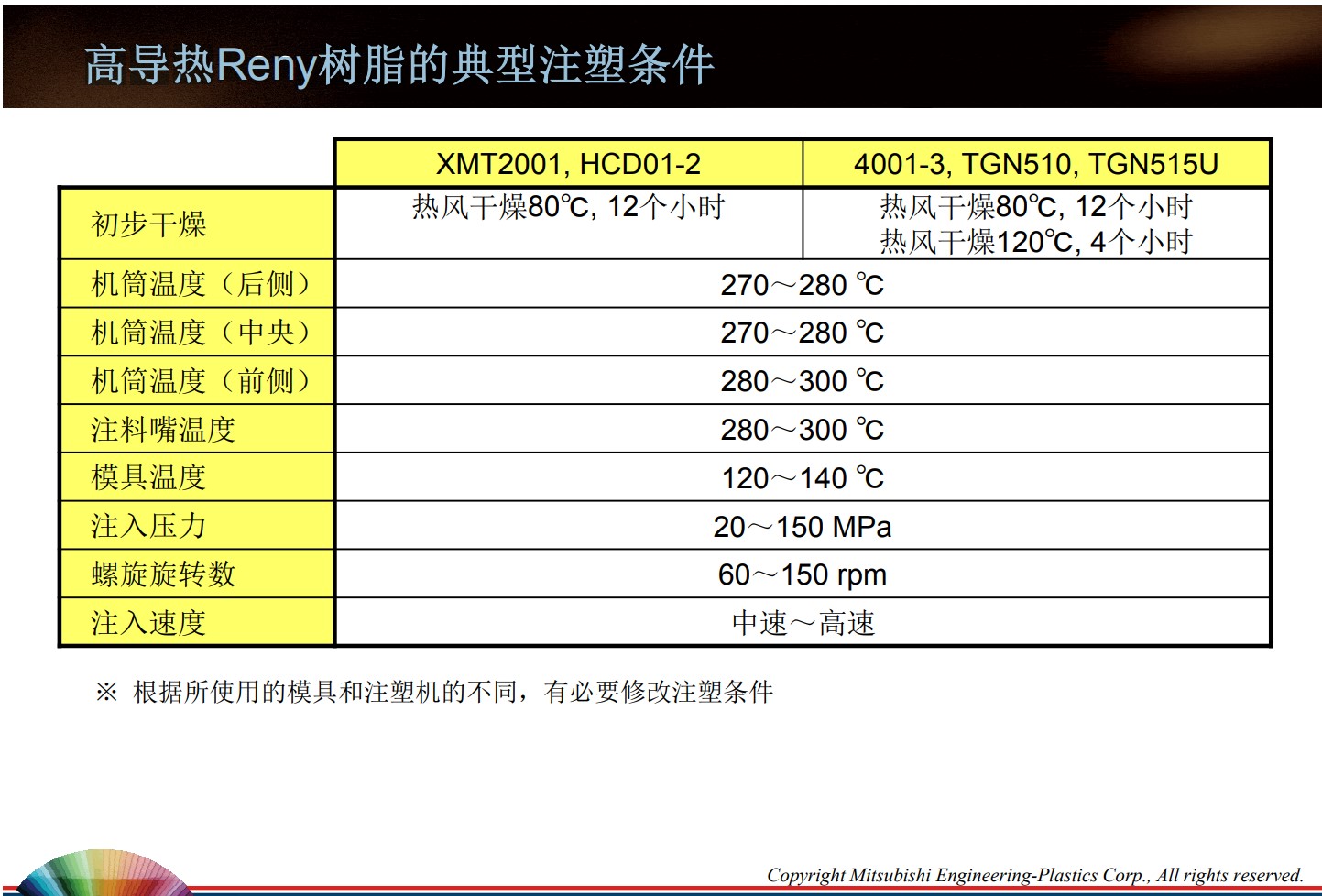

高導熱Reny樹脂的典型注塑條件
