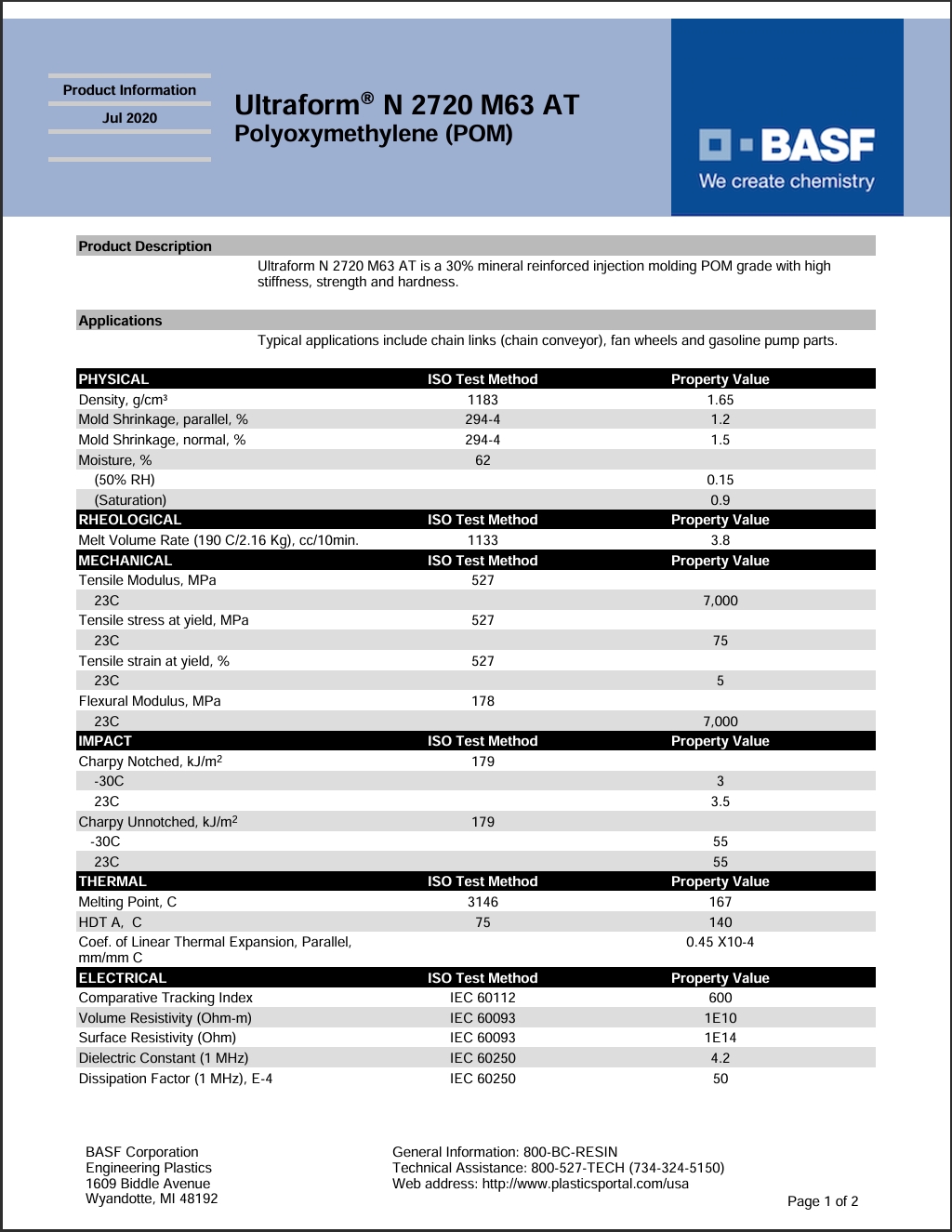

Ultraform® N 2720 M63 AT
聚甲醛 (POM) 共聚物POM-M30
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultraform N 2720 M63 AT is a 30% mineral reinforced injection molding POM grade with high stiffness, strength and hardness.
Typical applications include chain links (chain conveyor), fan wheels and gasoline pump parts.
增強(qiáng)材料：礦物30%填充
材料特性：高剛性，高強(qiáng)度，硬度高
材料用途：泵件，車輪
加工方法：顆粒注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultraform® N 2720 M63 AT巴斯夫POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.65 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 3.8 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 1.5 | % | |
| 流動(dòng) | 1.2 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.90 | % | |
| 平衡,23℃,50% RH | 0.15 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 7000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 75.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 5.0 | % | ISO 527-2 |
| 彎曲模量(23℃) | 7000 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 3.0 | kJ/m² | |
| 23℃ | 3.5 | kJ/m² | |
| 簡(jiǎn)支梁無缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 55 | kJ/m² | |
| 23℃ | 55 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 140 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 167 | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù)-流動(dòng) | 4.5E-5 | cm/cm/℃ | ISO 11359-2 |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 1.0E+14 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 | 85 | kV/mm | IEC 60243-1 |
| 介電常數(shù)(1MHz) | 4.20 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 5.0E-3 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | V | IEC 60112 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80到110 | ℃ | |
| 干燥時(shí)間 | 2.0到4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 120到220 | ℃ | |
| 模具溫度 | 60到120 | ℃ | |
| 注塑壓力 | 3.50到17.0 | MPa | |
