Ultraform® N 2320 U03
聚甲醛（POM）共聚物
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Rapidly freezing UV stabilized general-purpose injection molding grade.
含添加劑：紫外線穩(wěn)定劑
材料特性：共聚物，耐紫外光良好，通用
加工方法：粒子注射成型
供貨地區(qū)：歐洲，亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料

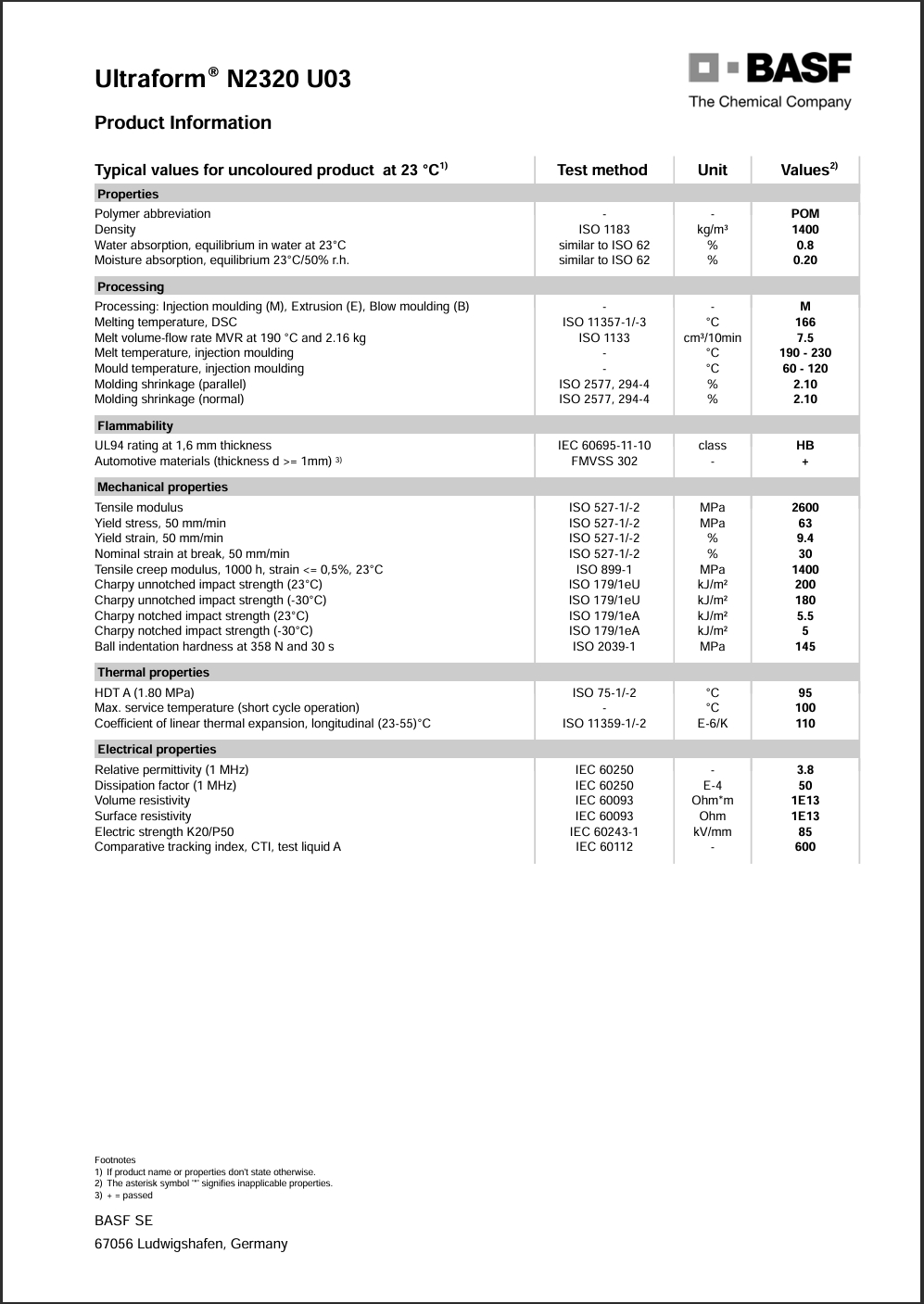

Ultraform® N 2320 U03巴斯夫POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.40 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 7.5 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 2.1 | % | |
| 流動(dòng) | 2.1 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.80 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 2600 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服) | 63.0 | MPa | ISO 527-2/50 |
| 拉伸應(yīng)變(屈服) | 9.4 | % | ISO 527-2/50 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | 30 | % | ISO 527-2/50 |
| 拉伸蠕變模量1(1000 hr) | 1400 | MPa | ISO 899-1 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179/1eA | ||
| -30℃ | 5.0 | kJ/m² | |
| 23℃ | 5.5 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179/1eU | ||
| -30℃ | 180 | kJ/m² | |
| 23℃ | 200 | kJ/m² | |
| 硬度 | 額定值 | 單位制 | 測(cè)試方法 |
| 球壓硬度(H358/30) | 145 | MPa | ISO 2039-1 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 95.0 | ℃ | ISO 75-2/A |
| 熔融溫度 | 166 | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù)-流動(dòng)(23到55℃) | 1.1E-4 | cm/cm/℃ | ISO 11359-2 |
| 最高使用溫度-short cycle operation | 100 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 | 85 | kV/mm | IEC 60243-1 |
| 相對(duì)電容率(1MHz) | 3.80 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 5.0E-3 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| 可燃性等級(jí)(1.6mm) | HB | IEC 60695-11-10,-20 | |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 | ℃ | |
| 干燥時(shí)間 | 3.0 | hr | |
| 建議的最大水分含量 | 0.20 | % | |
| 料斗溫度 | 200 | ℃ | |
| 料筒后部溫度 | 200 | ℃ | |
| 料筒中部溫度 | 200 | ℃ | |
| 料筒前部溫度 | 200 | ℃ | |
| 射嘴溫度 | 200 | ℃ | |
| 加工（熔體）溫度 | 190到230 | ℃ | |
| 模具溫度 | 60到120 | ℃ | |
| Residence Time | < 10.0 | min | |
| Screw Speed | < 18 | m/min | |
| 備注 1strain <= 0,5%,23℃ |
|||
