Ultraform® N 2320 003 AT BK120
聚甲醛(POM)共聚物
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultraform N 2320 003 AT BK120 is a pigmented black, rapidly freezing general-purpose injection molding POM grade. It contains a mold release agent.
Typical applications include spring elements, clips, gas filler caps, gears wheels, small motor parts, curtain hooks and release buttons for safety belts
ul證書號(hào):E41871-103335722
含添加劑:脫模
材料特性:共聚物,通用,脫模性能良好
材料用途:齒輪,彈簧,護(hù)罩,通用
加工方法:黑色粒子注射成型
供貨地區(qū):北美洲
中國(guó)代理:蘇州希普能工程塑料
Ultraform® N 2320 003 AT BK120巴斯夫POM中文加工參數(shù)表
物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
密度 | 1.41 | g/cm³ | ISO 1183 |
熔融體積流量(MVR)(190℃/2.16kg) | 7.5 | cm³/10min | ISO 1133 |
收縮率 | ISO 294-4 | ||
垂直 | 2.1 | % | |
流動(dòng) | 2.1 | % | |
吸水率 | ISO 62 | ||
飽和,23℃ | 0.90 | % | |
平衡,23℃,50% RH | 0.25 | % | |
機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
拉伸模量(23℃) | 2700 | MPa | ISO 527-1 |
拉伸應(yīng)力(屈服,23℃) | 64.0 | MPa | ISO 527-2 |
拉伸應(yīng)變(屈服,23℃) | 10 | % | ISO 527-2 |
標(biāo)稱拉伸斷裂應(yīng)變(23℃) | 25 | % | ISO 527-2 |
拉伸蠕變模量(1000hr) | 1400 | MPa | ISO 899-1 |
沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
-30℃ | 6.0 | kJ/m² | |
23℃ | 6.5 | kJ/m² | |
簡(jiǎn)支梁無缺口沖擊強(qiáng)度 | ISO 179 | ||
-30℃ | 190 | kJ/m² | |
23℃ | 200 | kJ/m² | |
懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | ||
-30℃ | 5.5 | kJ/m² | |
23℃ | 6.0 | kJ/m² | |
熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
載荷下熱變形溫度(1.8 MPa,未退火) | 95.0 | ℃ | ISO 75-2/A |
溶融溫度(DSC) | 166 | ℃ | ISO 3146 |
線形熱膨脹系數(shù)-流動(dòng) | 1.1E-4 | cm/cm/℃ | ISO 11359-2 |

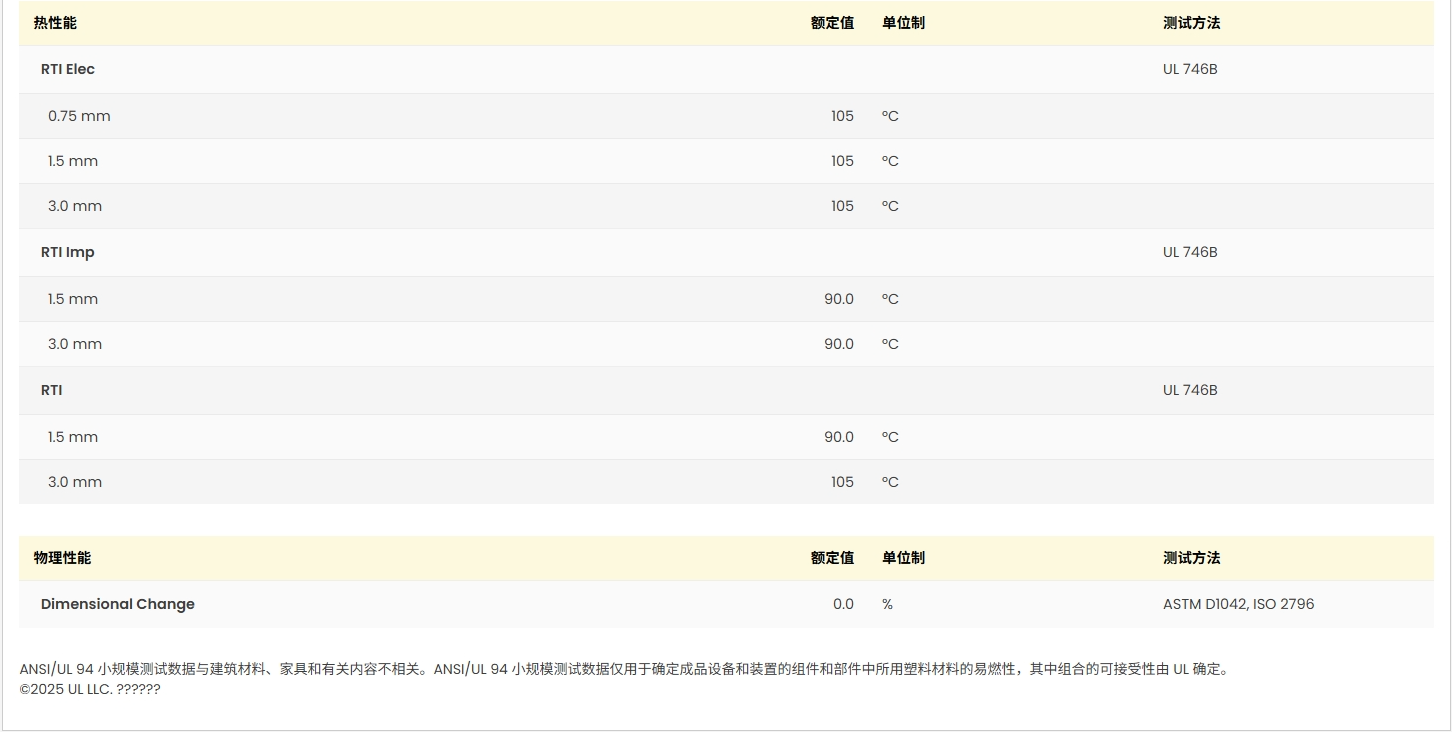

RTI Elec | UL 746B | ||
0.75 mm | 105 | ℃ | |
1.5 mm | 105 | ℃ | |
3.0 mm | 105 | ℃ | |
RTI Imp | UL 746B | ||
1.5 mm | 90.0 | ℃ | |
3.0 mm | 90.0 | ℃ | |
RTI | UL 746B | ||
1.5 mm | 90.0 | ℃ | |
3.0 mm | 105 | ℃ | |

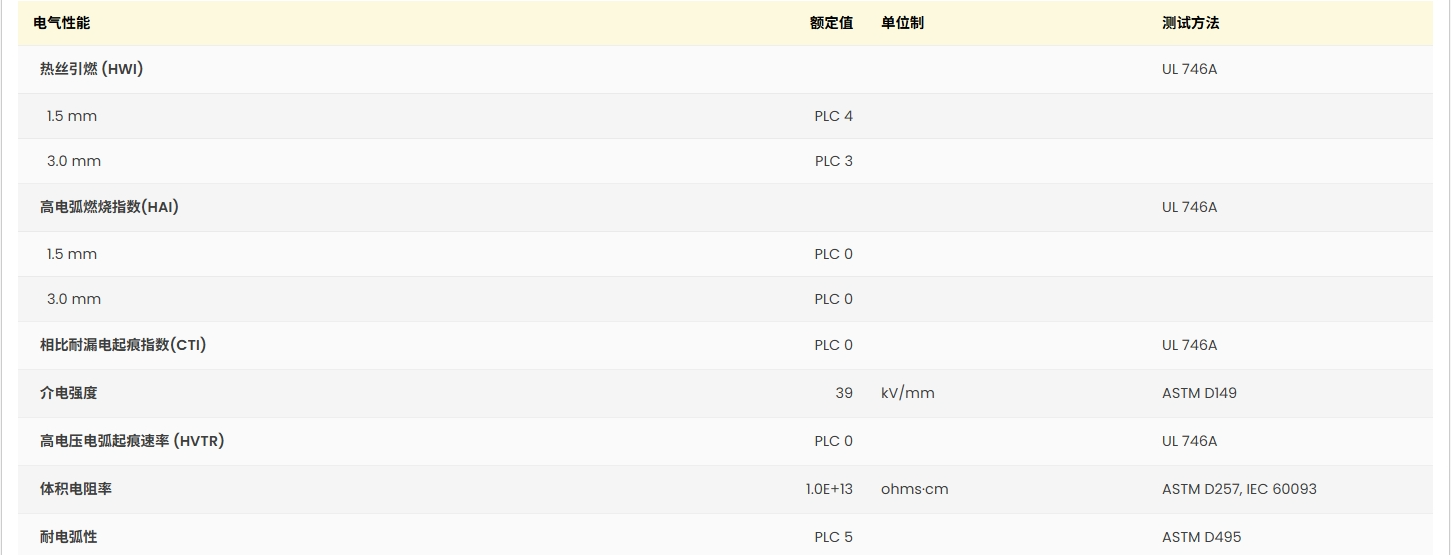

電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
體積電阻率 | 1.0E+15 | ohms·cm | IEC 60093 |
介電常數(shù)(1MHz) | 3.80 | IEC 60250 | |
耗散因數(shù)(1MHz) | 5.0E-3 | IEC 60250 | |
漏電起痕指數(shù) | 600 | V | IEC 60112 |

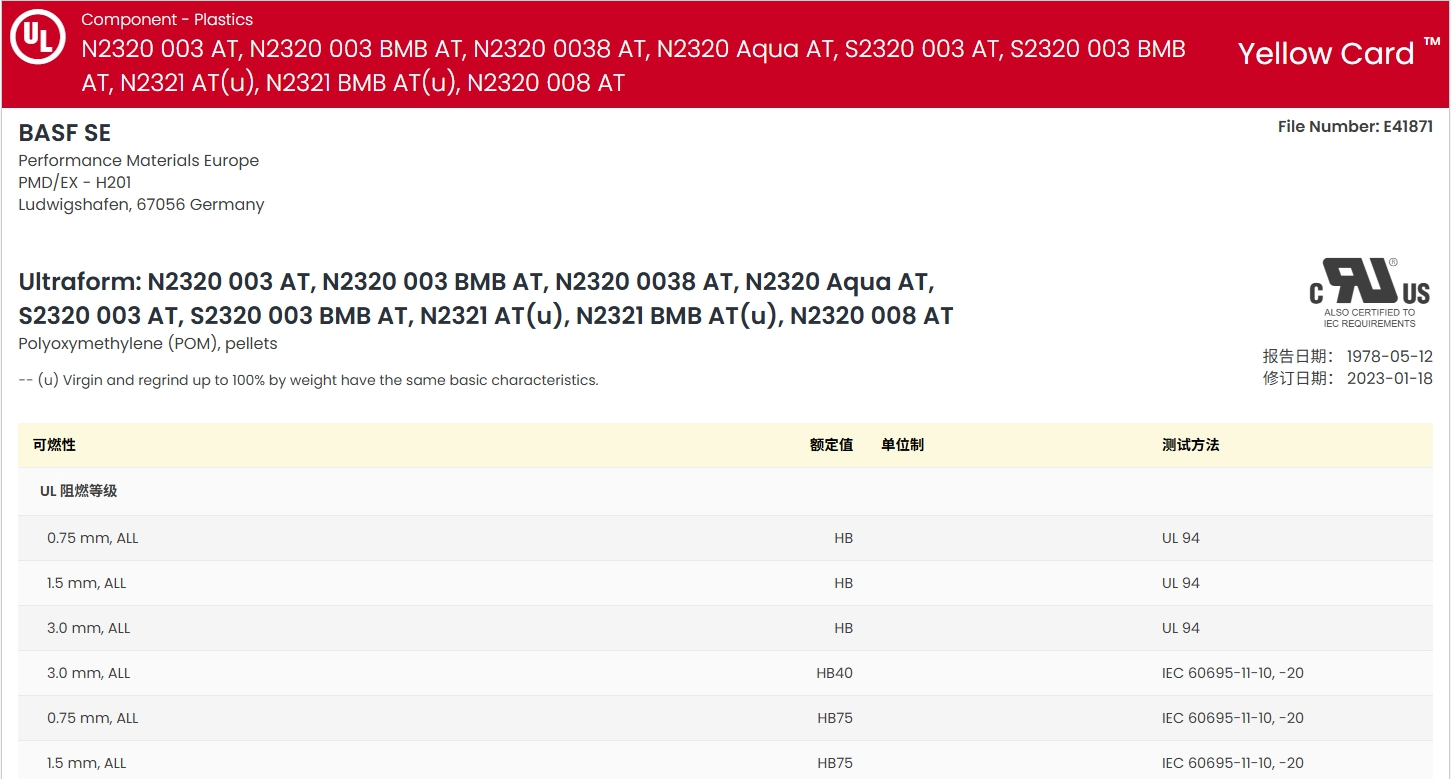

可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
UL 阻燃等級(jí) | UL 94 | ||
0.75 mm | HB | ||
1.5 mm | HB | ||
3.0 mm | HB | ||
注射 | 額定值 | 單位制 | |
干燥溫度 | 80到110 | ℃ | |
干燥時(shí)間 | 2.0到4.0 | hr | |
建議的最大水分含量 | 0.15 | % | |
加工(熔體)溫度 | 190到230 | ℃ | |
模具溫度 | 60到120 | ℃ | |
注塑壓力 | 3.50到7.00 | MPa |
