DURACON® YF-20
聚甲醛 (POM) 共聚物>POM+PTFE<
日本寶理塑料-Polyplastics
產(chǎn)品說明:
High Sliding PTFE Filled

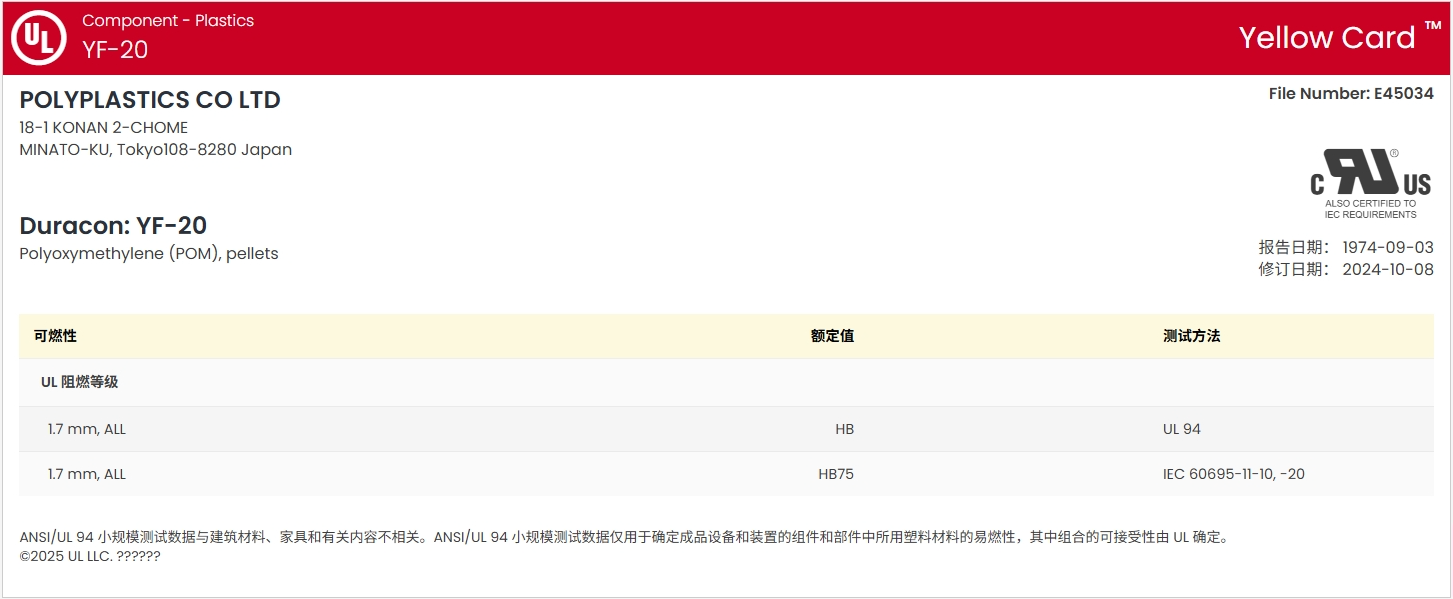

ul證書號：E45034-235835
含添加劑：PTFE潤滑劑
材料特性：低摩擦系數(shù)，潤滑，共聚物
加工方法：粒子注射成型
供貨地區(qū)：北美洲，非洲和中東，拉丁美洲，歐洲，亞太地區(qū)
中國代理：蘇州希普能工程塑料
DURACON® YF-20寶理POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.52 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動速率）(190℃/2.16kg) | 5.0 | g/10 min | ISO 1133 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 3.9 | cm³/10min | ISO 1133 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 1.7 | % | |
| 流動:2.00 mm | 2.6 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.50 | % | ISO 62 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 2100 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 44.0 | MPa | ISO 527-2 |
| 標稱拉伸斷裂應(yīng)變 | 14 | % | ISO 527-2 |
| 彎曲模量 | 1950 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 62.0 | MPa | ISO 178 |
| 摩擦系數(shù) | JIS K7218 | ||
| 與鋼-動態(tài)2 | 0.18 | ||
| Dynamic3 | 0.32 | ||
| 磨損因數(shù) | JIS K7218 | ||
| 0.98 MPa,0.30 m/sec4 | < 1.0 | 10^-8 mm³/N·m | |
| 0.98 MPa,0.30 m/sec5 | 60 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec6 | 500 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec7 | 3500 | 10^-8 mm³/N·m | |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 3.3 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測試方法 |
| 洛氏硬度(M計秤) | 75 | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 75.0 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動:23 到 55℃ | 1.2E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.2E-4 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 2.0E+16 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+14 | ohms·cm | IEC 60093 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | HB | UL 94 | |
| 補充信息 | 額定值 | 單位制 | 測試方法 |
| Color Number | CF2001 | ||
| 備注 160x60x2mmt,Cavity Pressure 60 MPa 20.98 MPa,30 cm/s 3vs M90-44,0.06 MPa,15 cm/s 4vs C-Steel,Steel Side 5vs C-Steel,Material Side 6vs M90-44,Material Side 7vs M90-44,M90-44 Side |
|||
