DURACON® SX-35
聚甲醛（POM）共聚物>POM-I<
日本寶理塑料-Polyplastics
產(chǎn)品說明:
Flexible Lower Noise

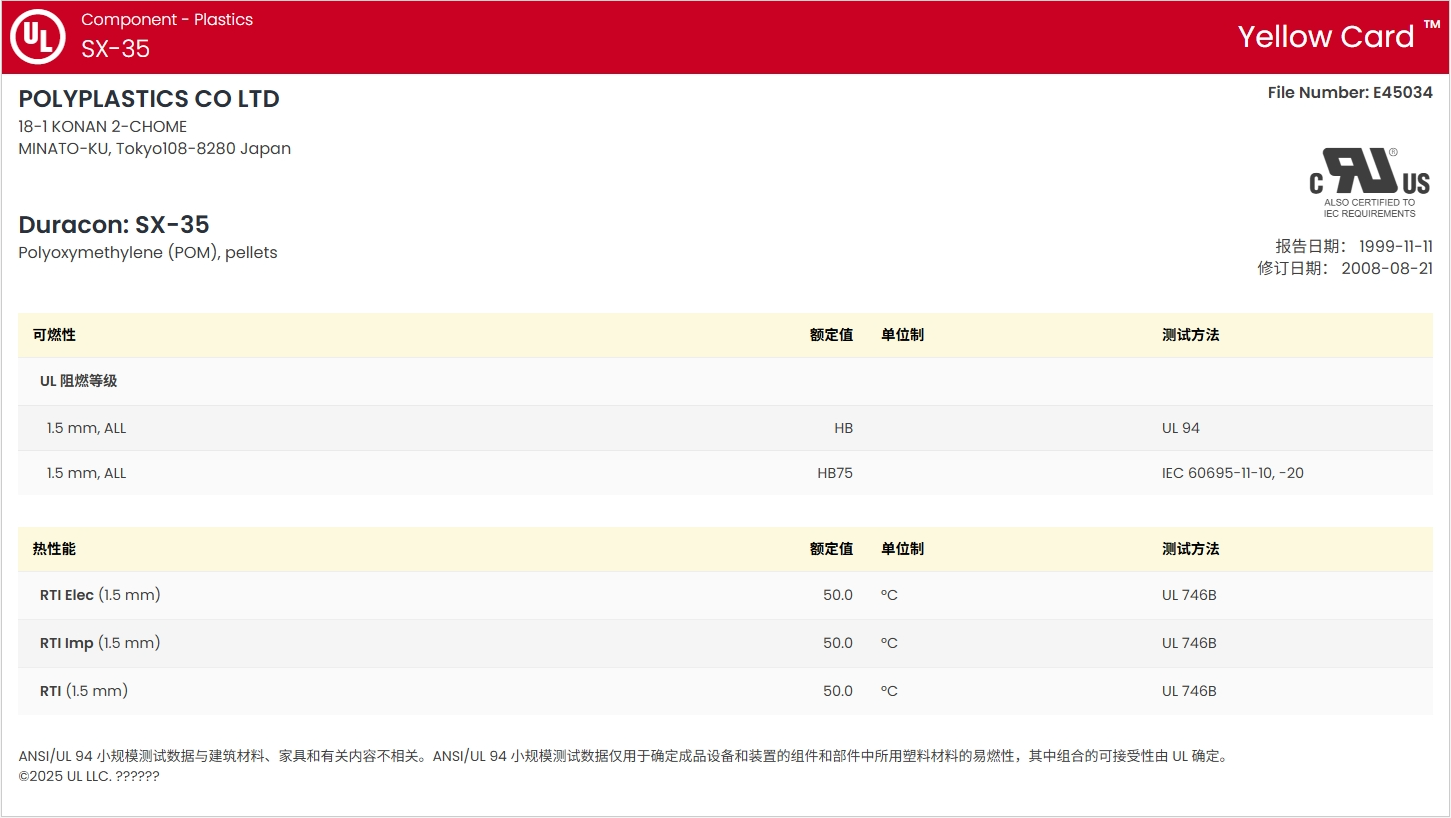

ul證書號：E45034-235805
材料特性：共聚物，良好的柔韌性
加工方法：粒子注射成型
供貨地區(qū)：北美洲，非洲和中東，拉丁美洲，歐洲，亞太地區(qū)
中國代理：蘇州希普能工程塑料
DURACON® SX-35 寶理POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.24 | g/cm³ | ISO 1183 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 1.3 | % | |
| 流動:2.00 mm | 1.3 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 900 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 26.0 | MPa | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | 25 | % | ISO 527-2 |
| 彎曲模量 | 800 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 32.0 | MPa | ISO 178 |
| 摩擦系數(shù) | JIS K7218 | ||
| 與鋼-動態(tài)2 | 0.52 | ||
| Dynamic3 | 0.45 | ||
| 磨損因數(shù) | JIS K7218 | ||
| 0.49 MPa,0.30 m/sec4 | < 1.0 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec5 | 300 | 10^-8 mm³/N·m | |
| 0.49 MPa,0.30 m/sec6 | 600 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec7 | 700 | 10^-8 mm³/N·m | |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 10 | kJ/m² | ISO 179/1eA |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 69.0 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動:23 到 55℃ | 1.1E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.7E-4 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 介電強(qiáng)度(3.00mm) | 25 | kV/mm | IEC 60243-1 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | HB | UL 94 | |
| 補(bǔ)充信息 | 額定值 | 單位制 | 測試方法 |
| Color Number | CF2002 | ||
| 備注 160x60x20mmt,Cavity Pressure 60 MPa 20.49 MPa,30 cm/s 3vs M90-44,0.06 MPa,15 cm/s 4vs C-Steel,Steel Side 5vs M90-44,M90-44 Side 6vs C-Steel,Material Side 7vs M90-44,Material Side |
|||
