DURACON® SF-15LV
聚甲醛（POM）共聚物>POM-I<
日本寶理塑料-Polyplastics
產(chǎn)品說明:
Low VOC High Impact, Flexible

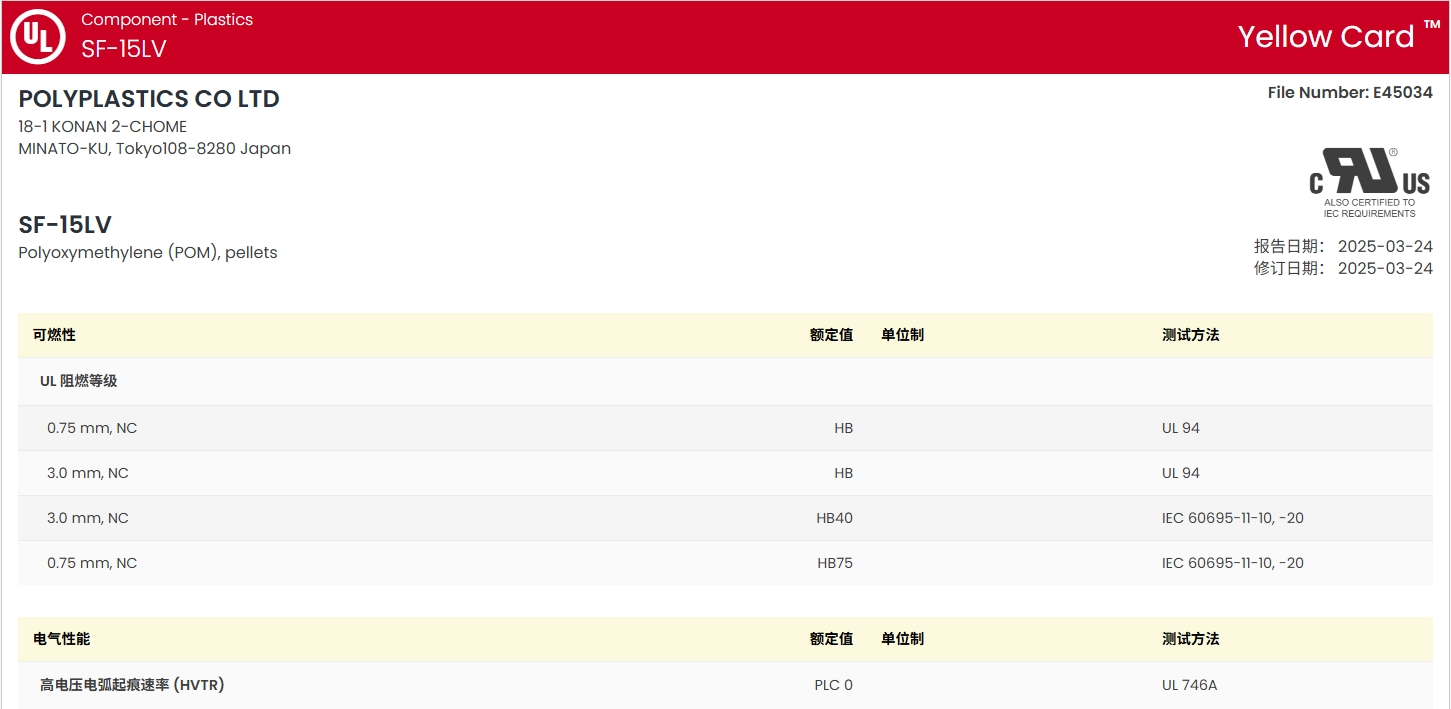

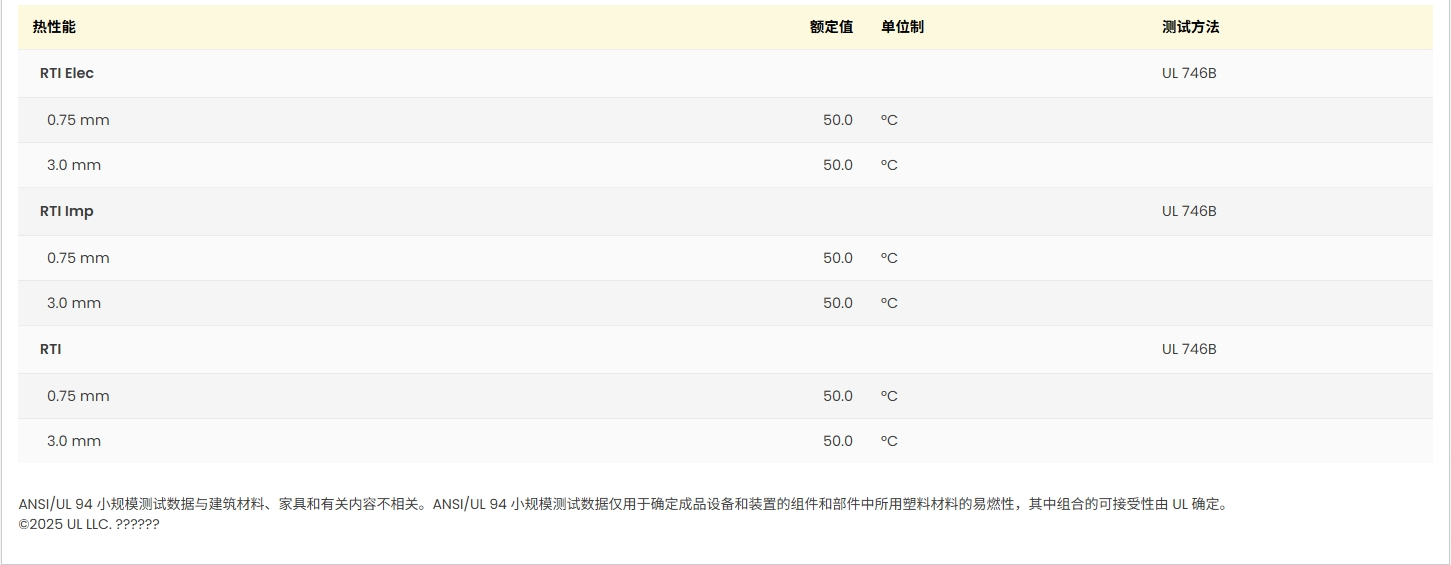

ul證書號(hào)：E45034-104742518
材料特性：共聚物，高抗撞擊，低 VOC，良好的柔韌性
加工方法：粒子注射成型
供貨地區(qū)：北美洲，非洲和中東，拉丁美洲，歐洲，亞太地區(qū)
中國代理：蘇州希普能工程塑料
DURACON® SF-15LV 寶理POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.32 | g/cm³ | ISO 1183 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 2.0 | % | |
| 流動(dòng):2.00 mm | 2.2 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.60 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 1750 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 38.0 | MPa | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | 100 | % | ISO 527-2 |
| 彎曲模量 | 1530 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 51.0 | MPa | ISO 178 |
| 摩擦系數(shù) | JIS K7218 | ||
| 與鋼-動(dòng)態(tài)2 | 0.50 | ||
| Dynamic3 | 0.50 | ||
| 磨損因數(shù) | JIS K7218 | ||
| 0.49 MPa,0.30 m/sec4 | < 0.010 | 10^-8 mm³/N·m | |
| 0.49 MPa,5.0E-3 m/sec5 | 50 | 10^-8 mm³/N·m | |
| 0.060 MPa,2.5E-3 m/sec6 | 400 | 10^-8 mm³/N·m | |
| 0.060 MPa,2.5E-3 m/sec7 | 500 | 10^-8 mm³/N·m | |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 15 | kJ/m² | ISO 179/1eA |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 72.0 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動(dòng):23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 1.0E+14 | ohms | IEC 60093 |
| 體積電阻率 | 3.0E+13 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度(3.00mm) | 18 | kV/mm | IEC 60243-1 |
| 補(bǔ)充信息 | 額定值 | 單位制 | 測(cè)試方法 |
| Color Number | CF2001 | ||
| 備注 160x60x2mmt, Cavity Pressure 60 MPa 2vs C-Steel, pressure 0.49 MPa, 30 cm/s 3vs M90-44, pressure 0.06 MPa, 15 cm/s 4vs C-Steel, Steel Side 5vs C-Steel, Material Side 6vs Material side 7vs Pressure |
|||
