DURACON® GH-20
聚甲醛 (POM) 共聚物
生產(chǎn)商：Polyplastics
Glass Fiber Reinforced GF20% Reinforced

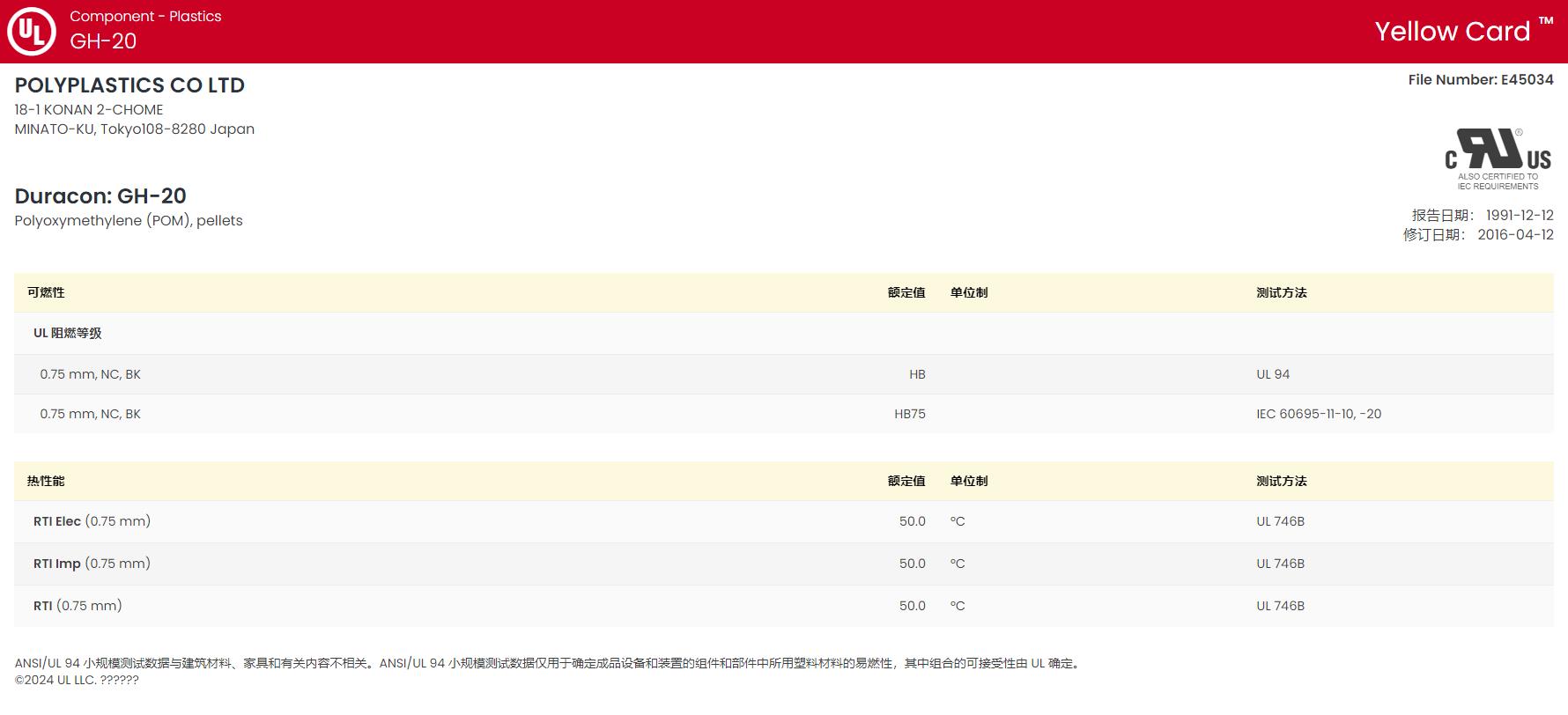

黃卡號(hào)碼：E45034-235836
填充材料：玻璃纖維20%增強(qiáng)
材料特性：共聚物
標(biāo)識(shí)代碼：POM-GF20
外觀加工：粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、歐洲、亞太地區(qū)
寶理代理：蘇州希普能工程塑料
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.54 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動(dòng)速率）(190℃/2.16kg) | 3.0 | g/10 min | ISO 1133 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 2.3 | cm³/10min | ISO 1133 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 1.1 | % | |
| 流動(dòng):2.00 mm | 0.80 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.70 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 7000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 100 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.0 | % | ISO 527-2 |
| 彎曲模量 | 6000 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 135 | MPa | ISO 178 |
| 摩擦系數(shù) | JIS K7218 | ||
| 與鋼-動(dòng)態(tài)2 | 0.55 | ||
| Dynamic3 | 0.42 | ||
| 磨損因數(shù) | JIS K7218 | ||
| 0.49 MPa,0.30 m/sec4 | 200 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec5 | 300 | 10^-8 mm³/N·m | |
| 0.49 MPa,0.30 m/sec6 | 7000 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec7 | 10000 | 10^-8 mm³/N·m | |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 5.2 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測(cè)試方法 |
| 洛氏硬度(M計(jì)秤) | 85 | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 158 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動(dòng):23 到 55℃ | 3.0E-5 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.0E-4 | cm/cm/℃ | |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | HB | UL 94 | |
| 補(bǔ)充信息 | 額定值 | 單位制 | 測(cè)試方法 |
| Color Number | CF3500 | ||
| 備注 160x60x2mmt, Cavity Pressure 60 MPa 20.49 MPa, 30 cm/s 3vs M90-44, 0.06 MPa, 15 cm/s 4vs C-Steel, Steel Side 5vs M90-44, Material Side 6vs C-Steel, Material Side 7vs M90-44, M90-44 Side |
|||
