DURACON® EW-02
聚甲醛 (POM) 共聚物 + PE (Acetal (POM) Copolymer+PE)
生產(chǎn)商：Polyplastics
Electric Conductive Anti-static, High Sliding

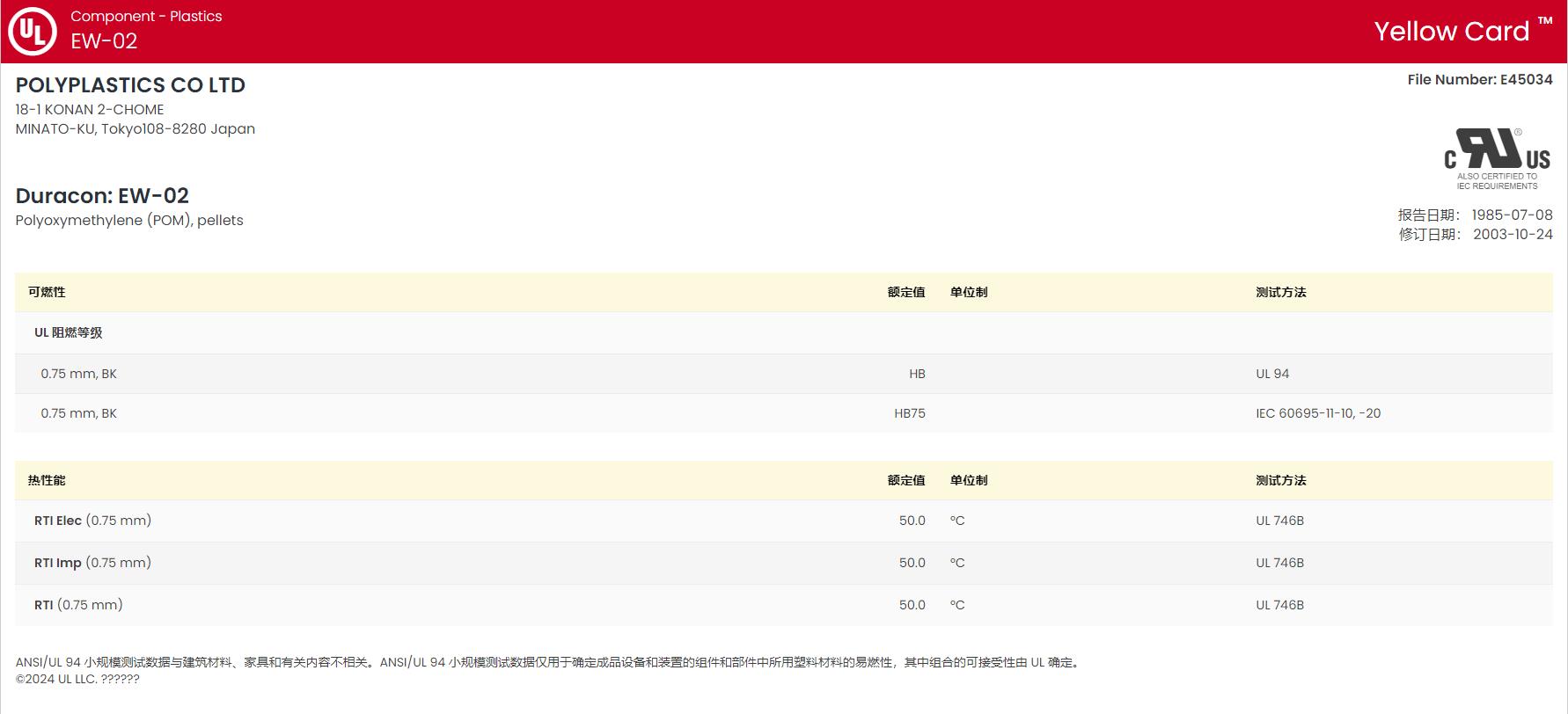

黃卡號碼：E45034-235721
填充材料：炭粉10%混合
材料特性：導(dǎo)電、低摩擦系數(shù)、共聚物、抗靜電
標識代碼：POM+PE-CD10
外觀加工：粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、歐洲、亞太地區(qū)
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.37 | g/cm³ | ISO 1183 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 2.1 | % | |
| 流動:2.00 mm | 2.2 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 1.3 | % | ISO 62 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 2750 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 38.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.7 | % | ISO 527-2 |
| 彎曲模量 | 2500 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 64.0 | MPa | ISO 178 |
| 摩擦系數(shù)2(與鋼 - 動態(tài)) | 0.20 | JIS K7218 | |
| 磨損因數(shù) | JIS K7218 | ||
| 0.49 MPa,0.30 m/sec3 | < 1.0 | 10^-8 mm³/N·m | |
| 0.49 MPa,0.30 m/sec4 | 70 | 10^-8 mm³/N·m | |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 1.4 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測試方法 |
| 洛氏硬度(M 計秤) | 80 | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 77.0 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動:23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.3E-4 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 5.0E+2 | ohms | 內(nèi)部方法 |
| 體積電阻率 | 1.0E+2 | ohms·cm | 內(nèi)部方法 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | HB | UL 94 | |
| 補充信息 | 額定值 | 單位制 | 測試方法 |
| Color Number | CD3502 | ||
| 備注 160×60×2mmt, Cavity Pressure 60 MPa 2vs C-Steel, pressure 0.49MPa, 30cm/s 3vs C-Steel, steel side 4vs C-Steel, material side |
|||
