Ultradur® B 4406 G2
聚丁烯對苯二甲酸酯(PBT)PBT FR (17)
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Injection molding grade with 10% glass fibers for parts requiring enhanced fire resistance (eg relay housings, coil formers, switches, lighting components, plug-and-socket connectors).

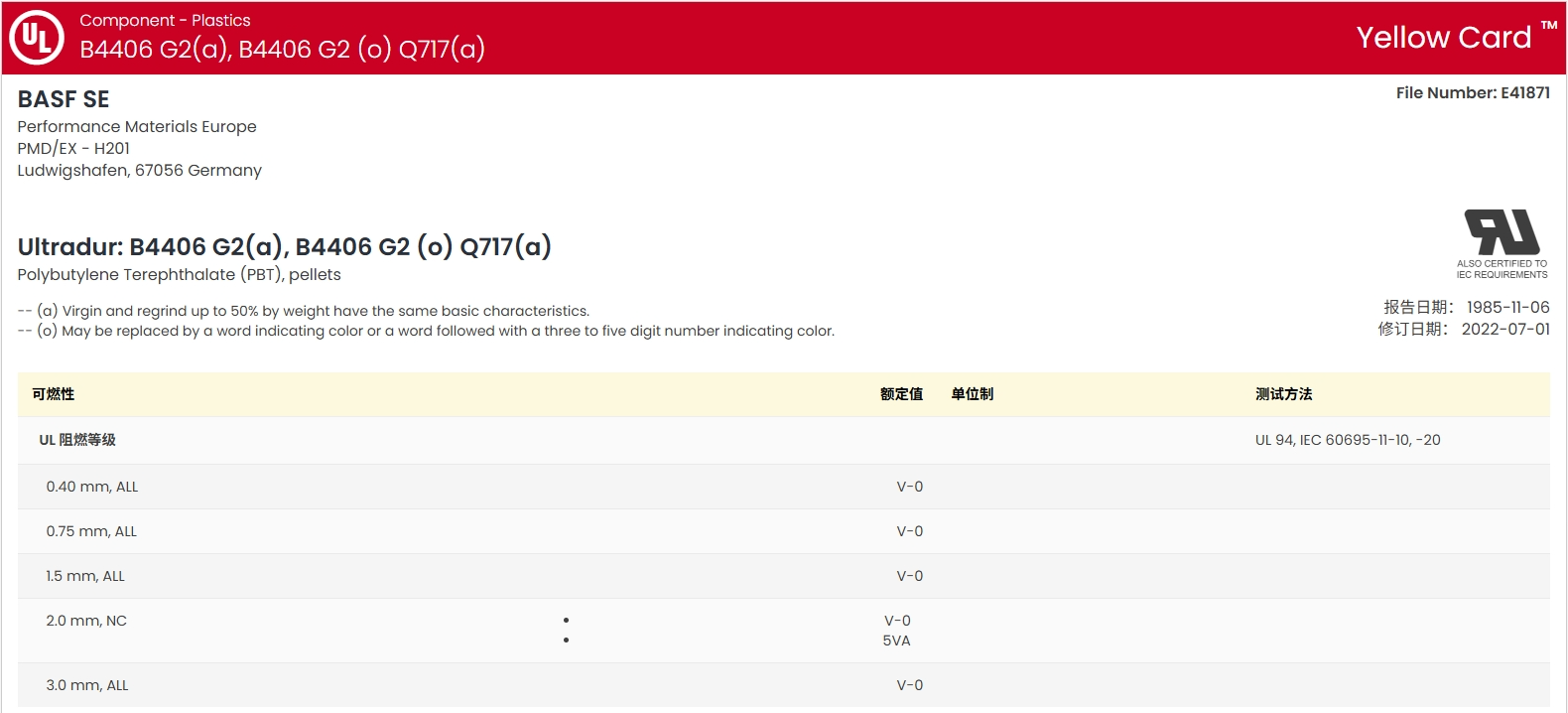

ul證書號：E41871-233786
增強材料：玻璃纖維10%增強
含添加劑：阻燃劑
材料特性：阻燃
材料用途：開關(guān)，連接器，外殼，照明應(yīng)用
加工方法：粒子注射成型
供貨地區(qū)：亞太地區(qū)，歐洲
中國代理：蘇州希普能工程塑料
Ultradur® B 4406 G2巴斯夫中文加工參數(shù)表

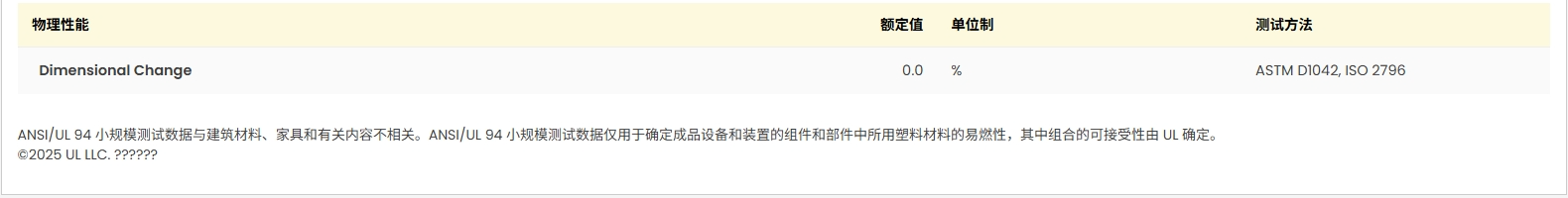

| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.52 | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70到0.80 | g/cm³ | |
| 熔融體積流量（MVR）(275℃/2.16kg) | 15 | cm³/10min | ISO 1133 |
| 收縮率 | |||
| 垂直 | 1.3 | % | |
| 流動 | 0.60 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘數(shù)1 | 120 | cm³/g | ISO 307 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 5500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 95.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.3 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 5.0 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | ||
| -30℃ | 40 | kJ/m² | |
| 23℃ | 40 | kJ/m² | |

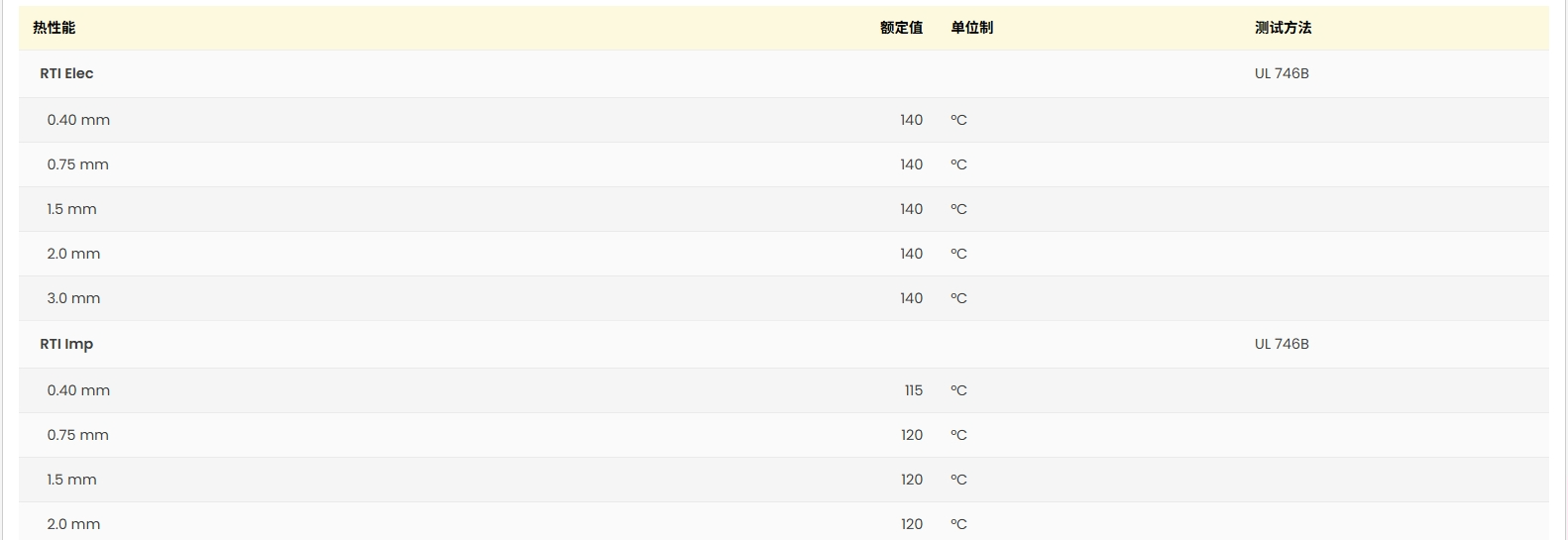

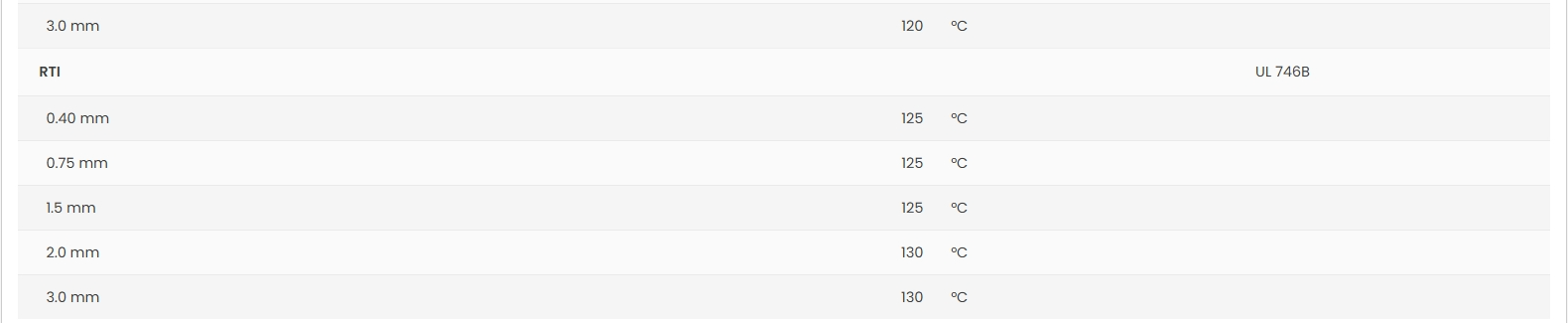

| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 215 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 190 | ℃ | ISO 75-2/A |
| 熔融溫度 | 223 | ℃ | ISO 11357-3 |

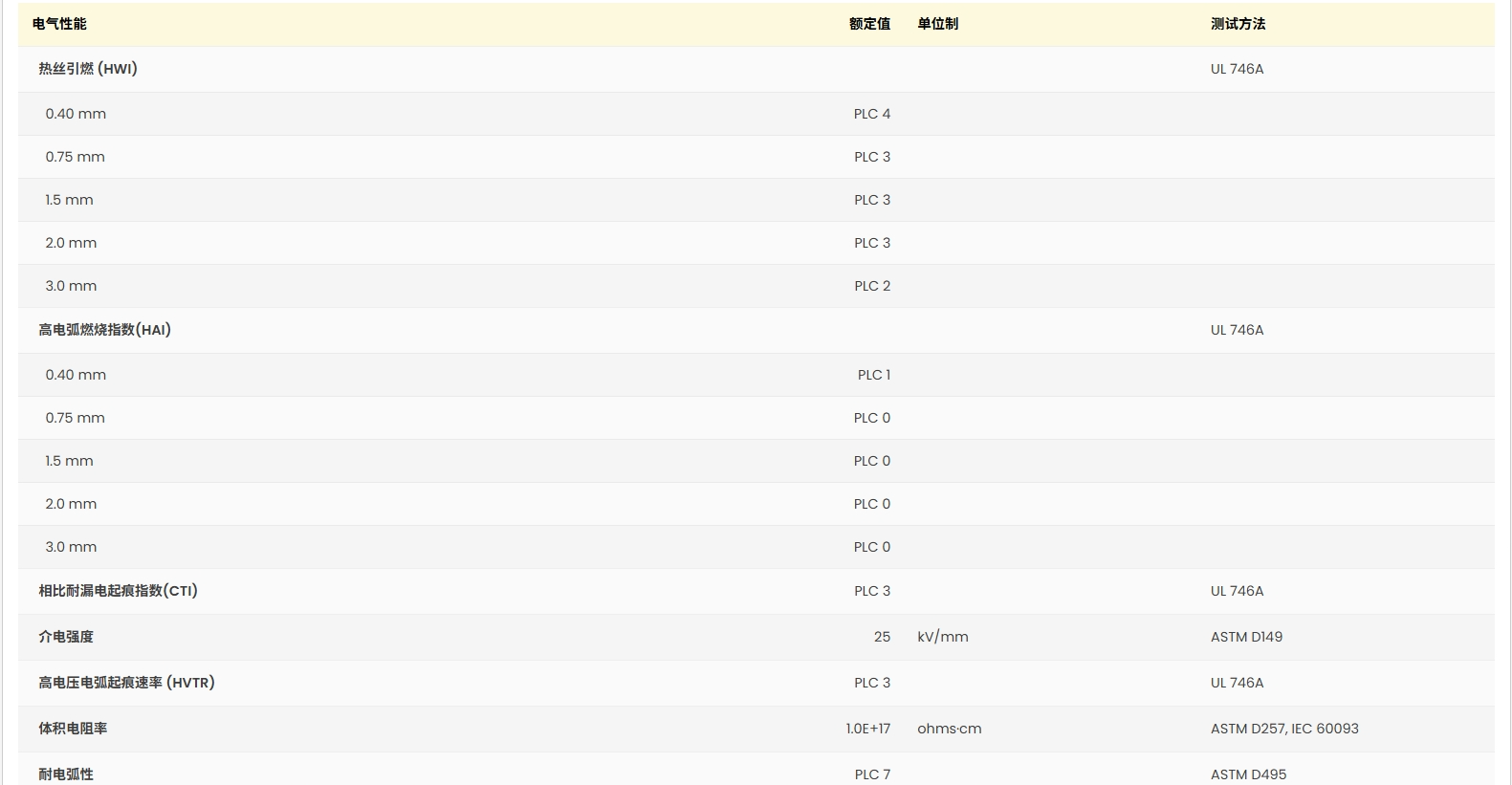

| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相對電容率(1MHz) | 3.50 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.015 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 225 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| 灼熱絲易燃指數(shù)(1.0mm) | 960 | ℃ | IEC 60695-2-12 |
| 極限氧指數(shù) | 30 | % | ISO 4589-2 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80到120 | ℃ | |
| 干燥時間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 料斗溫度 | 80 | ℃ | |
| 料筒后部溫度 | 240 | ℃ | |
| 料筒中部溫度 | 245 | ℃ | |
| 料筒前部溫度 | 250 | ℃ | |
| 射嘴溫度 | 250 | ℃ | |
| 加工（熔體）溫度 | 250到275 | ℃ | |
| 模具溫度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 備注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
