Ultradur® B 4300 G6 HR BK15116
聚丁烯對(duì)苯二甲酸酯(PBT)PBT-GF30
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultradur B 4300 G6 HR BK15116 is a hydrolysis resistant, pigmented black 30% fiberglass reinforced PBT, exhibiting good balance of properties and flow.
Ultradur B 4300 G6 HR BK15116 was developed for automotive connectors designed to meet USCAR Class III requirements.
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好，耐水解
材料用途：連接器，汽車(chē)領(lǐng)域的應(yīng)用
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料

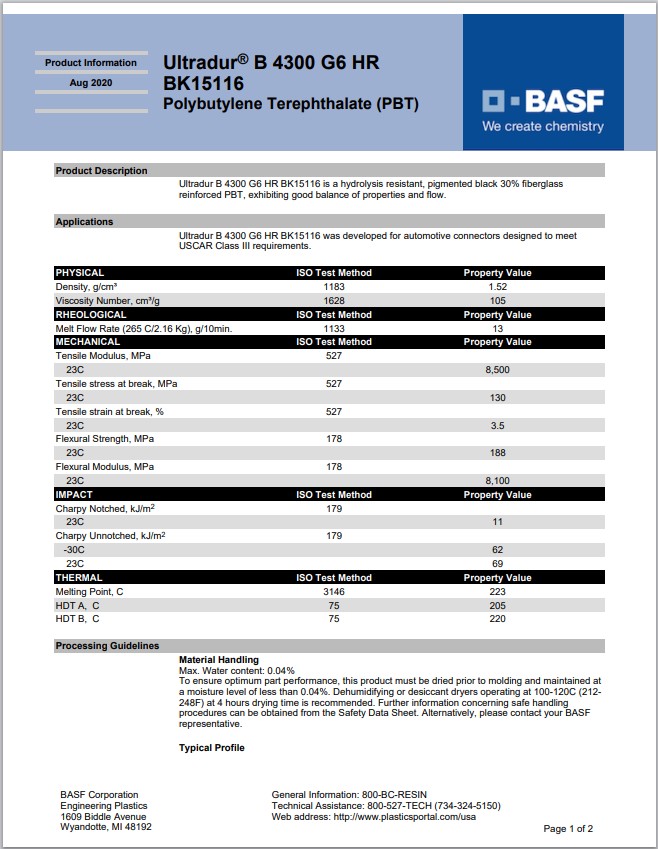

Ultradur® B 4300 G6 HR BK15116巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.52 | g/cm³ | ISO 1183 |
| 粘數(shù) | 105 | cm³/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 8500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.5 | % | ISO 527-2 |
| 彎曲模量(23℃) | 8100 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 188 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 11 | kJ/m² | ISO 179 |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 62 | kJ/m² | |
| 23℃ | 69 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100到120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250到270 | ℃ | |
| 模具溫度 | 60到100 | ℃ | |
| 注塑壓力 | 3.50到12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
