Ultradur® B 4300 G6 HR
聚丁烯對(duì)苯二甲酸酯(PBT)PBT-GF30
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Injection-moulding grade with 30% glass-fibres; for rigid and dimensionally stable technical parts with increased requirements on hydrolysis resistance. For example automotive connectors and housings for electronic units under the hood.
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好，耐水解，Good Rigidity
材料用途：連接器，汽車(chē)的發(fā)動(dòng)機(jī)罩下的零件，汽車(chē)領(lǐng)域的應(yīng)用，外殼
加工方法：黑色和自然色粒子注射成型
供貨地區(qū)：歐洲，亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料

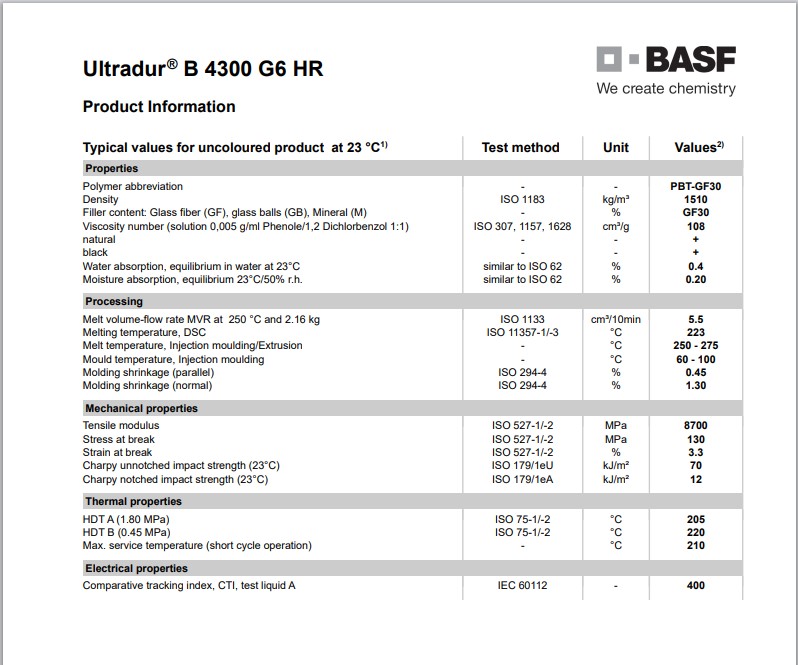

Ultradur® B 4300 G6 HR巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.51 | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 到 0.80 | g/cm³ | |
| 熔融體積流量（MVR）(250℃/2.16kg) | 5.5 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 1.3 | % | |
| 流動(dòng) | 0.45 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘數(shù)1 | 108 | cm³/g | ISO 307 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 8700 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.3 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 12 | kJ/m² | ISO 179/1eA |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 70 | kJ/m² | ISO 179/1eU |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 熔融溫度 | 223 | ℃ | ISO 11357-3 |
| 最高使用溫度-short cycle operation | 210 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 漏電起痕指數(shù)(解決方案A) | 400 | V | IEC 60112 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 到 120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 料斗溫度 | 80 | ℃ | |
| 料筒后部溫度 | 250 | ℃ | |
| 料筒中部溫度 | 255 | ℃ | |
| 料筒前部溫度 | 260 | ℃ | |
| 射嘴溫度 | 260 | ℃ | |
| 加工（熔體）溫度 | 250 到 275 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 備注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
