Ultradur® B 4300 G6
聚丁烯對苯二甲酸酯(PBT)
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultradur B 4300 G6 is an easy flowing injection molding PBT with 30% glass fiber reinforcement for rigid, tough, and dimensionally stable parts.
Typical applications include windshield wiper arms, printed circuit boards, housings, consoles, contact carriers, and covers.
ul 證書號:E36632-531668,E41871-233778
增強材料:玻璃纖維30%增強
材料特性:尺寸穩(wěn)定性良好,良好的流動性,韌性良好,Good Rigidity
材料用途:保護性遮蓋物,汽車領(lǐng)域的應(yīng)用,外殼,印刷電路板
加工方法:粒子注射成型
供貨地區(qū):北美洲,歐洲,亞太地區(qū)
中國代理:蘇州希普能工程塑料
Ultradur® B 4300 G6巴斯夫中文加工參數(shù)表
物理性能 | 額定值 | 單位制 | 測試方法 |
密度/比重 | 1.53 | g/cm³ | ASTM D792,ISO 1183 |
熔融體積流量(MVR)(250℃/2.16kg) | 11 | cm³/10min | ISO 1133 |
收縮率 | |||
流動:3.18 mm | 0.30 | % | |
垂直 | 1.1 | % | ISO 294-4 |
流動 | 0.34 | % | ISO 294-4 |
吸水率 | |||
飽和 | 0.40 | % | ASTM D570 |
飽和,23℃ | 0.40 | % | ISO 62 |
平衡,50% RH | 0.20 | % | ASTM D570 |
平衡,23℃,50% RH | 0.20 | % | ISO 62 |
Viscosity Number (Reduced Viscosity) | 102.0 | ml/g | ISO 1628 |
機械性能 | 額定值 | 單位制 | 測試方法 |
拉伸模量(23℃) | 10000 | MPa | ISO 527-1 |
抗張強度 | |||
斷裂,23℃ | 135 | MPa | ASTM D638,ISO 527-2 |
斷裂,-40℃ | 204 | MPa | ISO 527-2 |
伸長率 | |||
斷裂,23℃ | 2.5 | % | ASTM D638,ISO 527-2 |
斷裂,-40℃ | 2.8 | % | ISO 527-2 |
拉伸蠕變模量(1000hr) | 7500 | MPa | ISO 899-1 |
彎曲模量 | |||
23℃ | 8070 | MPa | ASTM D790 |
23℃ | 8800 | MPa | ISO 178 |
彎曲應(yīng)力(23℃) | 200 | MPa | ISO 178 |
沖擊性能 | 額定值 | 單位制 | 測試方法 |
簡支梁缺口沖擊強度(23℃) | 11 | kJ/m² | ISO 179 |
簡支梁無缺口沖擊強度 | ISO 179 | ||
-30℃ | 74 | kJ/m² | |
23℃ | 67 | kJ/m² | |
懸壁梁缺口沖擊強度(23℃) | 91 | J/m | ASTM D256 |
熱性能 | 額定值 | 單位制 | 測試方法 |
載荷下熱變形溫度 | |||
0.45 MPa,未退火 | 220 | ℃ | ASTM D648,ISO 75-2/B |
1.8 MPa,未退火 | 210 | ℃ | ASTM D648 |
1.8 MPa,未退火 | 215 | ℃ | ISO 75-2/A |
熔融峰值溫度 | 223 | ℃ | ASTM D3418,ISO 3146 |
線形熱膨脹系數(shù)-流動 | 2.5E-5 | cm/cm/℃ | |

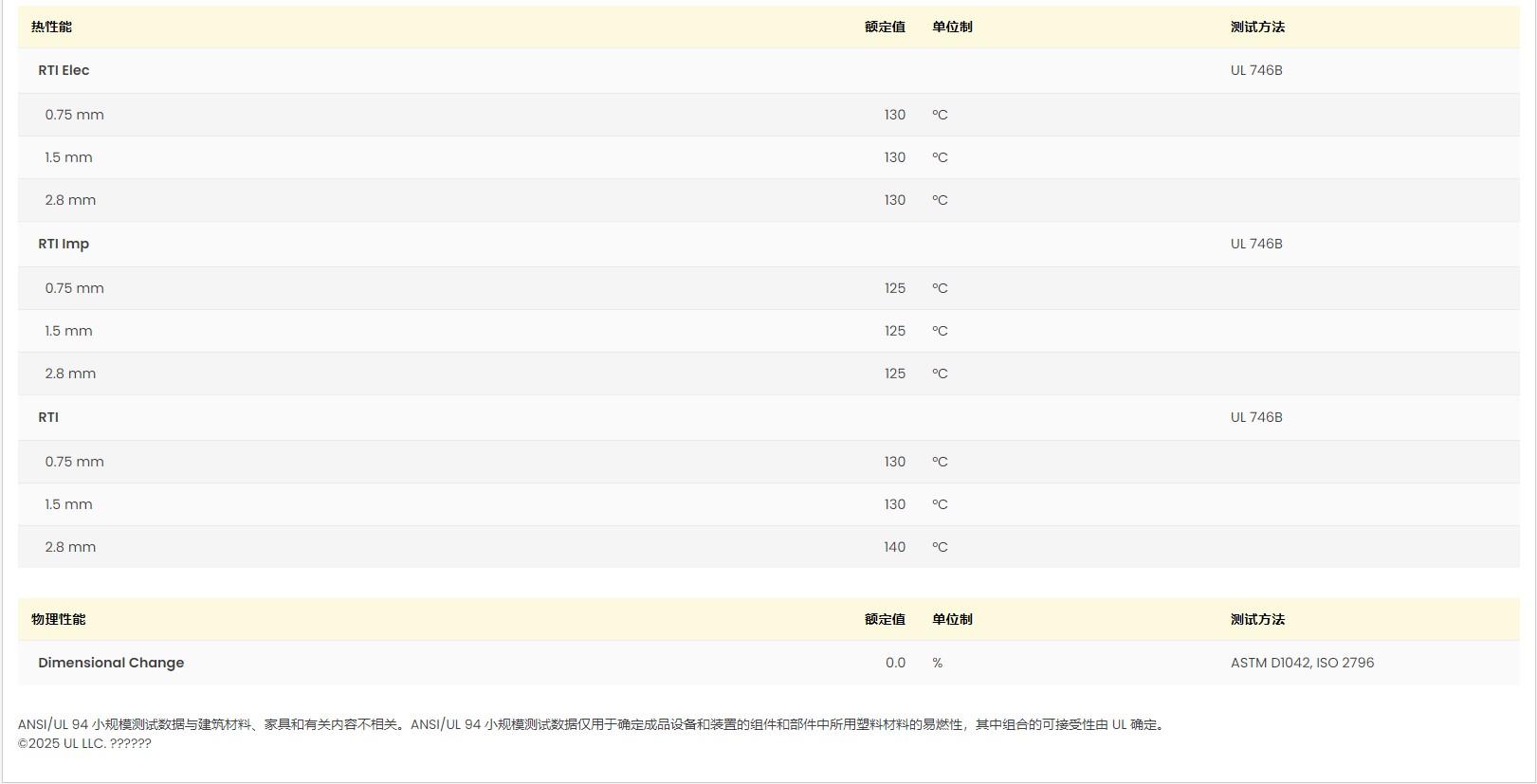

RTI Elec | UL 746B | ||
0.75 mm | 130 | ℃ | |
1.5 mm | 130 | ℃ | |
3.0 mm | 130 | ℃ | |
RTI Imp | UL 746B | ||
1.5 mm | 105 | ℃ | |
3.0 mm | 125 | ℃ | |
RTI(3.0 mm) | 140 | ℃ | UL 746B |

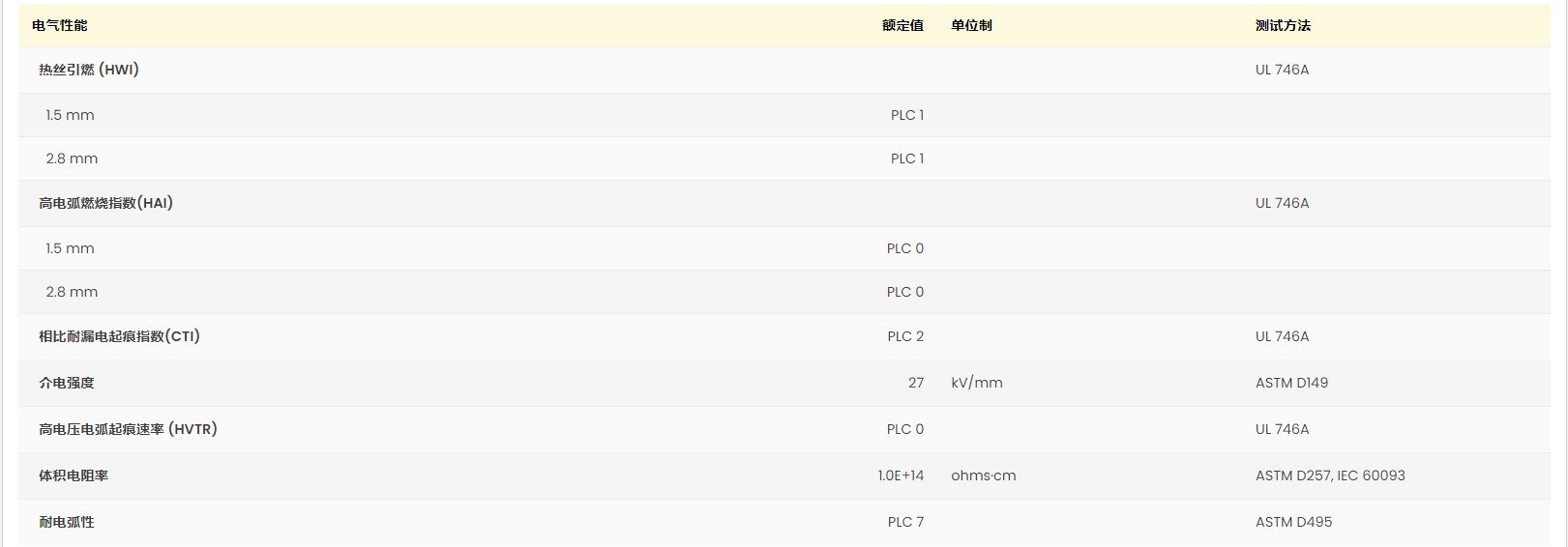

電氣性能 | 額定值 | 單位制 | 測試方法 |
表面電阻率 | |||
1.50 mm | 1.0E+13 | ohms | ASTM D257 |
-- | 1.0E+13 | ohms | IEC 60093 |
體積電阻率 | |||
1.50 mm | > 1.0E+15 | ohms·cm | ASTM D257 |
-- | > 1.0E+15 | ohms·cm | IEC 60093 |
介電常數(shù) | IEC 60250 | ||
100 Hz | 4.00 | ||
1 MHz | 3.80 | ||
耗散因數(shù) | IEC 60250 | ||
100 Hz | 2.5E-3 | ||
1 MHz | 0.017 | ||
漏電起痕指數(shù) | 375 | V | IEC 60112 |
可燃性 | 額定值 | 單位制 | 測試方法 |
UL 阻燃等級 | UL 94 | ||
1.5 mm | HB | ||
3.0 mm | HB | ||
注射 | 額定值 | 單位制 | |
干燥溫度 | 100到120 | ℃ | |
干燥時間 | 4.0 | hr | |
建議的最大水分含量 | 0.040 | % | |
加工(熔體)溫度 | 250到270 | ℃ | |
模具溫度 | 60到100 | ℃ | |
注塑壓力 | 3.50到12.5 | MPa | |
注射速度 | 快速 | ||
背壓 | < 1.00 | MPa |
