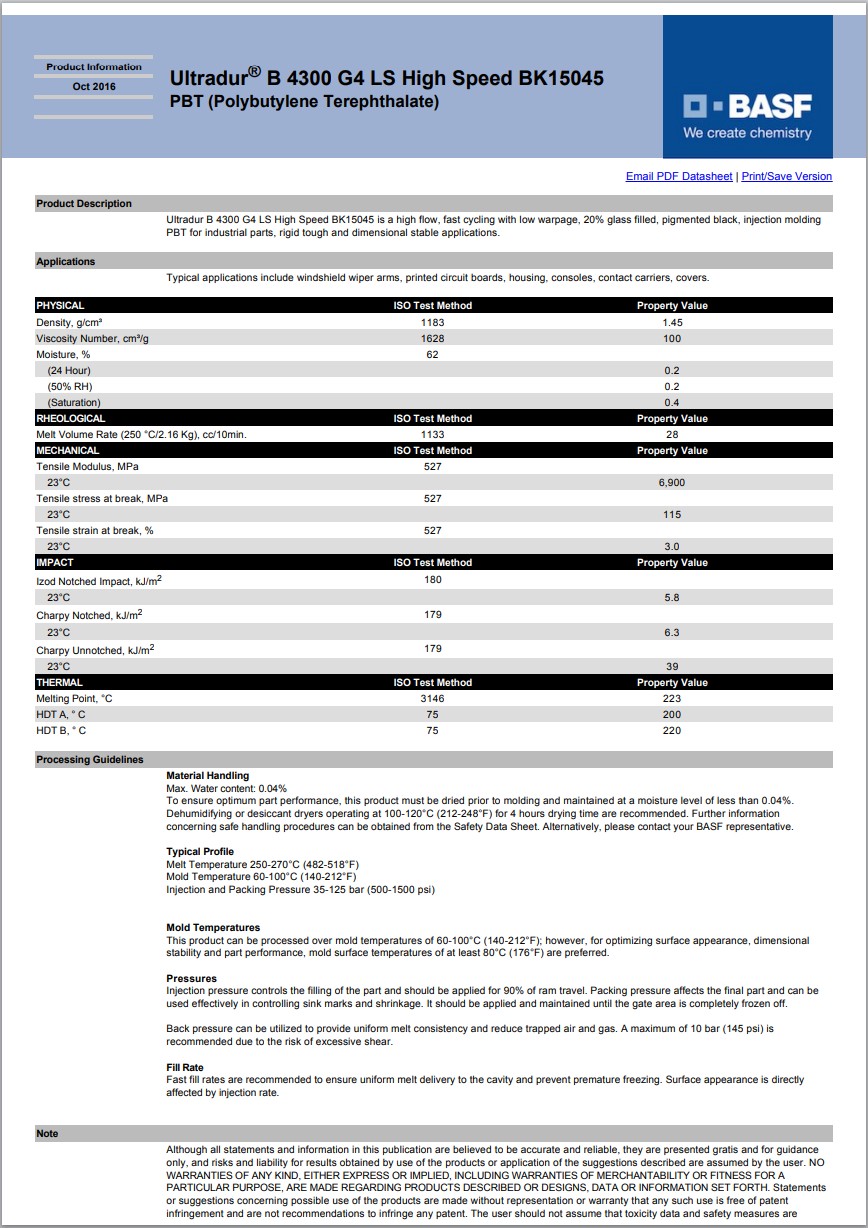

Ultradur® B 4300 G4 LS High Speed BK15045
聚丁烯對(duì)苯二甲酸酯(PBT)
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultradur B 4300 G4 LS High Speed BK15045 is a high flow, fast cycling with low warpage, 20% glass filled, pigmented black, injection molding PBT for industrial parts, rigid tough and dimensional stable applications.
Typical applications include windshield wiper arms, printed circuit boards, housing, consoles, contact carriers, covers.
增強(qiáng)材料:玻璃纖維20%增強(qiáng)
材料特性:尺寸穩(wěn)定性良好,低翹曲,快的成型周期,流動(dòng)性高,韌性良好,Good Rigidity
材料用途:保護(hù)性遮蓋物,工業(yè)部件,汽車領(lǐng)域的應(yīng)用,外殼,印刷電路板
加工方法:黑色粒子注射成型
供貨地區(qū):北美洲
中國(guó)代理:蘇州希普能工程塑料
Ultradur® B 4300 G4 LS High Speed BK15045巴斯夫中文加工參數(shù)表
物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
密度 | 1.45 | g/cm³ | ISO 1183 |
熔融體積流量(MVR)(250℃/2.16kg) | 28 | cm³/10min | ISO 1133 |
吸水率 | ISO 62 | ||
24 hr,23℃ | 0.20 | % | |
飽和,23℃ | 0.40 | % | |
平衡,23℃,50% RH | 0.20 | % | |
Viscosity Number (Reduced Viscosity) | 100.0 | ml/g | ISO 1628 |
機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
拉伸模量(23℃) | 6900 | MPa | ISO 527-1 |
拉伸應(yīng)力(斷裂,23℃) | 115 | MPa | ISO 527-2 |
拉伸應(yīng)變(斷裂,23℃) | 3.0 | % | ISO 527-2 |
沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 6.3 | kJ/m² | ISO 179 |
簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 39 | kJ/m² | ISO 179 |
懸壁梁缺口沖擊強(qiáng)度(23℃) | 5.8 | kJ/m² | ISO 180 |
熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
載荷下熱變形溫度 | |||
0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
1.8 MPa,未退火 | 200 | ℃ | ISO 75-2/A |
溶融溫度(DSC) | 223 | ℃ | ISO 3146 |
注射 | 額定值 | 單位制 | |
干燥溫度 | 100 到 120 | ℃ | |
干燥時(shí)間 | 4.0 | hr | |
建議的最大水分含量 | 0.040 | % | |
加工(熔體)溫度 | 250 到 270 | ℃ | |
模具溫度 | 60 到 100 | ℃ | |
注塑壓力 | 3.50 到 12.5 | MPa | |
注射速度 | 快速 | ||
背壓 | < 1.00 | MPa |
