Ultradur® B 4300 G4 High Speed
聚丁烯對苯二甲酸酯(PBT) ，PBT-GF20
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Easy flowing injection molding grade with 20% glass fibers; for rigid, tough and dimensionally stable technical parts (eg car-door handles, housings for small electric motors, headlamp retainers and drum controllers).
黃卡號碼：E36632-101287333，E41871-101983115
增強材料：玻璃纖維20%增強
材料特性：尺寸穩(wěn)定性良好，良好的流動性，高剛性，韌性良好
材料用途：把手，工程配件，汽車領域的應用，電機外殼
加工方法：黑色和自然色粒子注射成型
供貨地區(qū)：歐洲
中國代理：蘇州希普能工程塑料

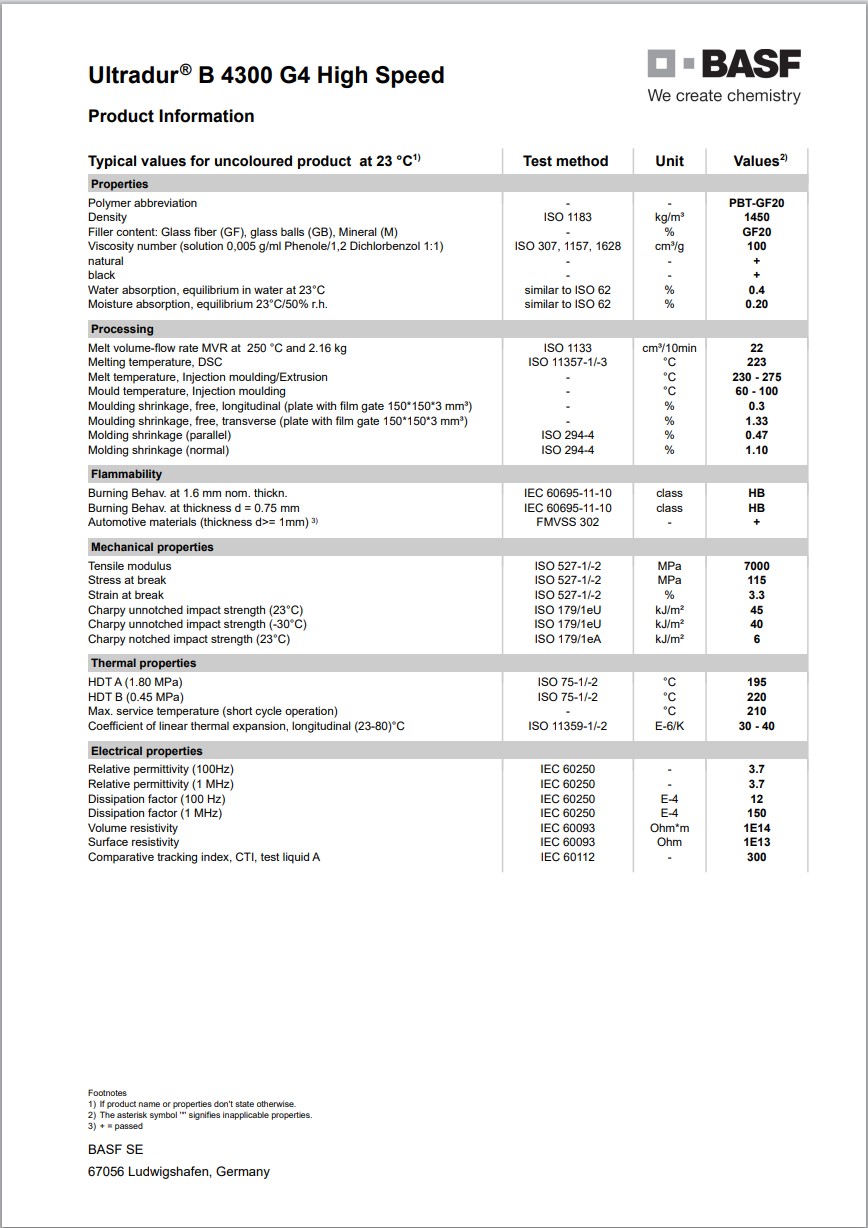

Ultradur® B 4300 G4 High Speed巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.45 | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70到0.80 | g/cm³ | |
| 熔融體積流量（MVR）(250℃/2.16kg) | 22 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 1.1 | % | |
| 流動 | 0.47 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘數(shù)1 | 100 | cm³/g | ISO 307 |
| 模具收縮性2 | |||
| free,longitudinal | 0.30 | % | |
| free,transverse | 1.33 | % | |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 7000 | MPa | ISO 527-1 |
| 拉伸應力(斷裂) | 115 | MPa | ISO 527-2 |
| 拉伸應變(斷裂) | 3.3 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 6.0 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | ||
| -30℃ | 40 | kJ/m² | |
| 23℃ | 45 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 195 | ℃ | ISO 75-2/A |
| 熔融溫度 | 223 | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù)-流動(23到80℃) | 3.0E-5到4.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 最高使用溫度-short cycle operation | 210 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相對電容率 | IEC 60250 | ||
| 100 Hz | 3.70 | ||
| 1 MHz | 3.70 | ||
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 1.2E-3 | ||
| 1 MHz | 0.015 | ||
| 漏電起痕指數(shù)(解決方案A) | 300 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| 可燃性等級 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80到120 | ℃ | |
| 干燥時間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 料斗溫度 | 80 | ℃ | |
| 料筒后部溫度 | 250 | ℃ | |
| 料筒中部溫度 | 255 | ℃ | |
| 料筒前部溫度 | 260 | ℃ | |
| 射嘴溫度 | 260 | ℃ | |
| 加工（熔體）溫度 | 230到275 | ℃ | |
| 模具溫度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 備注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ |
|||
