Ultradur® B 4300 G4 FC
聚丁烯對(duì)苯二甲酸酯(PBT)
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultradur B 4300 G4 FC is a easy flowing injection molding food contact PBT with 20% glass fiber reinforcement for rigid, tough, and dimensionally stable parts.

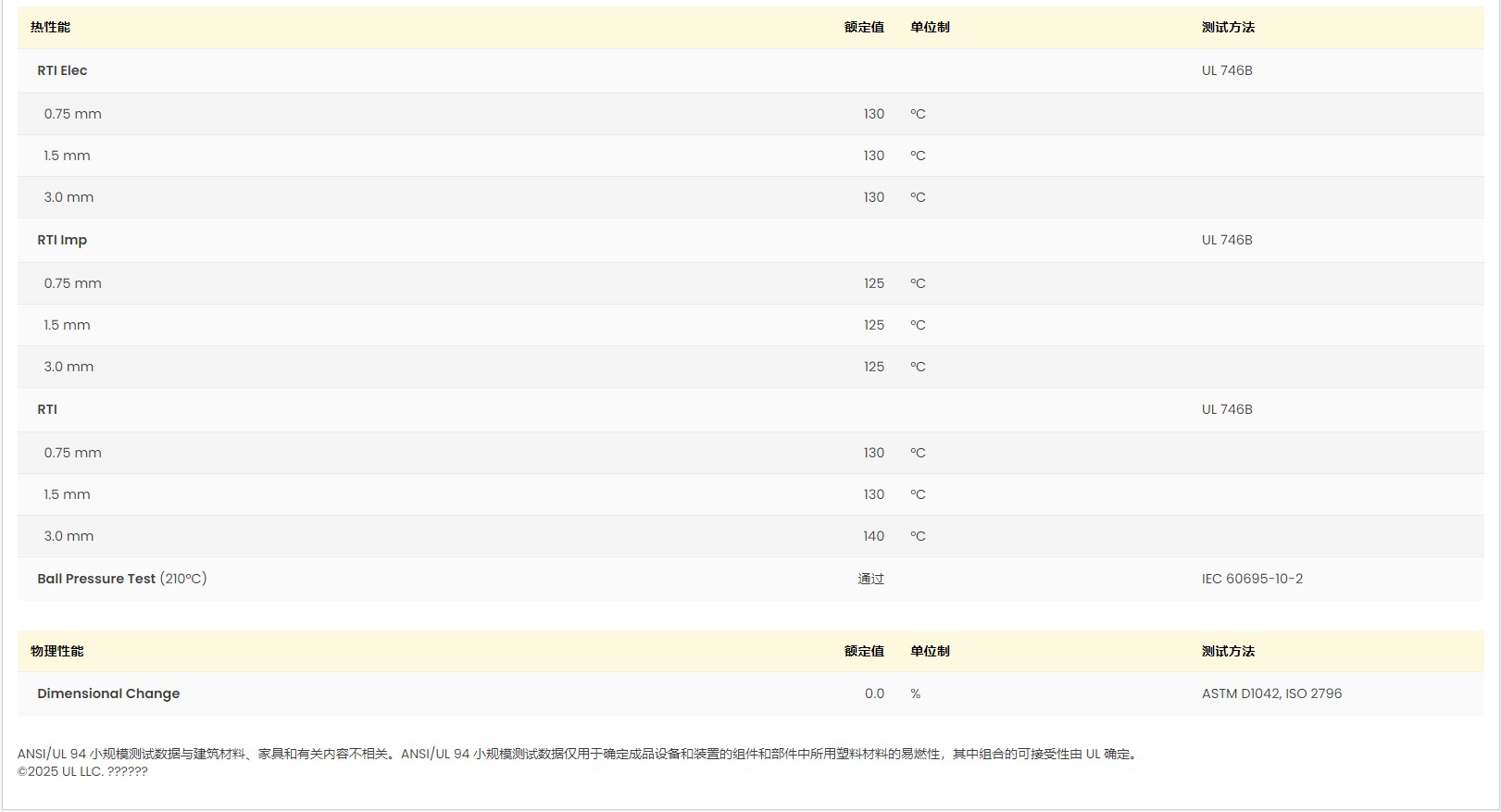

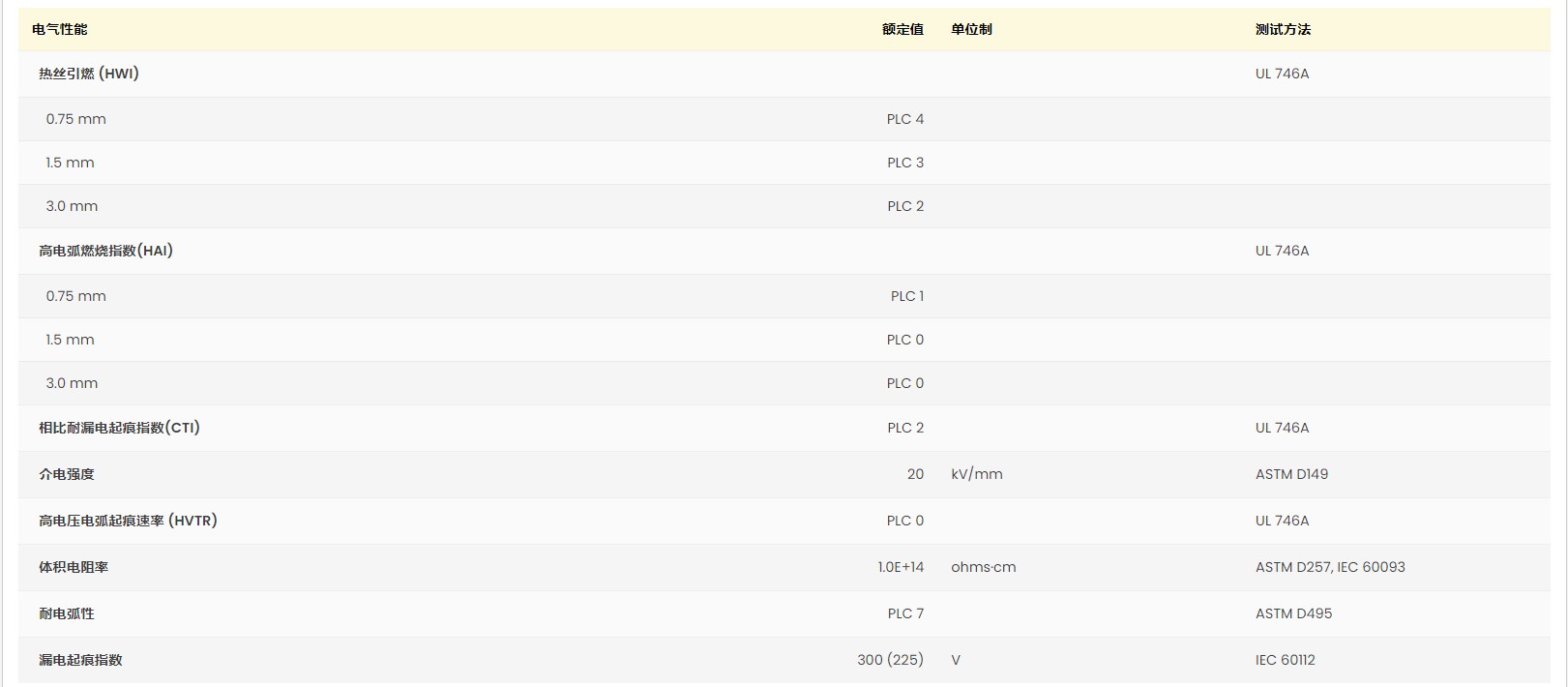

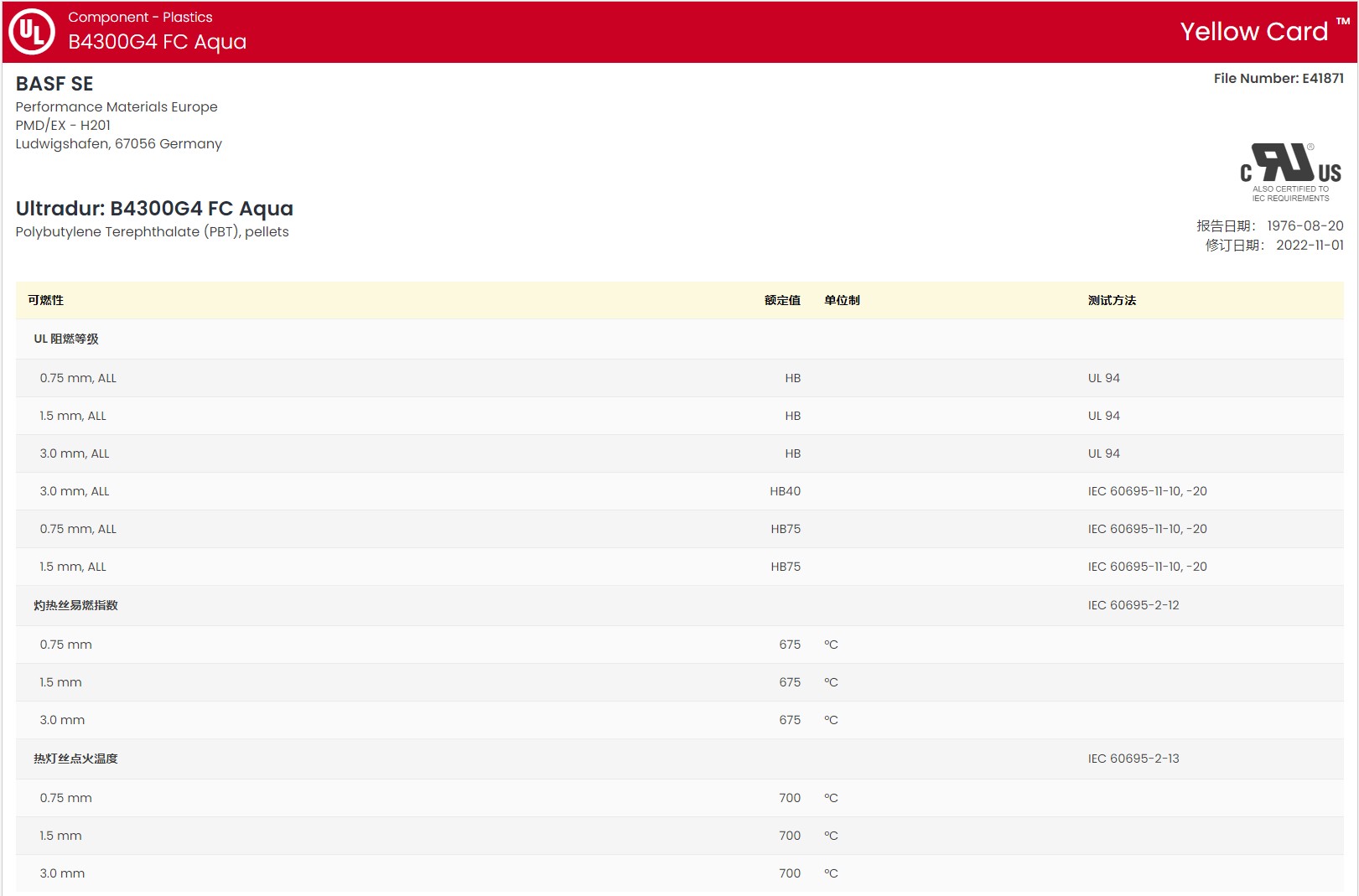

黃卡號(hào)碼：E41871-102534066
增強(qiáng)材料：玻璃纖維20%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好，良好的流動(dòng)性，食品接觸級(jí)，韌性良好，Good Rigidity
材料用途：汽車領(lǐng)域的應(yīng)用，電機(jī)外殼
加工方法：粒子注射成型
供貨地區(qū)：北美洲，歐洲
中國(guó)代理：蘇州希普能工程塑料
Ultradur® B 4300 G4 FC巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.45 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(250℃/2.16kg) | 14 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 1.2 | % | |
| 流動(dòng) | 0.43 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| Viscosity Number (Reduced Viscosity) | 107.0 | ml/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 7000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 115 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.5 | % | ISO 527-2 |
| 彎曲應(yīng)力(23℃) | 170 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 6.0 | kJ/m² | ISO 179 |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 54 | kJ/m² | |
| 23℃ | 58 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù)-流動(dòng) | 3.5E-5 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 介電常數(shù) | IEC 60250 | ||
| 100 Hz | 3.70 | ||
| 1 MHz | 3.70 | ||
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 1.2E-3 | ||
| 1 MHz | 0.015 | ||
| 漏電起痕指數(shù) | 300 | V | IEC 60112 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250 到 270 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| 注塑壓力 | 3.45 到 10.3 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
