Ultradur® B 4300 G3
聚丁烯對(duì)苯二甲酸酯(PBT)
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultradur B 4300 G3 is an easy flowing injection molding PBT with 15% glass fiber reinforcement for rigid, tough, and dimensionally stable parts.
Applications
Typical applications include timer dials, toggles, knobs, parts for thermostats, oven-door handles, toaster housings and grills.

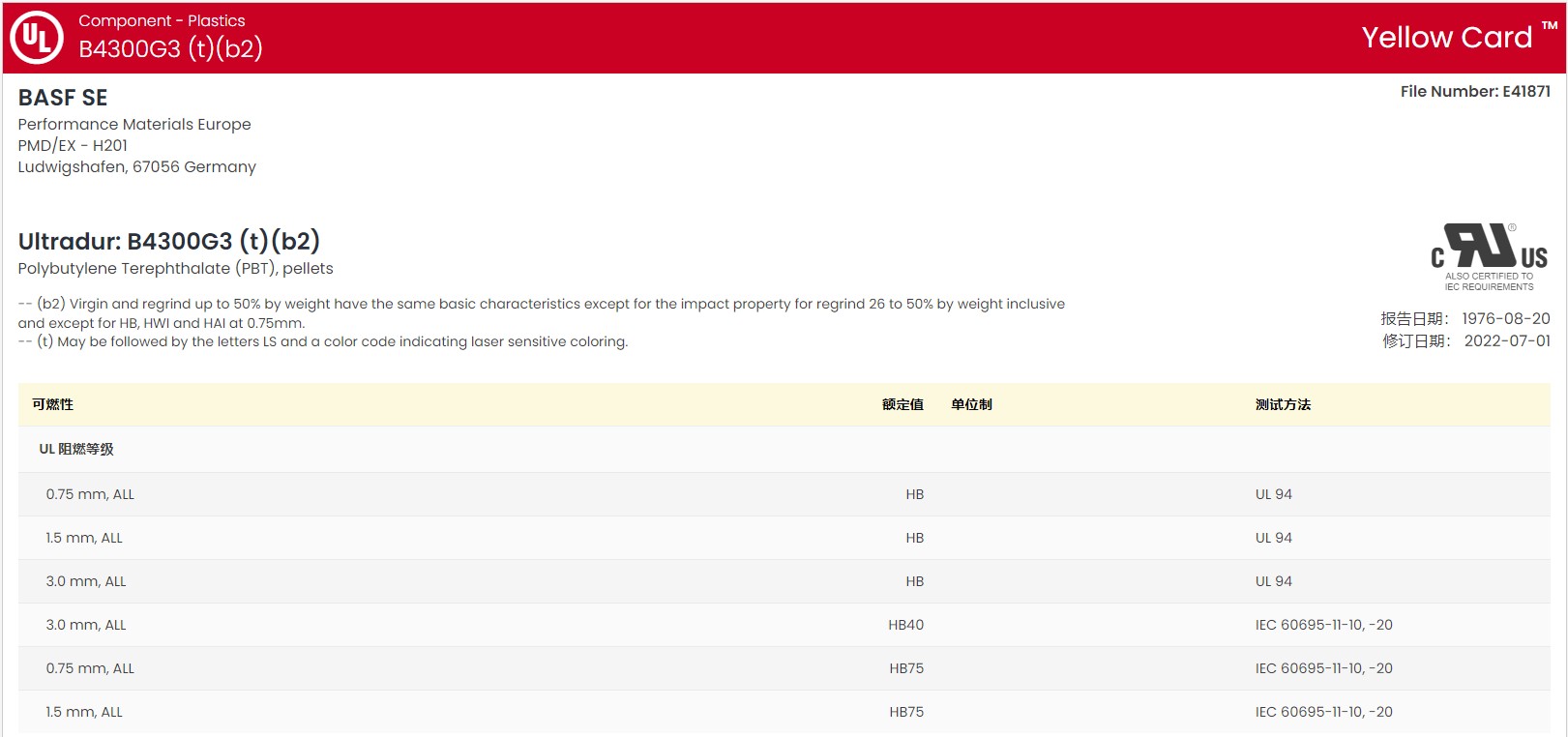

黃卡號(hào)碼：E41871-528070，E36632-101287332
增強(qiáng)材料：玻璃纖維15%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好，良好的流動(dòng)性，韌性良好，Good Rigidity
材料用途：把手，電氣元件，外殼，旋鈕
加工方法：粒子注射成型
供貨地區(qū)：北美洲，亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Ultradur® B 4300 G3巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.42 | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(250℃/2.16kg) | 22 | cm³/10min | ISO 1133 |
| 收縮率-流動(dòng)(3.18 mm) | 0.50 | % | |
| 吸水率 | |||
| 飽和 | 0.40 | % | ASTM D570 |
| 飽和,23℃ | 0.40 | % | ISO 62 |
| 平衡,50% RH | 0.20 | % | ASTM D570 |
| 平衡,23℃,50% RH | 0.20 | % | ISO 62 |
| Viscosity Number (Reduced Viscosity) | 111.0 | ml/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 6000 | MPa | ISO 527-1 |
| 抗張強(qiáng)度(斷裂,23℃) | 93.0 | MPa | ASTM D638,ISO 527-2 |
| 伸長(zhǎng)率(斷裂,23℃) | 4.0 | % | ASTM D638,ISO 527-2 |
| 彎曲模量 | |||
| 23℃ | 4830 | MPa | ASTM D790 |
| 23℃ | 4800 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 懸壁梁缺口沖擊強(qiáng)度 | |||
| -40℃ | 43 | J/m | ASTM D256 |
| 23℃ | 53 | J/m | ASTM D256 |
| 23℃ | 5.8 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 203 | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 183 | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 223 | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù)-流動(dòng) | 4.0E-5 | cm/cm/℃ | |

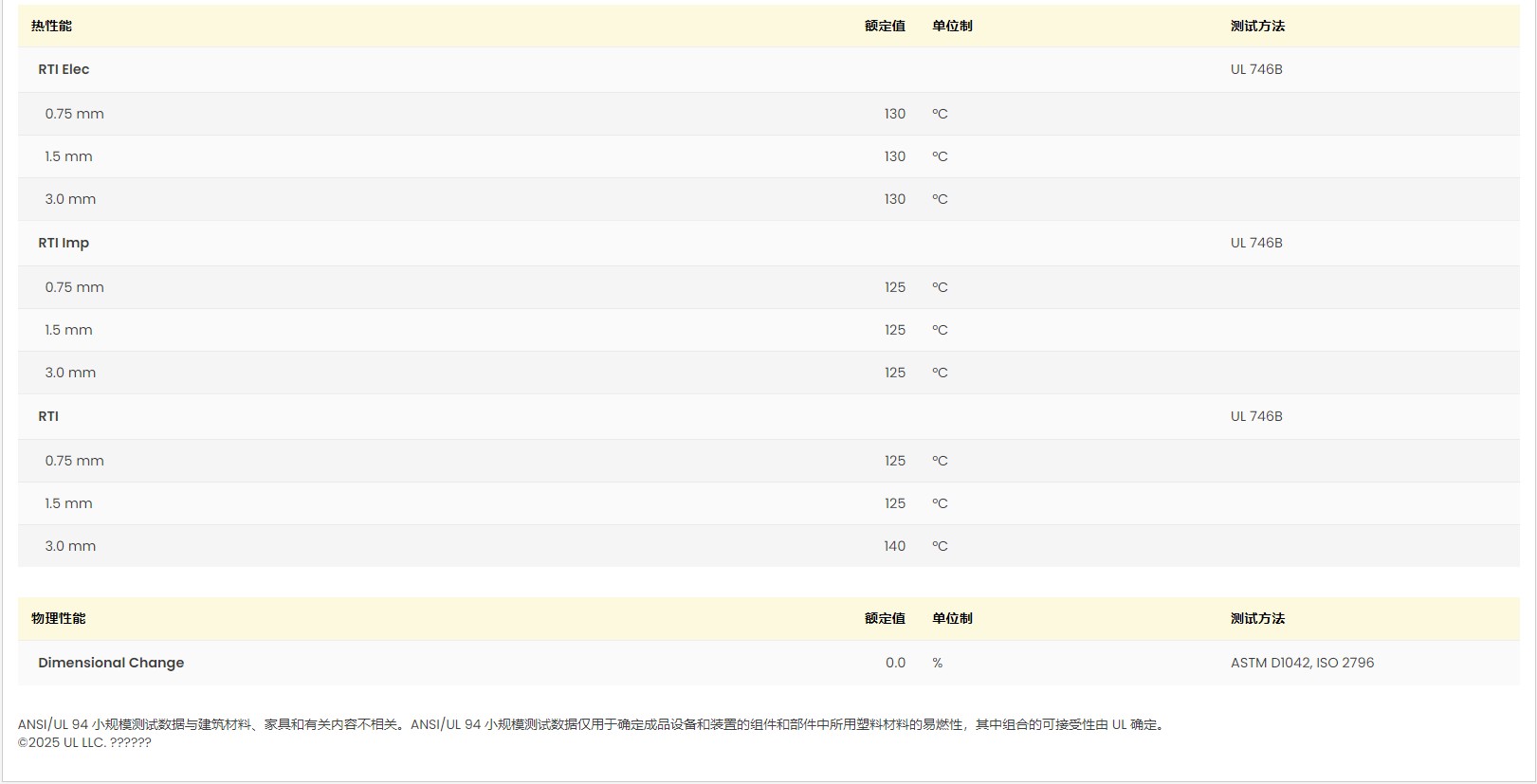

| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| RTI(3.0mm) | 140 | ℃ | UL 746B |

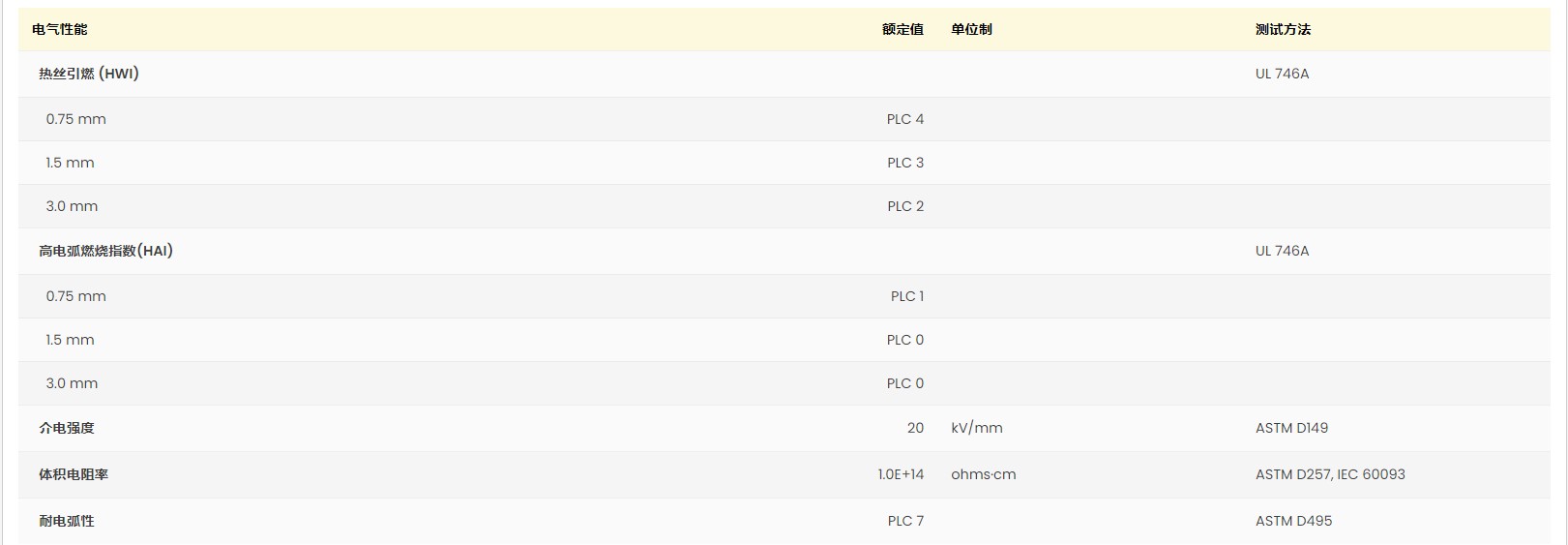

| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | |||
| 1.50 mm | 1.0E+13 | ohms | ASTM D257 |
| -- | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | |||
| 1.50 mm | > 1.0E+15 | ohms·cm | ASTM D257 |
| -- | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介電常數(shù) | IEC 60250 | ||
| 100 Hz | 3.70 | ||
| 1 MHz | 3.70 | ||
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 1.2E-3 | ||
| 1 MHz | 0.015 | ||
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 0.75 mm | HB | ||
| 1.5 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250 到 270 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
