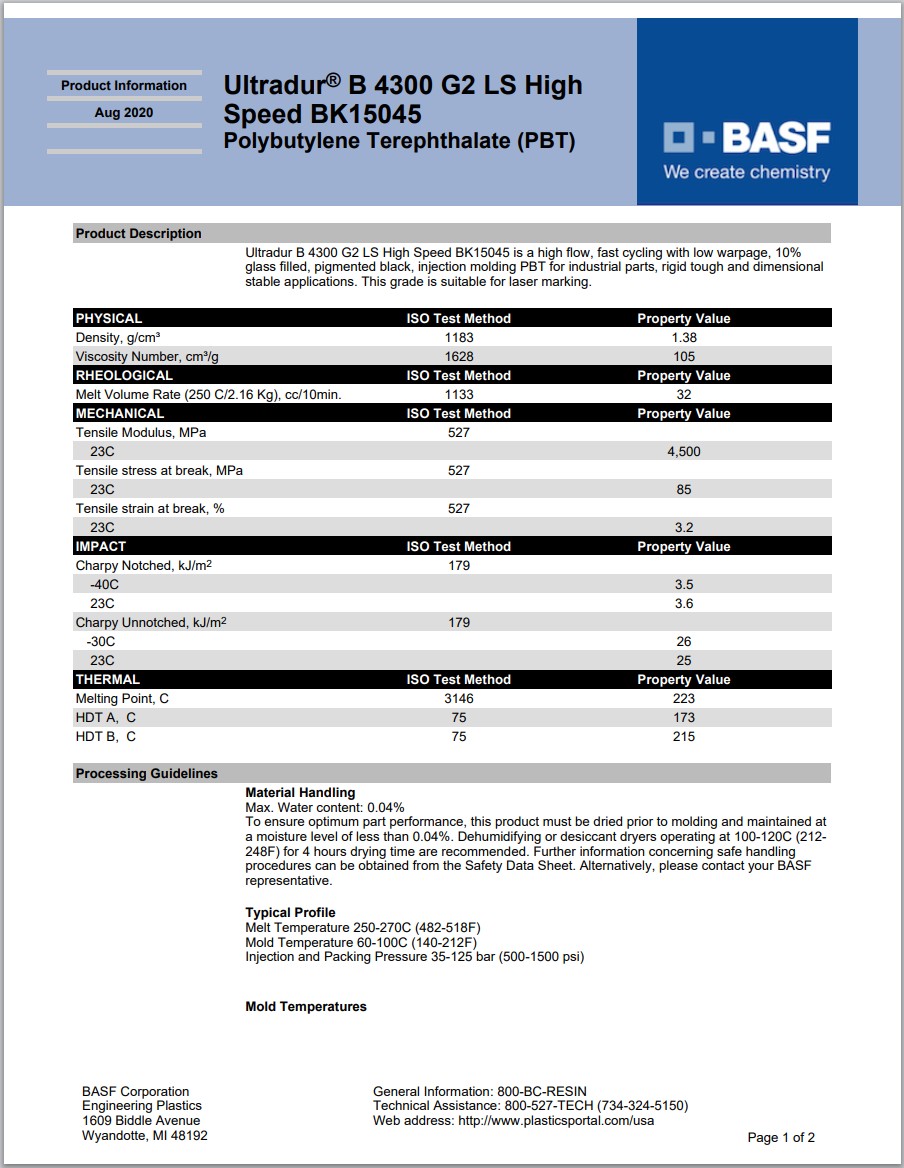

Ultradur® B 4300 G2 LS High Speed BK15045
聚丁烯對(duì)苯二甲酸酯(PBT)
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultradur B 4300 G2 LS High Speed BK15045 is a high flow, fast cycling with low warpage, 10% glass filled, pigmented black, injection molding PBT for industrial parts, rigid tough and dimensional stable applications. This grade is suitable for laser marking.
增強(qiáng)材料：玻璃纖維10%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好，低翹曲，激光標(biāo)記，快的成型周期，流動(dòng)性高，韌性良好，Good Rigidity
材料用途：工業(yè)應(yīng)用
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultradur® B 4300 G2 LS High Speed BK15045巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.38 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(250℃/2.16kg) | 32 | cm³/10min | ISO 1133 |
| 粘數(shù) | 105 | cm³/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 4500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 85.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.2 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -40℃ | 3.5 | kJ/m² | |
| 23℃ | 3.6 | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 26 | kJ/m² | |
| 23℃ | 25 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 215 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 173 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250 到 270 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
