Ultradur® B 4040 G6
聚對苯二甲酸丁二酯+PET (PBT+PET)，PBT-PET-GF30
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Injection molding grade with 30% glass fibers for industrial parts with excellent surface quality, for example external door handles in vehicles, visible sunroof frames, oven door handles, toaster casings, external mirrors, rear screen wiper arms in vehicles and sunroof wind deflectors. Formerly called KR 4040 G6.
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
材料特性：出色的外觀
材料用途：把手，工業(yè)部件，家電部件，汽車領(lǐng)域的應(yīng)用
加工方法：黑色和可用顏色粒子注射成型
供貨地區(qū)：歐洲，亞太地區(qū)
中國代理：蘇州希普能工程塑料

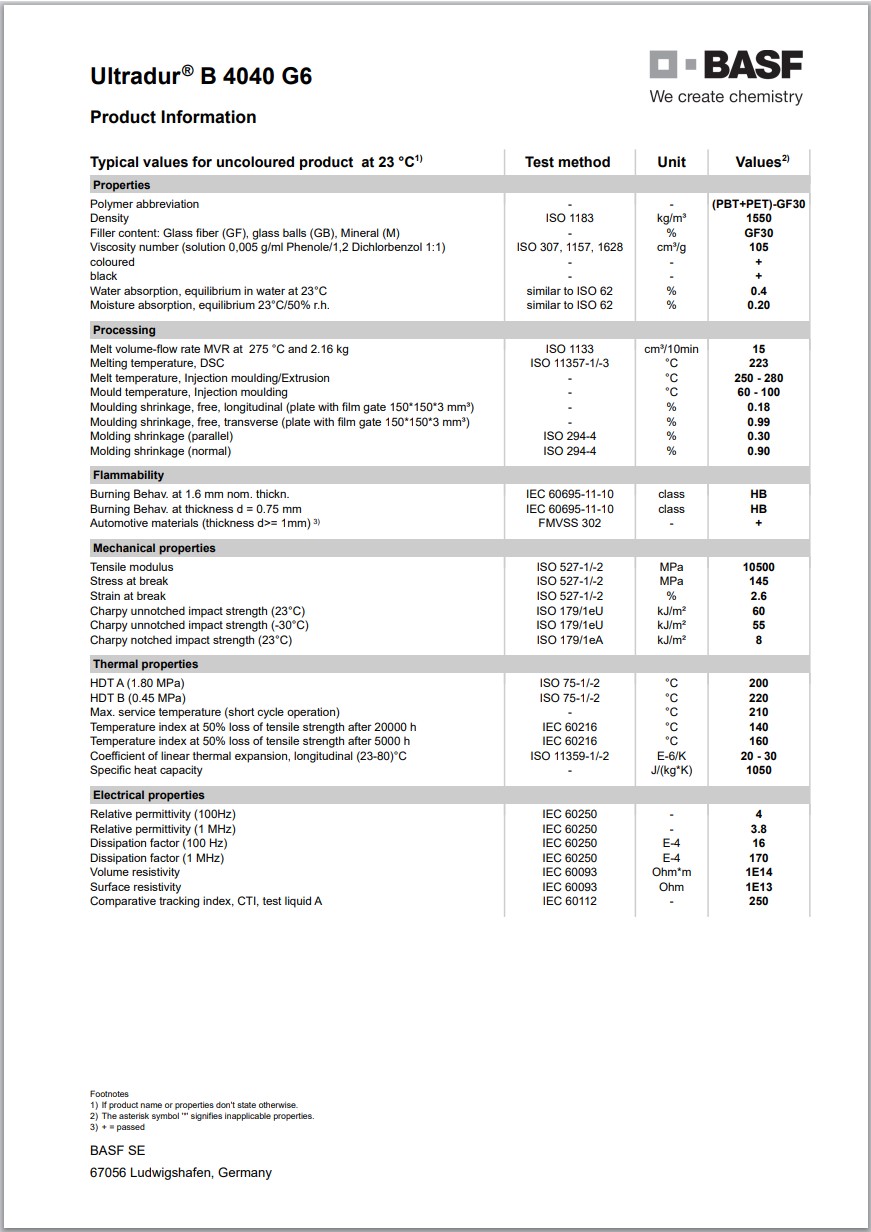

Ultradur® B 4040 G6 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.55 | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70到0.80 | g/cm³ | |
| 熔融體積流量（MVR）(275℃/2.16kg) | 15 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 0.90 | % | |
| 流動 | 0.30 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘數(shù)1 | 105 | cm³/g | ISO 307 |
| 模具收縮性2 | |||
| free,longitudinal | 0.18 | % | |
| free,transverse | 0.99 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 10500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 145 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.6 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 8.0 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179/1eU | ||
| -30℃ | 55 | kJ/m² | |
| 23℃ | 60 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 200 | ℃ | ISO 75-2/A |
| 熔融溫度 | 223 | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù)-流動(23到80℃) | 2.0E-5到3.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 比熱 | 1050 | J/kg/℃ | |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | ||
| --3 | 140 | ℃ | |
| --4 | 160 | ℃ | |
| 最高使用溫度-short cycle operation | 210 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相對電容率 | IEC 60250 | ||
| 100 Hz | 4.00 | ||
| 1 MHz | 3.80 | ||
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 1.6E-3 | ||
| 1 MHz | 0.017 | ||
| 漏電起痕指數(shù)(解決方案A) | 250 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| 可燃性等級 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80到120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 料斗溫度 | 80 | ℃ | |
| 料筒后部溫度 | 260 | ℃ | |
| 料筒中部溫度 | 265 | ℃ | |
| 料筒前部溫度 | 270 | ℃ | |
| 射嘴溫度 | 270 | ℃ | |
| 加工（熔體）溫度 | 250到280 | ℃ | |
| 模具溫度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 備注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ 320000 h 45000 h |
|||
