Ultramid® T KR 4340 G6
聚酰胺6/6T共聚物（尼龍6/6T）
德國巴斯夫-BASF Corporation

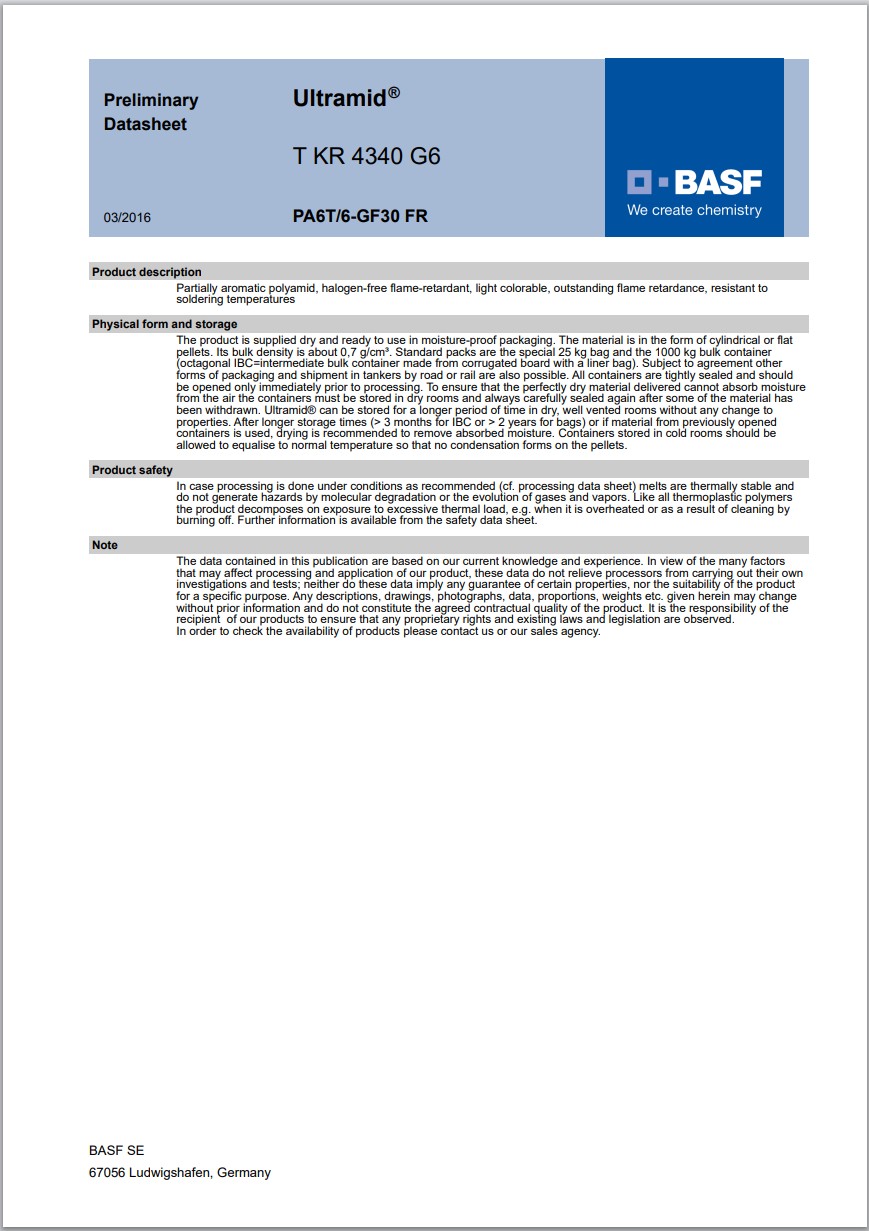

產(chǎn)品說明:
Partially aromatic polyamid, halogen-free flame-retardant, light colorable, outstanding flame retardance, resistant to soldering temperatures
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
含添加劑：阻燃劑
材料特性：芳香，無鹵阻燃
加工方法：粒子注射成型
供貨地區(qū)：歐洲
中國代理：蘇州希普能工程塑料

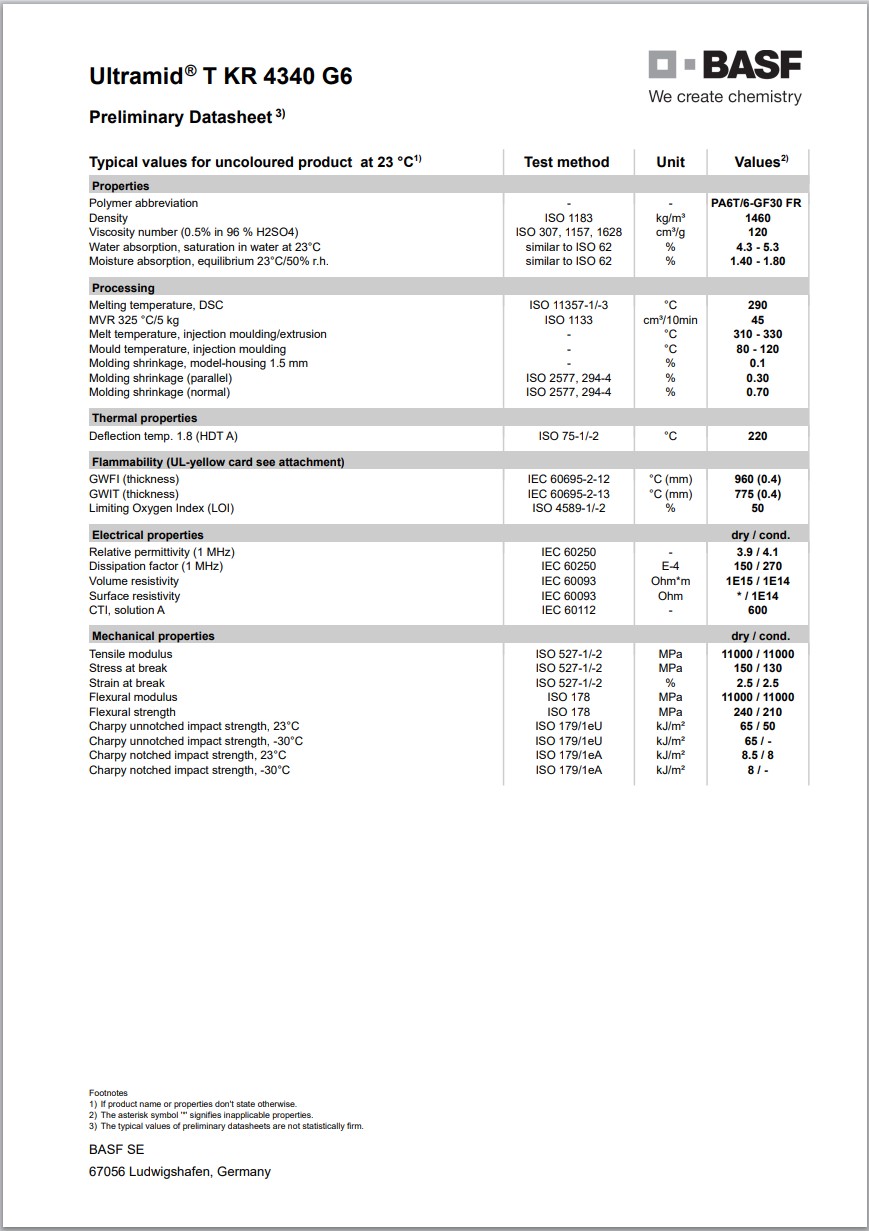

Ultramid® T KR 4340 G6 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.46 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(325℃/5.0 kg) | 45 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.70 | -- | % | |
| 流動(dòng) | 0.30 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 4.3 到 5.3 | -- | % | |
| 平衡,23℃,50% RH | 1.4 到 1.8 | -- | % | |
| 粘數(shù)(96% H2SO4) | 120 | -- | cm³/g | ISO 307 |
| 模具收縮性-model-housing(1.50 mm) | 0.10 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 11000 | 11000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 150 | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.5 | 2.5 | % | ISO 527-2 |
| 彎曲模量 | 11000 | 11000 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 240 | 210 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179/1eA | |||
| -30℃ | 8.0 | -- | kJ/m² | |
| 23℃ | 8.5 | 8.0 | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179/1eU | |||
| -30℃ | 65 | -- | kJ/m² | |
| 23℃ | 65 | 50 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 220 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 290 | -- | ℃ | ISO 11357-3 |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | -- | 1.0E+14 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+17 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相對(duì)電容率(1MHz) | 3.90 | 4.10 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.015 | 0.027 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | -- | V | IEC 60112 |

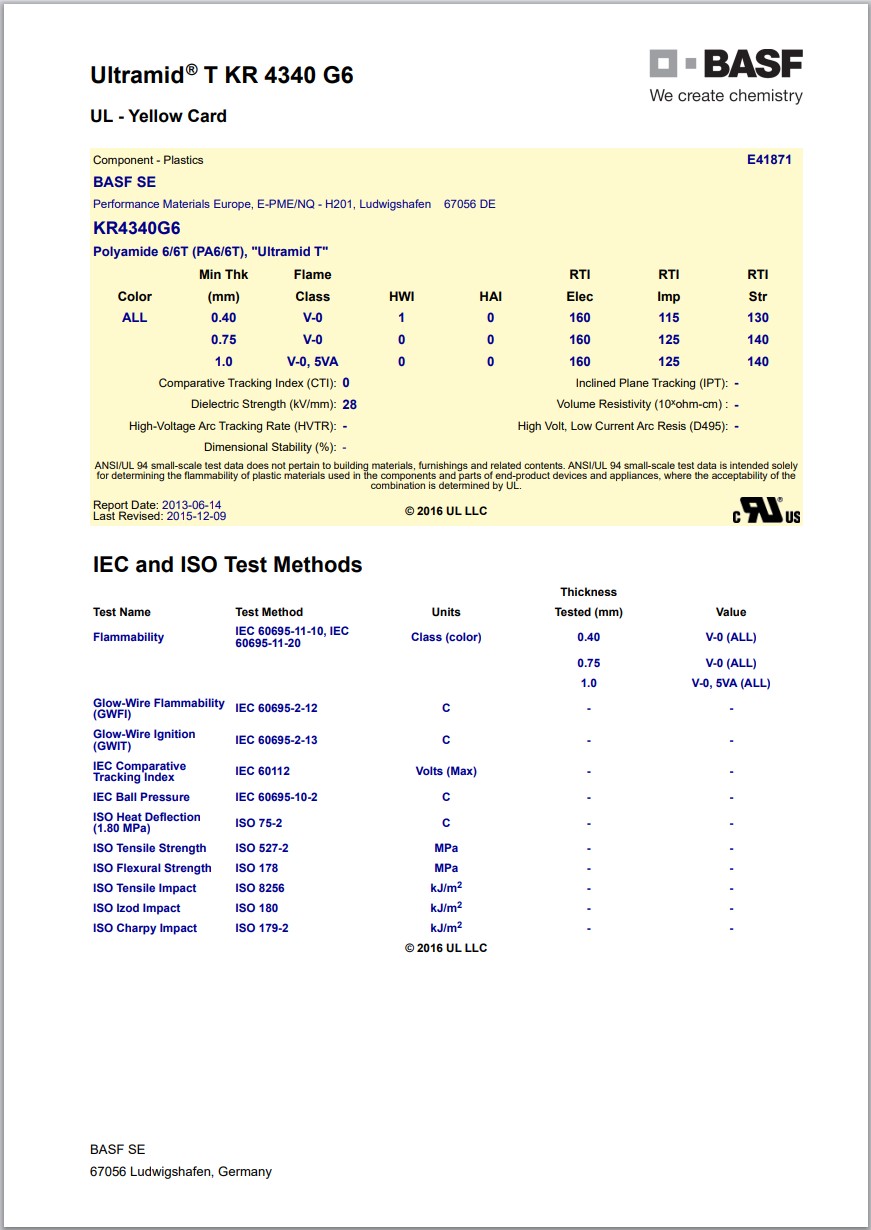

| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 灼熱絲易燃指數(shù)(0.40mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 熱燈絲點(diǎn)火溫度(0.40mm) | 775 | -- | ℃ | IEC 60695-2-13 |
| 極限氧指數(shù) | 50 | -- | % | ISO 4589-2 |
| 補(bǔ)充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| Polymer Abbreviation | PA6T/6-GF30FR | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 110 | ℃ | ||
| 干燥時(shí)間 | 8.0 | hr | ||
| 建議的最大水分含量 | 0.03 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 300 | ℃ | ||
| 料筒中部溫度 | 310 | ℃ | ||
| 料筒前部溫度 | 320 | ℃ | ||
| 射嘴溫度 | 320 | ℃ | ||
| 加工（熔體）溫度 | 310 到 330 | ℃ | ||
| 模具溫度 | 80 到 120 | ℃ | ||
| Residence Time | < 5.0 | min | ||
| Screw Speed | < 18 | m/min | ||
