Ultramid® T 4381 LDS SW23271
聚酰胺6/6T共聚物（尼龍6/6T）
德國巴斯夫-BASF Corporation

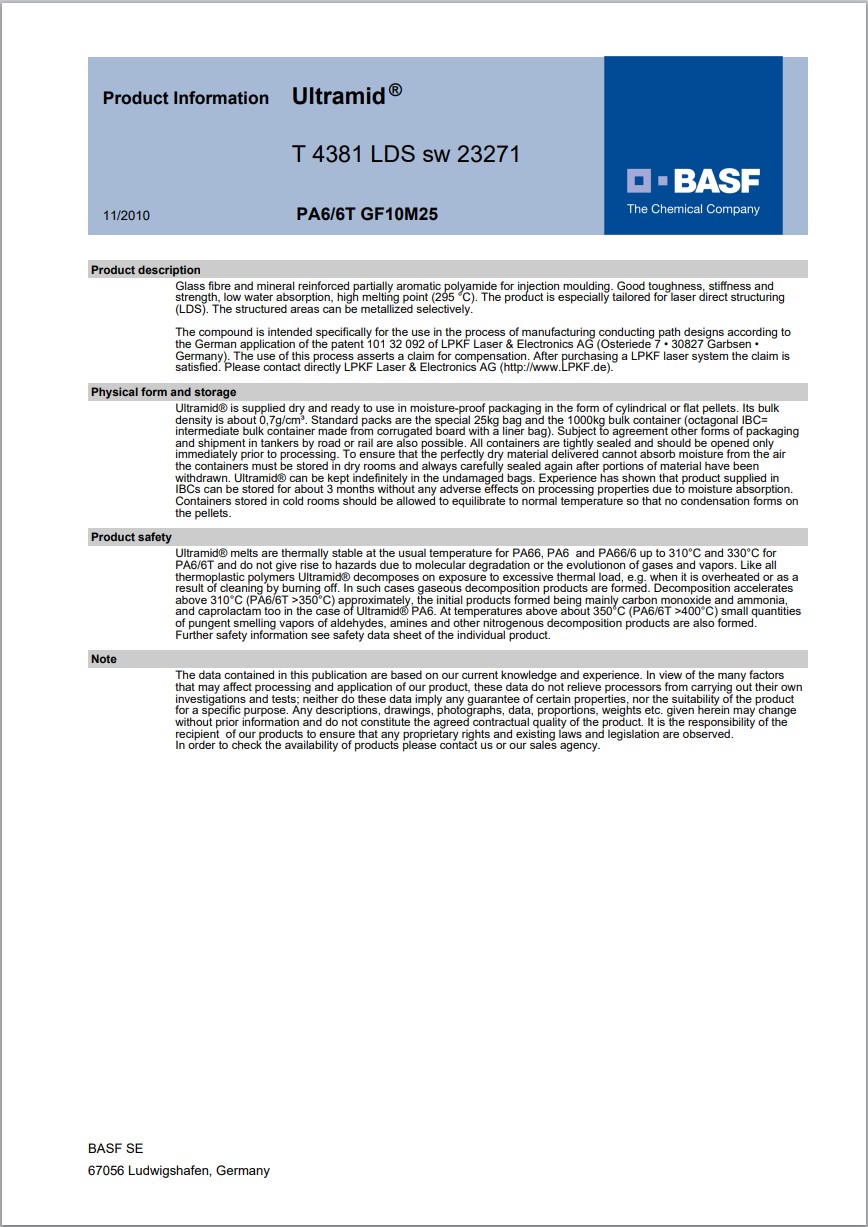

產(chǎn)品說明:
Glass fibre and mineral reinforced partially aromatic polyamide for injection moulding. Good toughness, stiffness and strength, low water absorption, high melting point (295 ℃). The product is especially tailored for laser direct structuring (LDS). The structured areas can be metallized selectively.
The compound is intended specifically for the use in the process of manufacturing conducting path designs according to the German application of the patent 101 32 092 of LPKF Laser & Electronics AG (Osteriede 7 - 30827 Garbsen - Germany). The use of this process asserts a claim for compensation. After purchasing a LPKF laser system the claim is satisfied. Please contact directly LPKF Laser & Electronics AG.
增強材料：玻璃纖維10%增強，礦物25%填充
材料特性：芳香，共聚物，良好的強度，良好剛性，韌性良好，吸水低或不吸水
材料用途：Laser Direct Structuring
加工方法：黑色粒子注射成型
供貨地區(qū)：亞太地區(qū)
中國代理：蘇州希普能工程塑料

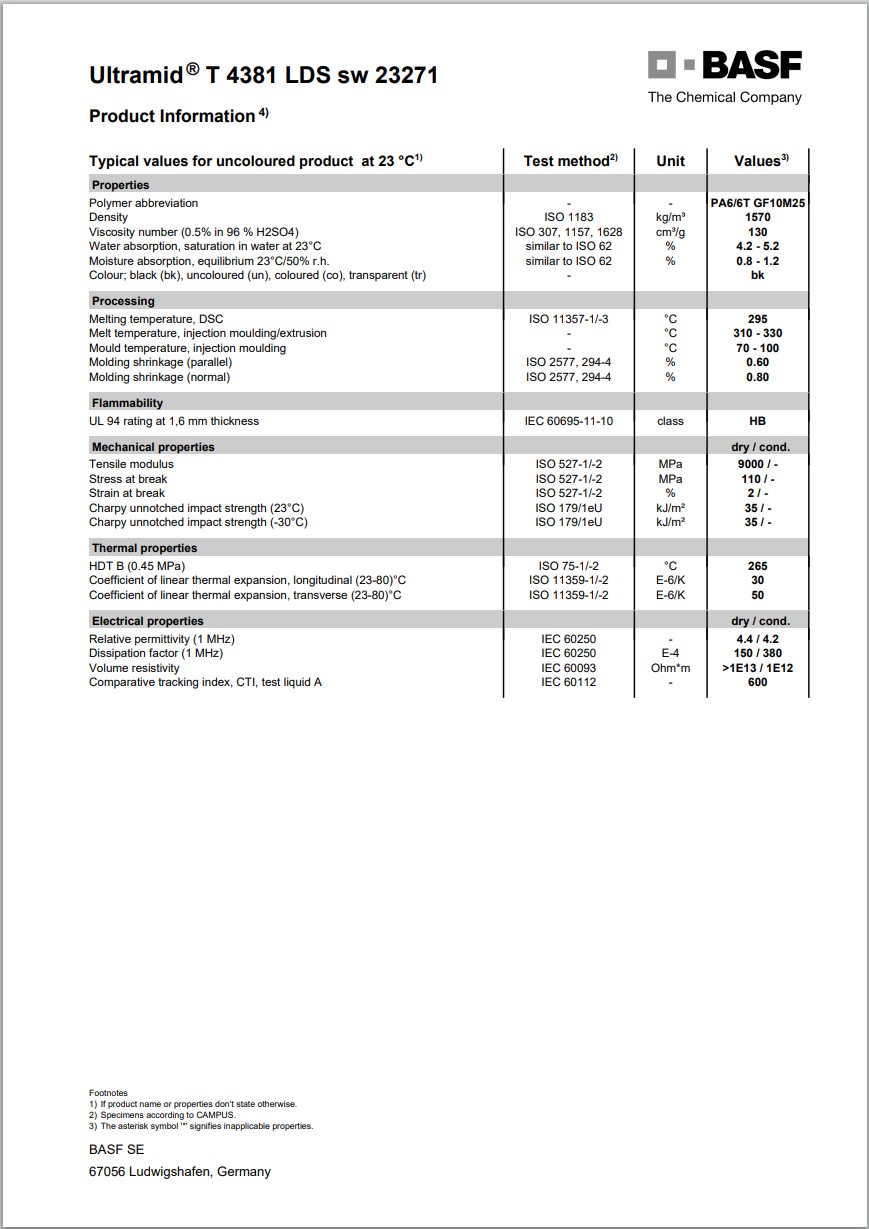

Ultramid® T 4381 LDS SW23271 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.57 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.80 | -- | % | |
| 流動 | 0.60 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 4.2 到 5.2 | -- | % | |
| 平衡,23℃,50% RH | 0.80 到 1.2 | -- | % | |
| 粘數(shù)(96% H2SO4) | 130 | -- | cm³/g | ISO 307 |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 9000 | -- | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 110 | -- | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.0 | -- | % | ISO 527-2 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | |||
| -30℃ | 35 | -- | kJ/m² | |
| 23℃ | 35 | -- | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(0.45 MPa,未退火) | 265 | -- | ℃ | ISO 75-2/B |
| 熔融溫度 | 295 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù) | ISO 11359-2 | |||
| 流動:23 到 80℃ | 3.0E-5 | -- | cm/cm/℃ | |
| 垂直:23 到 80℃ | 5.0E-5 | -- | cm/cm/℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 體積電阻率 | > 1.0E+15 | 1.0E+14 | ohms·cm | IEC 60093 |
| 相對電容率(1MHz) | 4.40 | 4.20 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.015 | 0.038 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 補充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA6/6T GF10M25 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 加工（熔體）溫度 | 310 到 330 | ℃ | ||
| 模具溫度 | 70 到 100 | ℃ | ||
