Ultramid® T KR 4355 G10 BK23215
聚酰胺6/6T共聚物（尼龍6/6T）
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Glass fibre reinforced partially aromatic polyamide for injection moulding. High toughness, stiffness and strength, low water absorption, high melting point (285°C).

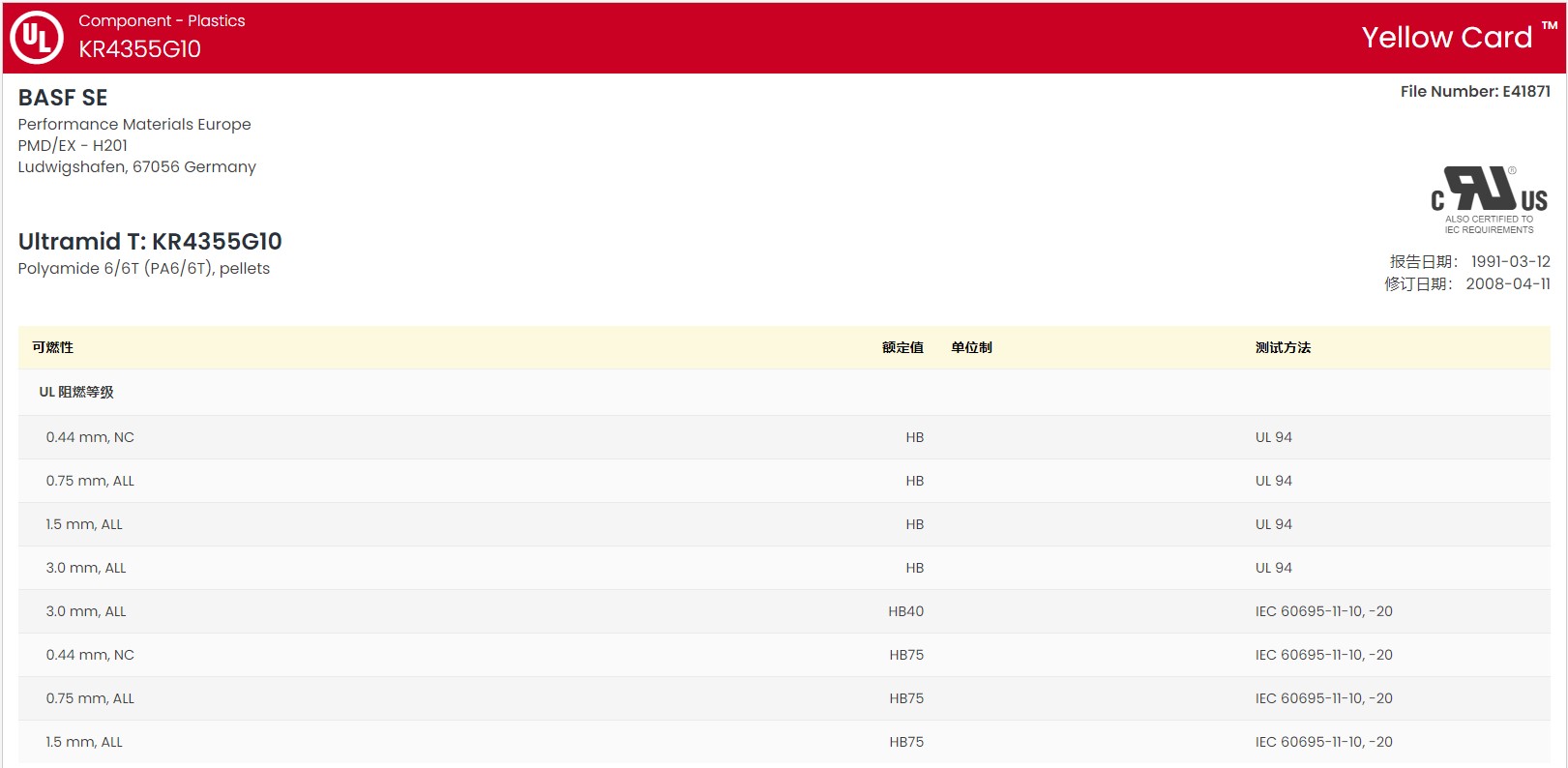

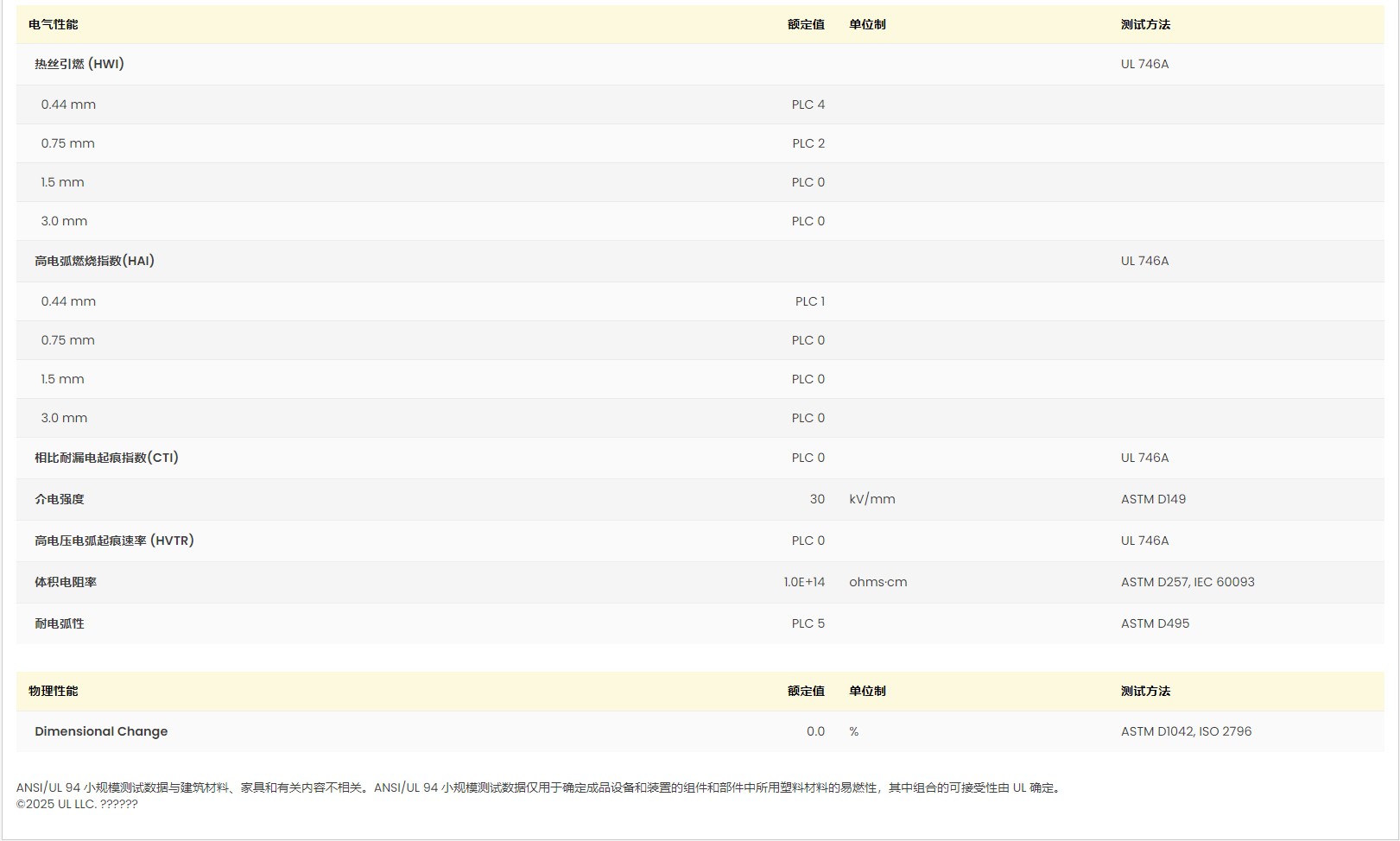

黃卡號碼：E41871-233765
增強材料：玻璃纖維50%增強
材料特性：芳香，高剛性，高強度，共聚物，韌性良好，吸水低或不吸水
加工方法：黑色粒子注射成型
供貨地區(qū)：歐洲，亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® T KR 4355 G10 BK23215 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.62 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.66 | -- | % | |
| 流動 | 0.20 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 3.5到4.5 | -- | % | |
| 平衡,23℃,50% RH | 0.40到0.80 | -- | % | |
| 粘數(shù)(96%H2SO4) | 135 | -- | cm³/g | ISO 307 |
| 模具收縮性-constrained1 | 0.29 | -- | % | |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 17000 | 16000 | MPa | ISO 527-1 |
| 拉伸應力(斷裂) | 240 | 190 | MPa | ISO 527-2 |
| 拉伸應變(斷裂) | 2.4 | 2.5 | % | ISO 527-2 |
| 拉伸蠕變模量2(1000 hr) | -- | 10500 | MPa | ISO 899-1 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 13 | -- | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | |||
| -30℃ | 85 | 75 | kJ/m² | |
| 23℃ | 90 | 80 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 245 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 285 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù) | ISO 11359-2 | |||
| 流動:23到55℃ | 1.8E-5 | -- | cm/cm/℃ | |
| 垂直:23到55℃ | 5.0E-5到6.0E-5 | -- | cm/cm/℃ | |
| 比熱 | 1000 | -- | J/kg/℃ | |
| 導熱系數(shù) | 0.32 | -- | W/m/K | DIN 52612 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 170 | -- | ℃ | |
| --4 | 145 | -- | ℃ | |
| 最高使用溫度-short cycle operation | 260 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | > 1.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+17 | 1.0E+16 | ohms·cm | IEC 60093 |
| 介電強度 | 33 | 31 | kV/mm | IEC 60243-1 |
| 相對電容率(1MHz) | 4.70 | 4.80 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.020 | 0.030 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 補充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA6T/6-GF50 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 110 | ℃ | ||
| 干燥時間 | 8.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 300 | ℃ | ||
| 料筒中部溫度 | 310 | ℃ | ||
| 料筒前部溫度 | 320 | ℃ | ||
| 射嘴溫度 | 320 | ℃ | ||
| 加工（熔體）溫度 | 310到330 | ℃ | ||
| 模具溫度 | 80到120 | ℃ | ||
| Residence Time | < 5.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 備注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 320℃ (unreinforced) or 330℃ (reinforced),TW = 80℃ 2strain <= 0.5%,23℃ 35000 h 420000 h |
||||
