Ultramid® Advanced N3U41G6
聚酰胺 9T （尼龍 9T）PA9T
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Polyphthalamide, light colorable, with a high melting point, halogen-free flame-retardant, very low water absorption, good mechanical and dielectrical properties at elevated temperatures as well as excellent chemical resistance, soldering bath resistant.

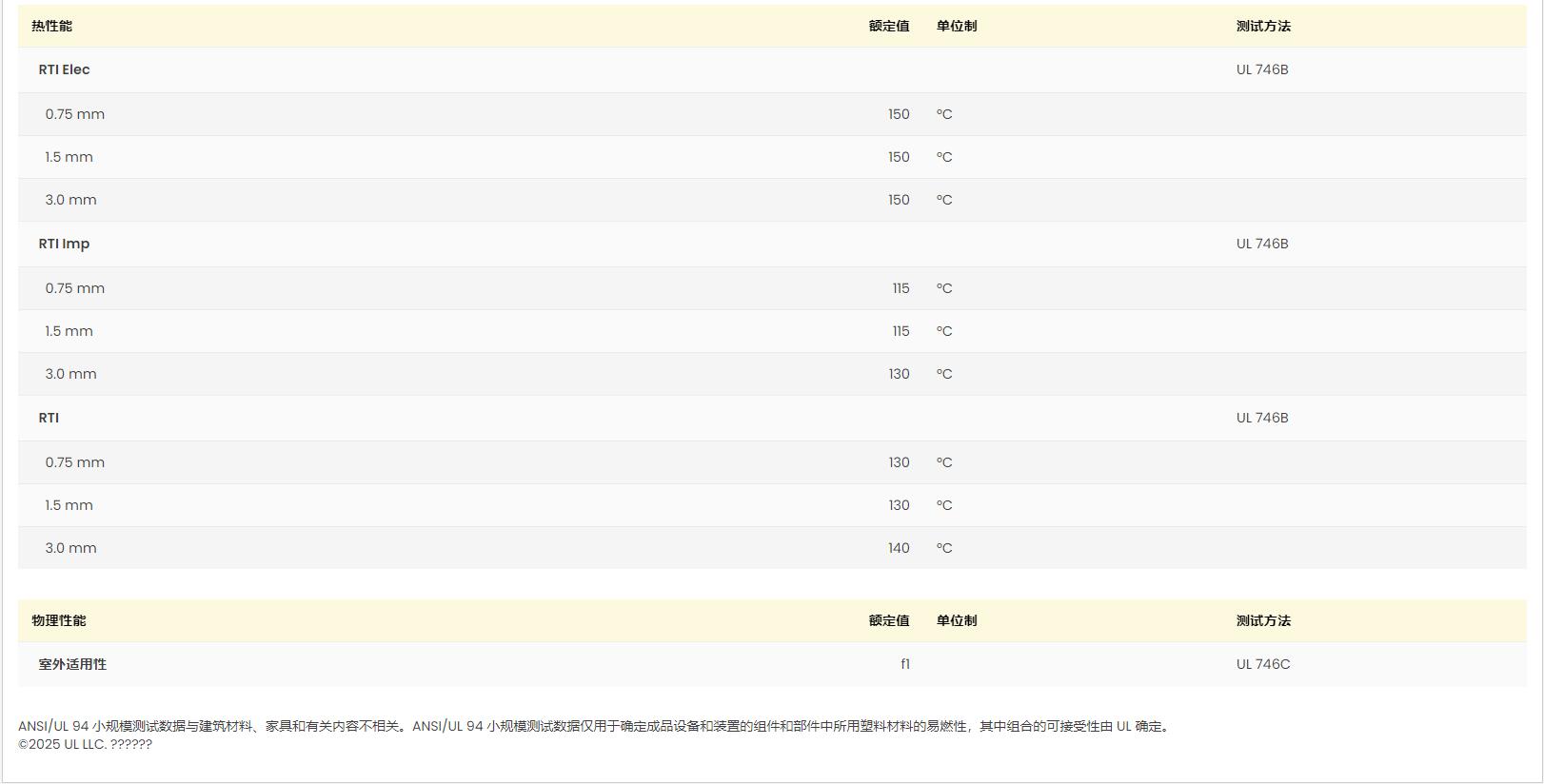

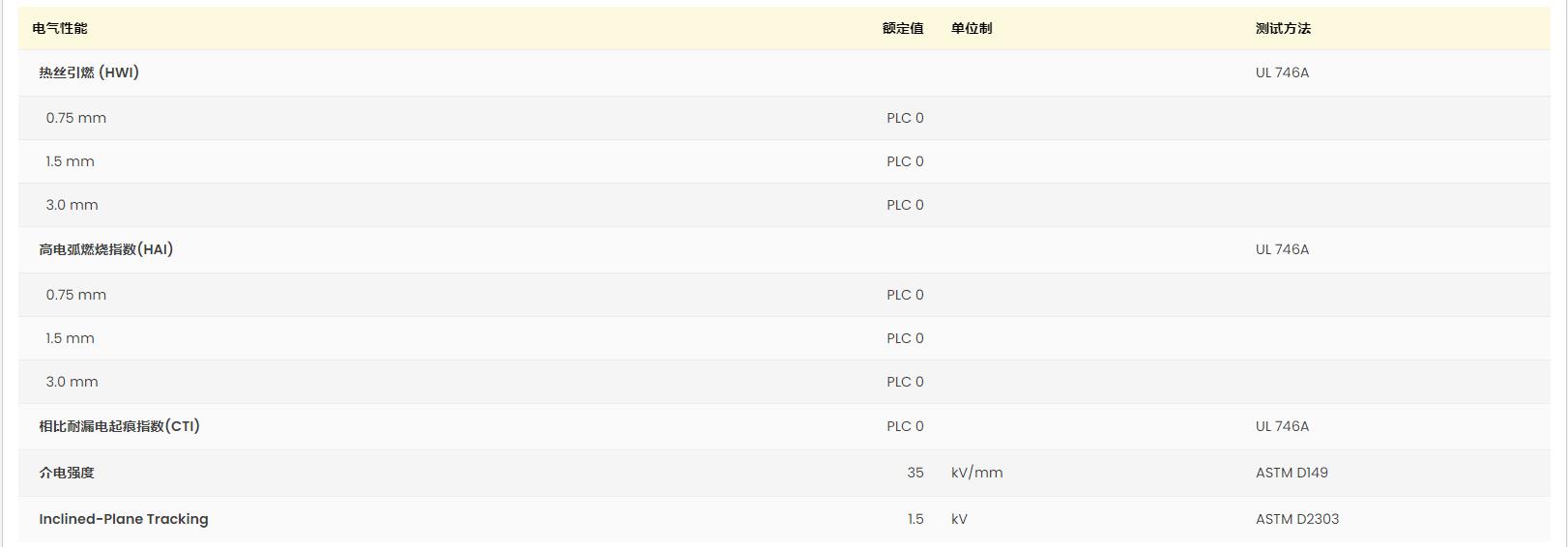

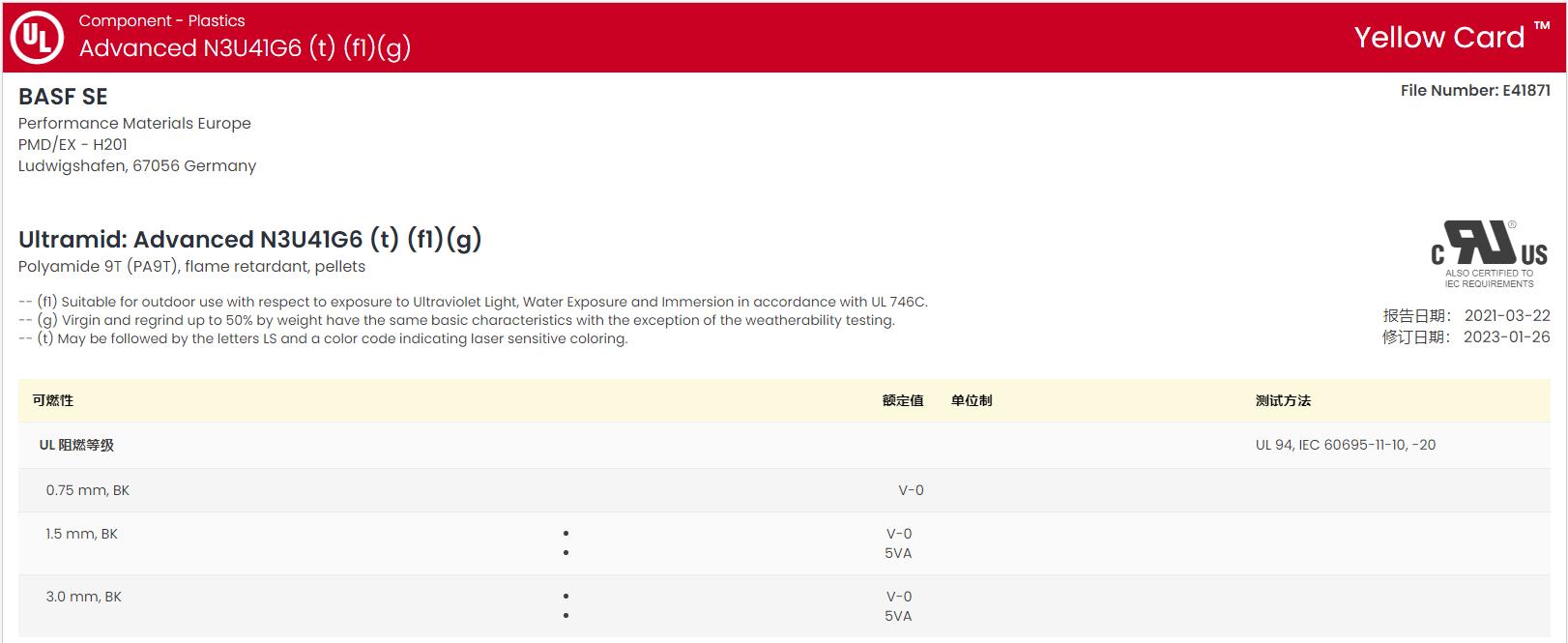

黃卡號(hào)碼：E41871-104528639、E41871-104496493
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
含添加劑：阻燃劑
材料特性：良好的電氣性能、良好的加工性能、易著色、耐化學(xué)品良好、吸水低或不吸水、無(wú)鹵阻燃
加工方法：粒子注射成型
供貨地區(qū)：歐洲、北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® Advanced N3U41G6 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.44 | -- | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(325℃/5.0 kg) | 30 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.95 | -- | % | |
| 流動(dòng) | 0.35 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 2.0 | -- | % | |
| 平衡,23℃,50% RH | 1.0 | -- | % | |
| 粘數(shù)(96%H2SO4) | 100 | -- | cm³/g | ISO 307 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | ISO 527-1 | |||
| 23℃ | 10500 | 10500 | MPa | |
| 120℃ | 7500 | -- | MPa | |
| 拉伸應(yīng)力(斷裂,23℃) | 140 | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 2.2 | 2.2 | % | ISO 527-2 |
| 彎曲模量(23℃) | 10500 | 10500 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 220 | 210 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 7.0 | 7.0 | kJ/m² | ISO 179 |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 60 | -- | kJ/m² | |
| 23℃ | 60 | 50 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 260 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 300 | -- | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù) | ISO 11359-2 | |||
| 流動(dòng):23 到 55℃ | 1.9E-5 | -- | cm/cm/℃ | |
| 垂直:23 到 55℃ | 5.3E-5 | -- | cm/cm/℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | -- | 1.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+15 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度(1.00mm) | 45 | 44 | kV/mm | IEC 60243-1 |
| 漏電起痕指數(shù)(解決方案A) | -- | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | |||
| 0.25 mm | V-0 | -- | ||
| 1.6 mm | V-0 | -- | ||
| 灼熱絲易燃指數(shù)(1.0mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 熱燈絲點(diǎn)火溫度(1.0mm) | 775 | -- | ℃ | IEC 60695-2-13 |
| 注射 | 干燥 | 單位制 | ||
| 加工（熔體）溫度 | 310 到 340 | ℃ | ||
| 模具溫度 | 100 到 160 | ℃ | ||
