DURANEX® 531HS
聚丁烯對(duì)苯二甲酸酯
Polyplastics
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、歐洲、亞太地區(qū)
黃卡認(rèn)證：E213445-228964
填料增強(qiáng)：30%玻璃纖維增強(qiáng)材料
粒料特性：抗熱震性良好、耐水解性
加工方法：注射成型
標(biāo)識(shí)代碼：>PBT-I-GF30<
粒料物性：
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.47 | g/cm³ | ISO 1183 |
| 吸水率(24 hr,23℃) | 0.20 | % | ISO 62 |
| 硬度 | 額定值 | 單位制 | 測(cè)試方法 |
| 洛氏硬度(M 計(jì)秤) | 75 | ISO 2039-2 | |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸應(yīng)力 | 118 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.7 | % | ISO 527-2 |
| 彎曲模量 | 8100 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 187 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 11 | kJ/m² | ISO 179/1eA |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 熱變形溫度(1.8 MPa,未退火) | 208 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動(dòng) : 23 到 55℃ | 2.0E-5 | cm/cm/℃ | |
| 垂直 : 23 到 55℃ | 9.0E-5 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度(3.00 mm) | 16 | kV/mm | IEC 60243-1 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | HB | UL 94 | |
| 補(bǔ)充信息 | 額定值 | ||
| Color Number | ED3002 | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 120 到 140 | ℃ | |
| 干燥時(shí)間 | 3.0 到 5.0 | hr | |
| 料筒后部溫度 | 250 到 270 | ℃ | |
| 料筒中部溫度 | 250 到 270 | ℃ | |
| 料筒前部溫度 | 250 到 270 | ℃ | |
| 模具溫度 | 40 到 80 | ℃ | |
| 保壓 | 60.0 到 100 | MPa | |
| 螺桿轉(zhuǎn)速 | 100 到 150 | rpm | |

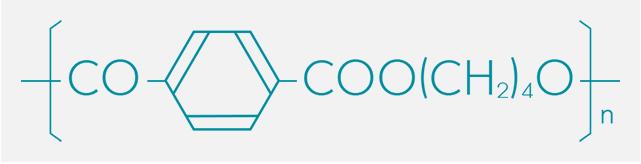

PBT是主鏈上含有酯基的線性熱塑性飽和聚酯，其化學(xué)名稱為Polybutylene terephthalate，簡(jiǎn)稱PBT，與PET樹(shù)脂為同類(lèi)型的聚合物樹(shù)脂同類(lèi)的聚合物。
PBT具有高熔點(diǎn)與結(jié)晶度，因材料的吸水率與熱膨脹系數(shù)低，故具有良好的尺寸穩(wěn)定性。此外，該材料還具有如下特點(diǎn)，即材料的電氣絕緣性優(yōu)異，因吸潮而引起的電性能變化小，絕緣擊穿電壓高。
在PBT的結(jié)晶結(jié)構(gòu)中包括有結(jié)晶部分和非結(jié)晶部分，其中以非結(jié)晶部分居多。因此，該材料非常容易通過(guò)添加物進(jìn)行改性，并賦予材料各種功能，開(kāi)發(fā)出具有各種特性的多種等級(jí)，例如阻燃等級(jí)、短周期等級(jí)、高耐沖擊性等級(jí)等。PBT被廣泛應(yīng)用于連接器、微型開(kāi)關(guān)、電容器外殼等的電子零部件、辦公設(shè)備的鍵盤(pán)及電話機(jī)等的功能零部件、車(chē)載電子零部件及電動(dòng)汽車(chē)用充電槍等汽車(chē)零部件，以及醫(yī)療器械、建筑材料、精密機(jī)械等貼近我們?nèi)粘Ｉ畹谋姸喈a(chǎn)品。
原料與制造方法
由于PBT是酯的聚合物。它是通過(guò)聚合由醇和酸合成的酯而獲得的。酸是對(duì)苯二甲酸，醇是1,4丁二醇，以此為原料（Polycondensation）縮聚而成PBT聚合物。該方法稱為直接酯化法 （Esterification）。
對(duì)苯二甲酸是具有升華性質(zhì)的固體，且難以純化，因此，PBT的另一種合成方法是甲醇與對(duì)苯二甲酸酯化反應(yīng)生成對(duì)苯二甲酸酯，再由對(duì)苯二甲酸酯與1,4-丁二醇聚縮合而成，這種方法稱之為酯交換法。
無(wú)論采用哪種方法合成的PBT，如果分子量相同則材料具有相同的物性和性能。盡管也會(huì)使用非增強(qiáng)的PBT，但一般都會(huì)添加玻璃纖維等強(qiáng)化材料。為了改善材料的機(jī)械特性及熱性能，通過(guò)在PBT聚合物中添加各種增強(qiáng)材料和添加劑進(jìn)行共混改性，可以制造出具有各種特性的不同等級(jí)的材料。
DURANEX® PBT的特點(diǎn)是具有耐熱性和優(yōu)異的電性能。與各種增強(qiáng)材料、添加劑的相容性佳，可根據(jù)客戶的需求賦予各種性能，因此可拓展出多樣化，多品種的產(chǎn)品，該材料不僅適用于汽車(chē)的線束連接器、各種電子零部件、還被采用于日常的化妝刷、紙塑復(fù)合膜的食品容器等，在許多領(lǐng)域發(fā)揮著作用。
主要特點(diǎn):高尺寸精度、電性能、耐酸性、高耐導(dǎo)電徑跡性、耐熱沖擊性、無(wú)鹵、灼熱絲性能、長(zhǎng)期耐久性、低吸水性、阻燃性、優(yōu)異的可加工性
