Ultradur® LUX B 4520
聚丁烯對苯二甲酸酯(PBT)PBT
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Injection molding grade with very high transmission for laser light in the wavelength range of 800 to 1100 nm. Suitable for manufacturing technical parts, e.g. covers that are welded to a housing by laser transmission welding
材料特性：可激光焊接
加工方法：粒子注射成型
供貨地區(qū)：歐洲
中國代理：蘇州希普能工程塑料

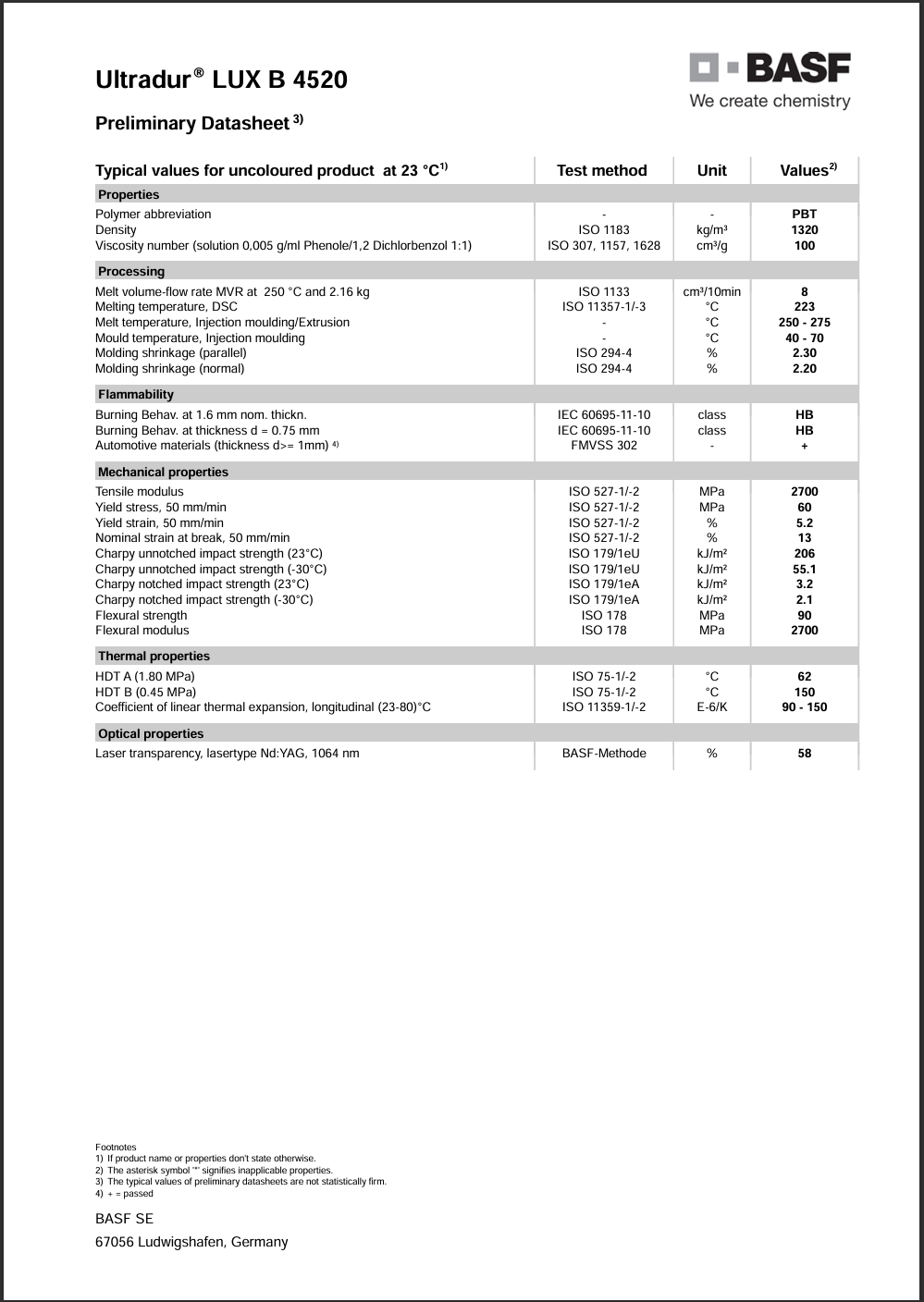

Ultradur® LUX B 4520巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.32 | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 到 0.80 | g/cm³ | |
| 熔融體積流量（MVR）(250℃/2.16kg) | 8.0 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 2.2 | % | |
| 流動 | 2.3 | % | |
| 粘數(shù)1 | 100 | cm³/g | ISO 307 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 2700 | MPa | ISO 527-1 |
| 拉伸應力(屈服) | 60.0 | MPa | ISO 527-2/50 |
| 拉伸應變(屈服) | 5.2 | % | ISO 527-2/50 |
| 標稱拉伸斷裂應變 | 13 | % | ISO 527-2/50 |
| 彎曲模量 | 2700 | MPa | ISO 178 |
| 彎曲應力 | 90.0 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179/1eA | ||
| -30℃ | 2.1 | kJ/m² | |
| 23℃ | 3.2 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | ||
| -30℃ | 55 | kJ/m² | |
| 23℃ | 210 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 150 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 62.0 | ℃ | ISO 75-2/A |
| 熔融溫度 | 223 | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù) - 流動(23 到 80℃) | 9.0E-5到1.5E-4 | cm/cm/℃ | ISO 11359-2 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| 可燃性等級 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 加工（熔體）溫度 | 250 到 275 | ℃ | |
| 模具溫度 | 40 到 70 | ℃ | |
| 備注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
