Ultradur® B 4520 High Speed
聚丁烯對(duì)苯二甲酸酯(PBT)
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultradur B 4520 High Speed is an unfilled, easy flowing, injection molding PBT grade.
Applications
Ultradur B 4520 High Speed is designed for connectors and other technical parts.

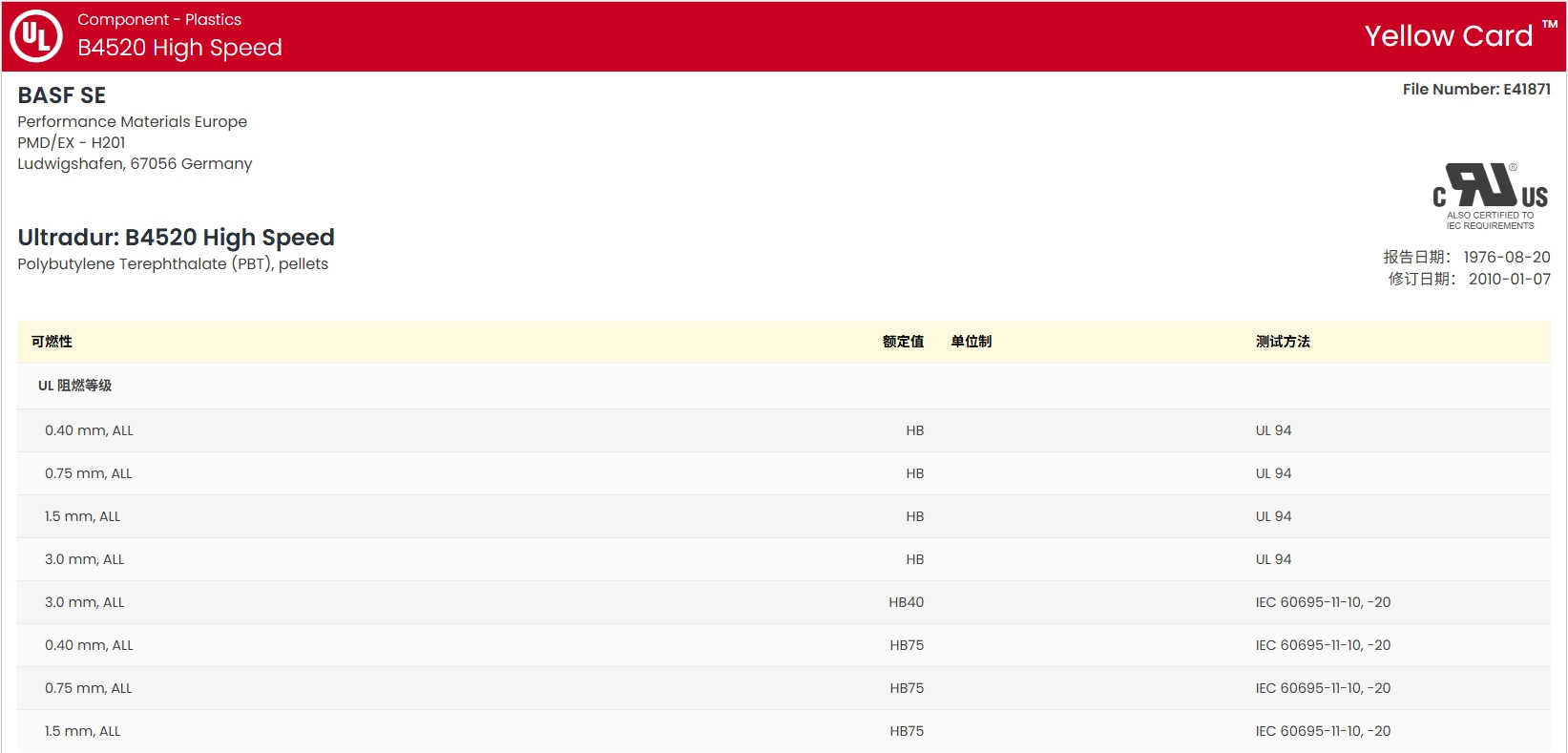

ul證書(shū)號(hào)：E41871-100521053
材料特性：良好的流動(dòng)性
材料用途：連接器
加工方法：粒子注射成型
供貨地區(qū)：北美洲，歐洲
中國(guó)代理：蘇州希普能工程塑料
Ultradur® B 4520 High Speed巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.30 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(250℃/2.16kg) | 50 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 流動(dòng) | 1.8 | % | |
| 垂直 | 1.9 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.50 | % | |
| 平衡,23℃,50% RH | 0.25 | % | |
| Viscosity Number (Reduced Viscosity) | 115.0 | ml/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 2200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 50.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 3.5 | % | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變(23℃) | > 50 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 4.0 | kJ/m² | ISO 179 |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 190 | kJ/m² | ISO 179 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 130 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 55.0 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100到120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250到270 | ℃ | |
| 模具溫度 | 40到80 | ℃ | |
| 注塑壓力 | 3.50到12.5 | MPa | |
| 注射速度 | 快速 | ||

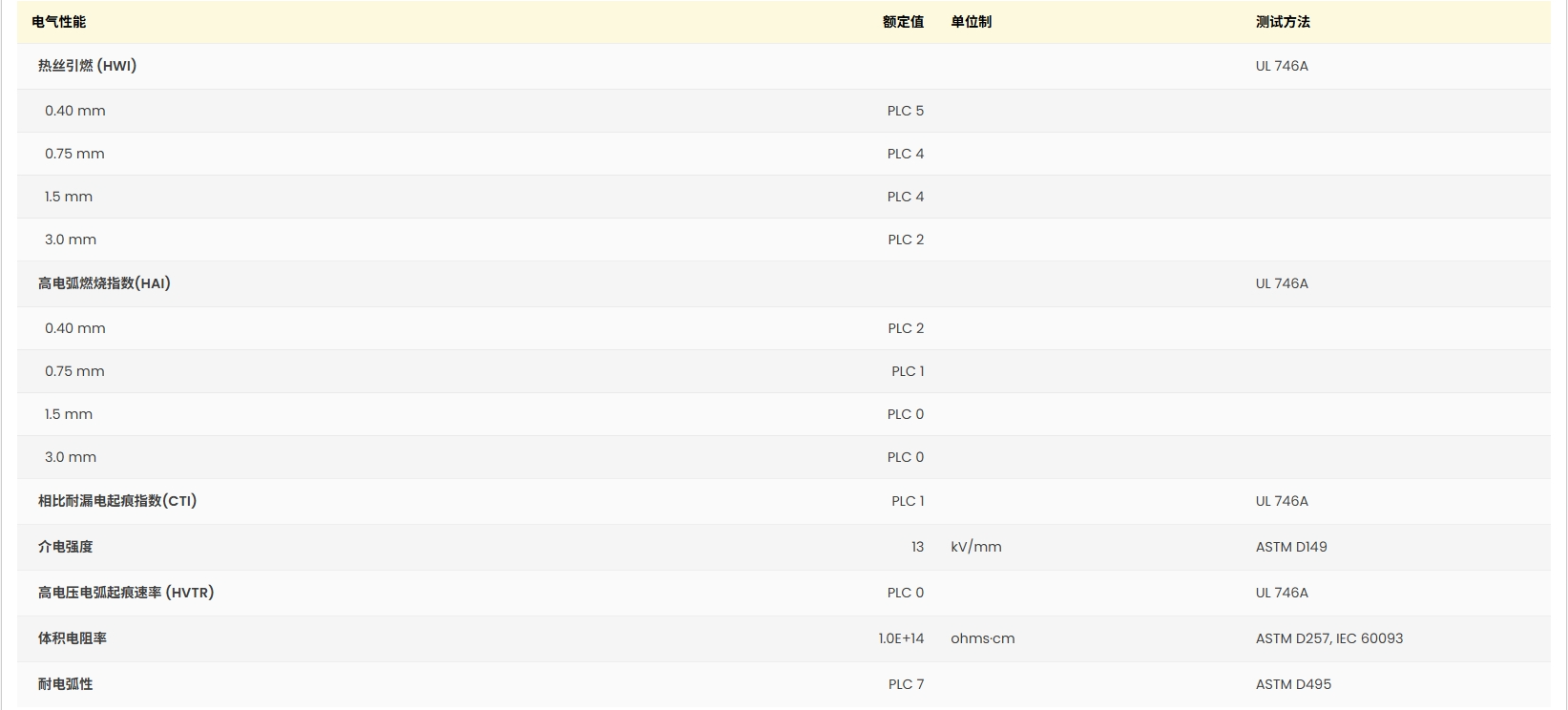

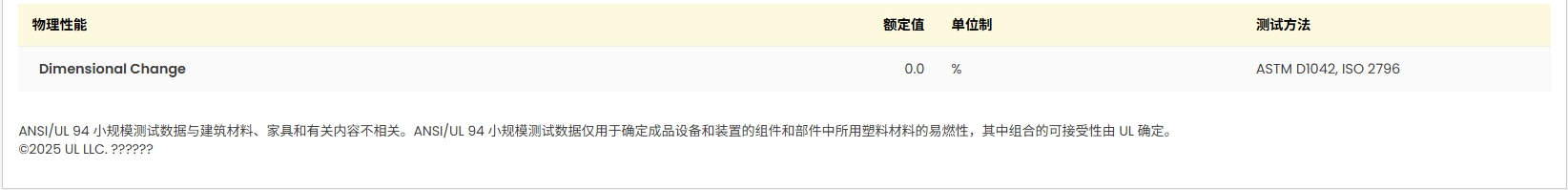

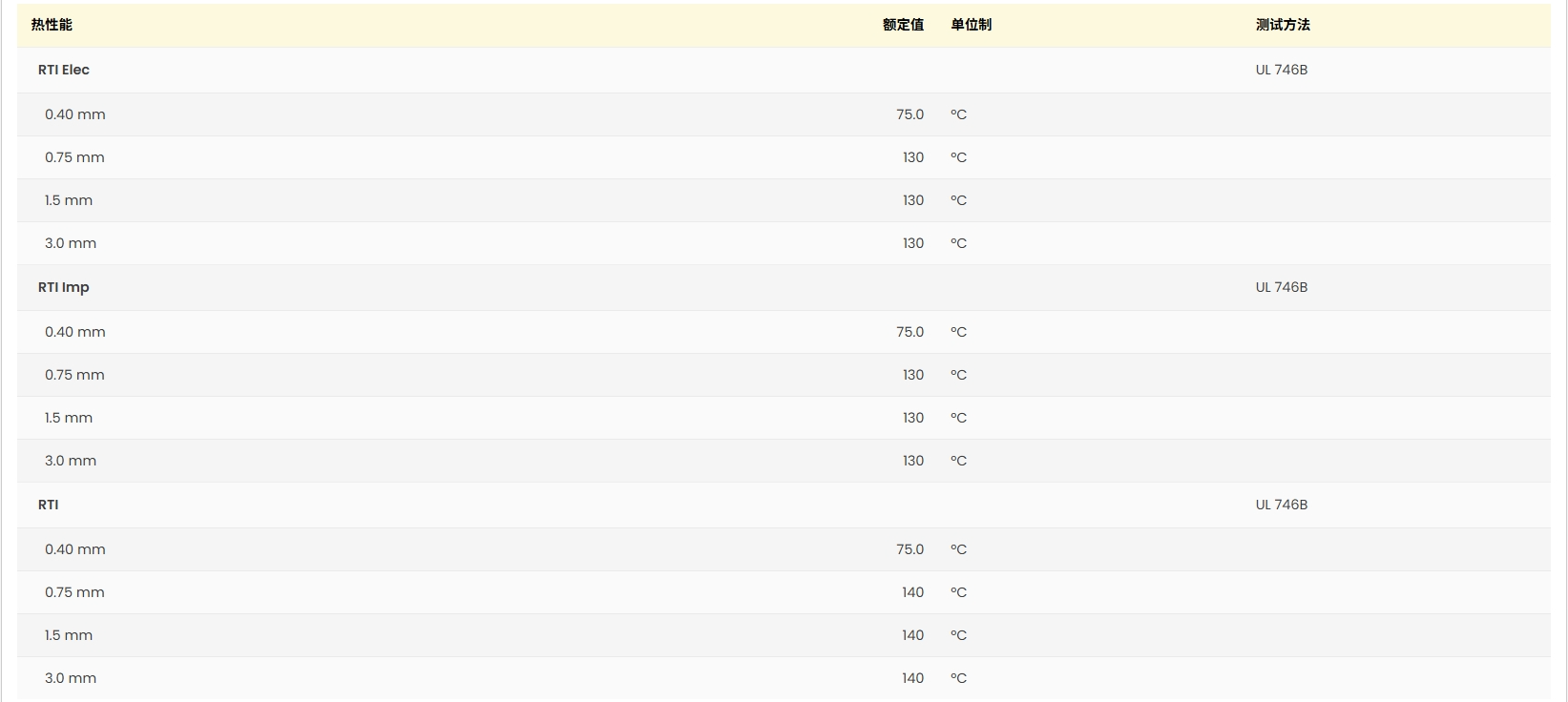

| 背壓 | < 1.00 | MPa | |
