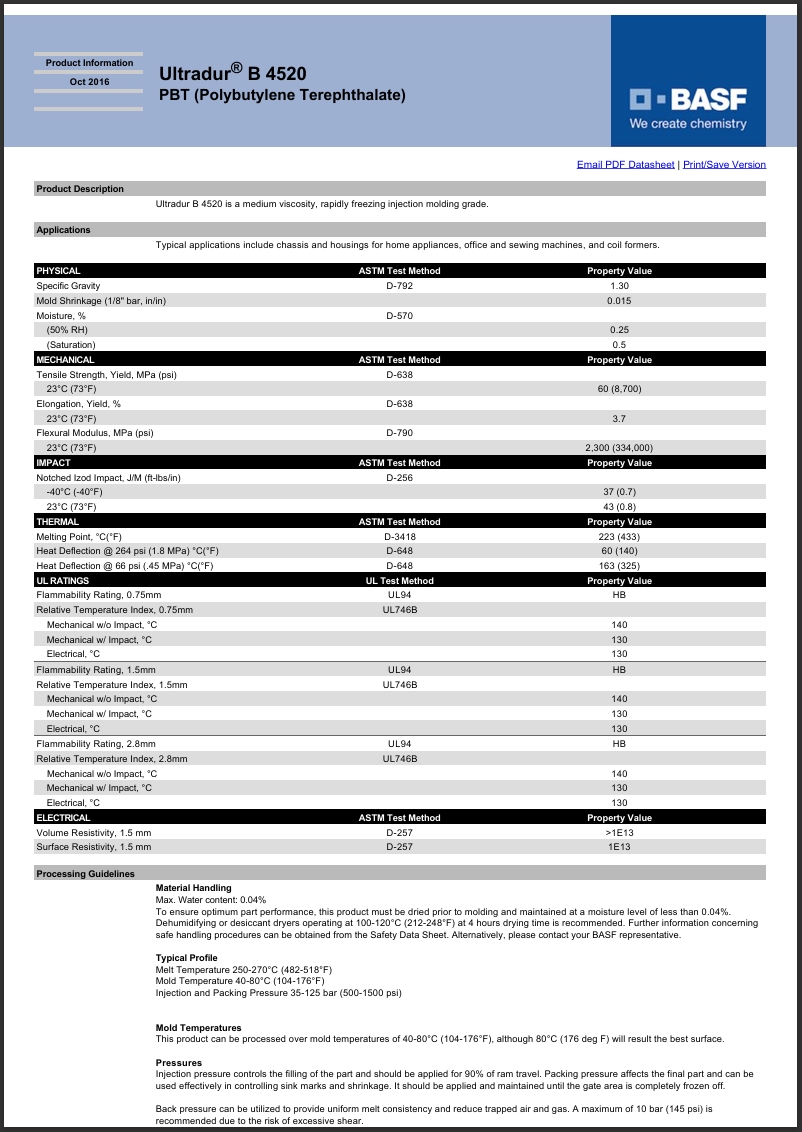

Ultradur® B 4520
聚丁烯對苯二甲酸酯(PBT)
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultradur B 4520 is a medium viscosity, rapidly freezing injection molding grade.
Applications
Typical applications include chassis and housings for home appliances, office and sewing machines, and coil formers.
ul證書號(hào)：E41871-233795，E36632-531673
材料特性：中等粘度
材料用途：家電部件，商務(wù)設(shè)備，外殼
加工方法：自然色粒子注射成型
供貨地區(qū)：亞太地區(qū)，北美洲，歐洲
中國代理：蘇州希普能工程塑料
Ultradur® B 4520巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度/比重 | 1.30 | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(250℃/2.16kg) | 19 | cm³/10min | ISO 1133 |
| 收縮率-流動(dòng)(3.18 mm) | 1.5 | % | |
| 吸水率 | |||
| 飽和 | 0.50 | % | ASTM D570 |
| 飽和,23℃ | 0.50 | % | ISO 62 |
| 平衡,50% RH | 0.25 | % | ASTM D570 |
| 平衡,23℃,50% RH | 0.25 | % | ISO 62 |
| Viscosity Number (Reduced Viscosity) | 130.0 | ml/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 2500 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | |||
| 屈服,23℃ | 60.0 | MPa | ASTM D638,ISO 527-2 |
| 屈服,-40℃ | 94.0 | MPa | ISO 527-2 |
| 屈服,80℃ | 22.0 | MPa | ISO 527-2 |
| 屈服,120℃ | 18.0 | MPa | ISO 527-2 |
| 伸長率(屈服,23℃) | 3.7 | % | ASTM D638,ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變(23℃) | > 50 | % | ISO 527-2 |
| 拉伸蠕變模量 | ISO 899-1 | ||
| 1 hr | 1800 | MPa | |
| 1000 hr | 1200 | MPa | |
| 彎曲模量 | |||
| 23℃ | 2300 | MPa | ASTM D790 |
| 23℃ | 2400 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 3.0 | kJ/m² | |
| 23℃ | 6.0 | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度(23℃) | 無斷裂 | ISO 179 | |
| 懸壁梁缺口沖擊強(qiáng)度 | ASTM D256 | ||
| -40℃ | 37 | J/m | |
| 23℃ | 43 | J/m | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 163 | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 165 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 60.0 | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值溫度 | 223 | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù) - 流動(dòng) | 1.5E-4 | cm/cm/℃ | |
| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 2.8 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 2.8 mm | 130 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 140 | ℃ | |
| 1.5 mm | 140 | ℃ | |
| 2.8 mm | 140 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | |||
| 1.50 mm | 1.0E+13 | ohms | ASTM D257 |
| -- | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | |||
| 1.50 mm | > 1.0E+15 | ohms·cm | ASTM D257 |
| -- | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介電常數(shù) | IEC 60250 | ||
| 100 Hz | 3.40 | ||
| 1 MHz | 3.30 | ||
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 2.0E-3 | ||
| 1 MHz | 0.020 | ||
| 漏電起痕指數(shù) | 550 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 0.75 mm | HB | ||
| 1.5 mm | HB | ||
| 2.8 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100到120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250到270 | ℃ | |
| 模具溫度 | 40到80 | ℃ | |
| 注塑壓力 | 3.50到12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
