Ultradur® B 4300 G3 High Speed
聚丁烯對(duì)苯二甲酸酯(PBT)，PBT-GF15
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說明:
Easy flowing injection molding grade with 15% glass fibers; for rigid, tough and dimensionally stable technical parts (eg timer dials, toggles, knobs, parts for thermostats, oven-door handles, toaster housings and grills).

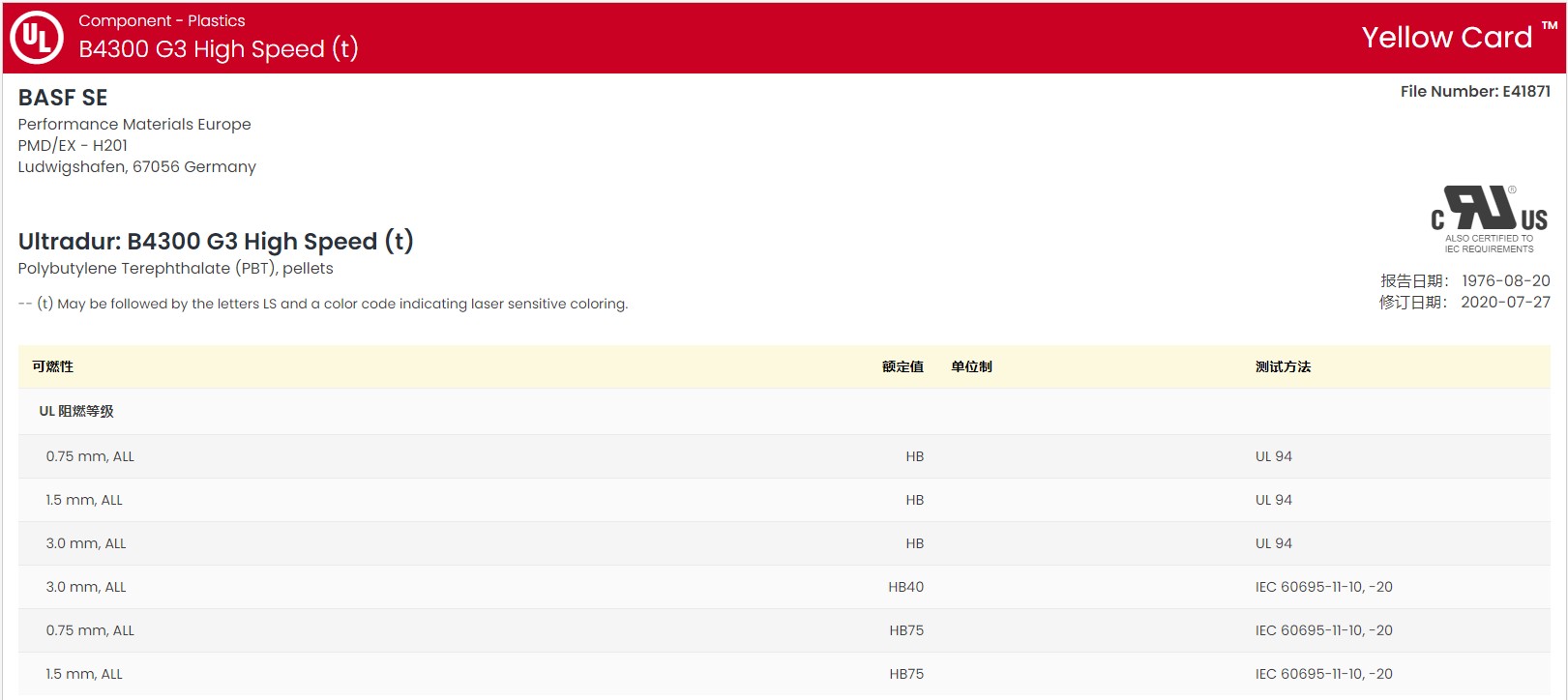

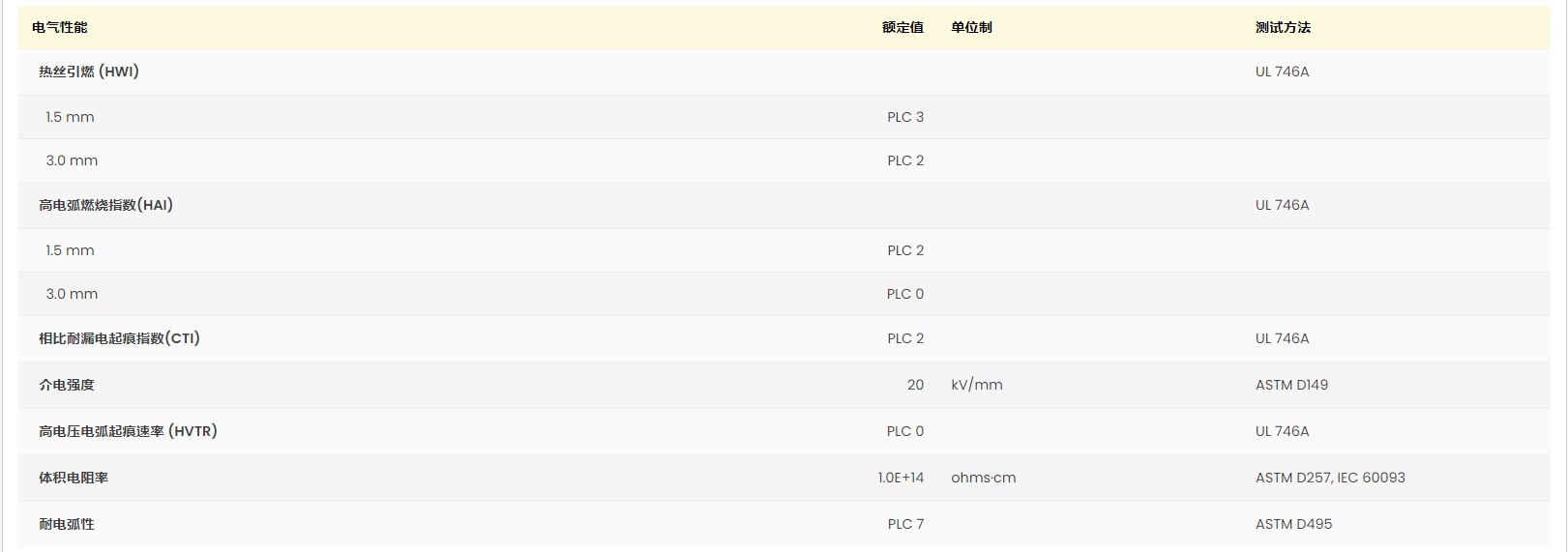

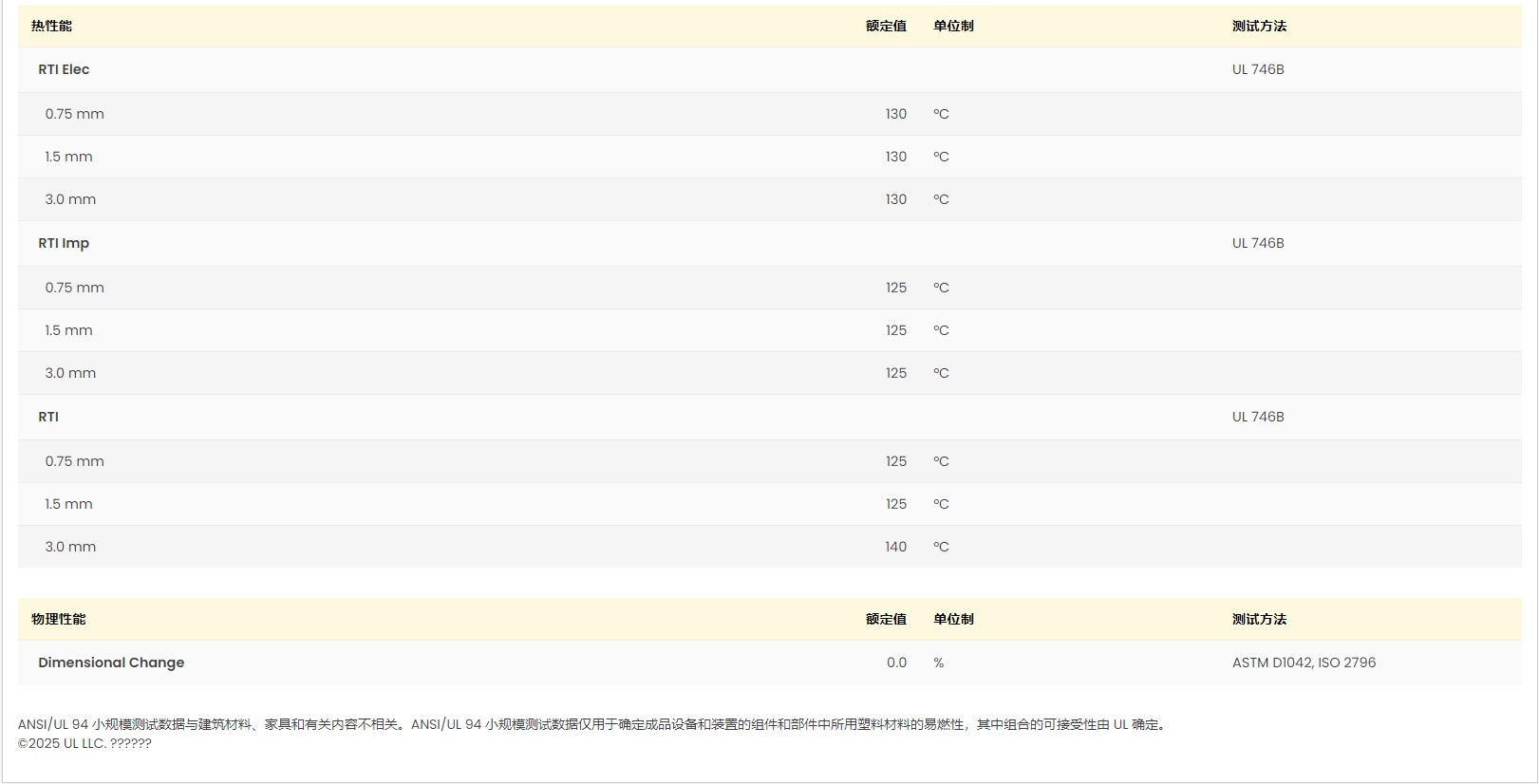

黃卡號(hào)碼：E36632-101287332，E41871-102162662
增強(qiáng)材料：玻璃纖維15%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好，高剛性，良好的流動(dòng)性，韌性良好
材料用途：把手，工程配件，家電部件，外殼
加工方法：黑色和自然色粒子注射成型
供貨地區(qū)：歐洲
中國(guó)代理：蘇州希普能工程塑料
Ultradur® B 4300 G3 High Speed巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 到 0.80 | g/cm³ | |
| 熔融體積流量（MVR）(250℃/2.16kg) | 24 | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 1.1 | % | |
| 流動(dòng) | 0.70 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘數(shù)1 | 100 | cm³/g | ISO 307 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 5600 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 100 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.7 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 5.0 | kJ/m² | ISO 179/1eA |
| 簡(jiǎn)支梁無缺口沖擊強(qiáng)度 | ISO 179/1eU | ||
| -30℃ | 30 | kJ/m² | |
| 23℃ | 30 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 215 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 185 | ℃ | ISO 75-2/A |
| 熔融溫度 | 223 | ℃ | ISO 11357-3 |
| 最高使用溫度-short cycle operation | 210 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相對(duì)電容率 | IEC 60250 | ||
| 100 Hz | 3.70 | ||
| 1 MHz | 3.70 | ||
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 1.2E-3 | ||
| 1 MHz | 0.015 | ||
| 漏電起痕指數(shù)(解決方案A) | 300 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| 可燃性等級(jí) | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 到 120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 料斗溫度 | 80 | ℃ | |
| 料筒后部溫度 | 250 | ℃ | |
| 料筒中部溫度 | 255 | ℃ | |
| 料筒前部溫度 | 260 | ℃ | |
| 射嘴溫度 | 260 | ℃ | |
| 加工（熔體）溫度 | 230 到 275 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 備注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
