Ultradur® B 4300 G2 BK05110
聚丁烯對(duì)苯二甲酸酯(PBT)
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultradur B 4300 G2 BK05110 is a pigmented black, easy flowing injection molding PBT with 10% glass fiber reinforcement for rigid, tough, and dimensionally stable parts.
Applications
Typical applications include timer dials, toggles, knobs, parts for thermostats, oven-door handles, toaster housings and grills.

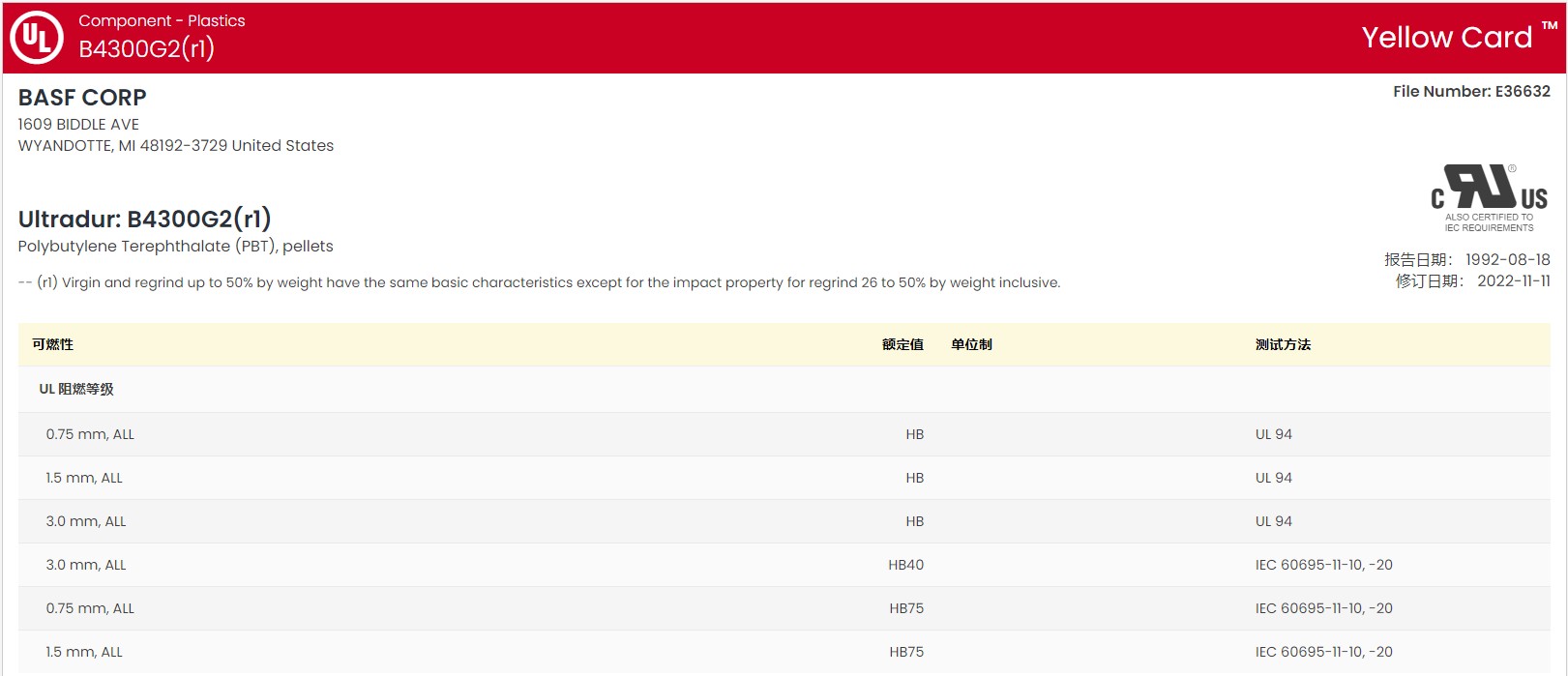

黃卡號(hào)碼：E36632-531667
增強(qiáng)材料：玻璃纖維10%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好，良好的流動(dòng)性，韌性良好，Good Rigidity
材料用途：把手，電氣/電子應(yīng)用領(lǐng)域，外殼，旋鈕
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultradur® B 4300 G2 BK05110 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.37 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(250℃/2.16kg) | 16 | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | ||
| 24 hr,23℃ | 0.20 | % | |
| 飽和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| Viscosity Number (Reduced Viscosity) | 116.0 | ml/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 4200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 85.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.5 | % | ISO 527-2 |
| 彎曲模量(23℃) | 4200 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 4.7 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 185 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |

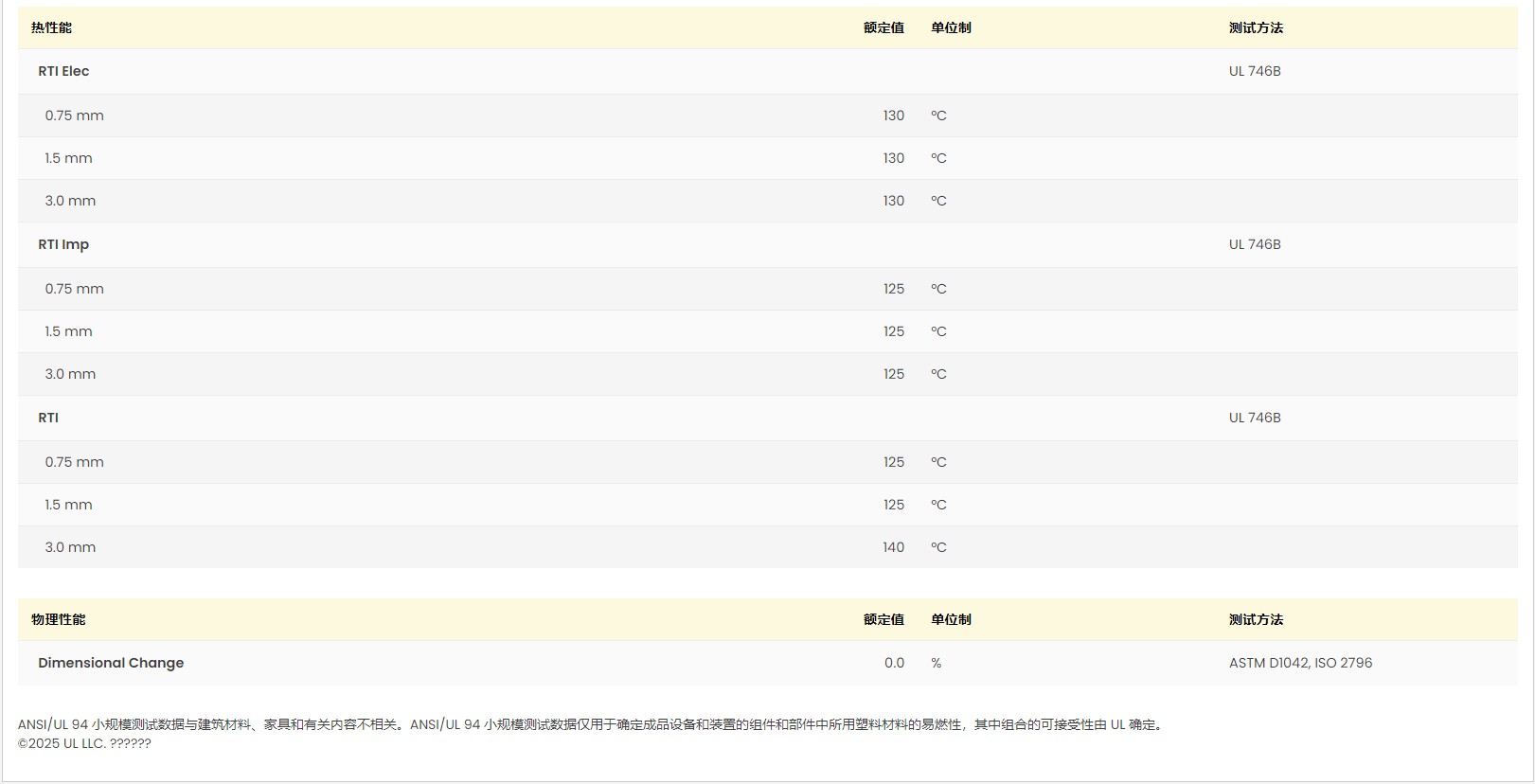

| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 125 | ℃ | |
| 1.5 mm | 125 | ℃ | |
| 3.0 mm | 125 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 125 | ℃ | |
| 1.5 mm | 125 | ℃ | |
| 3.0 mm | 140 | ℃ | |

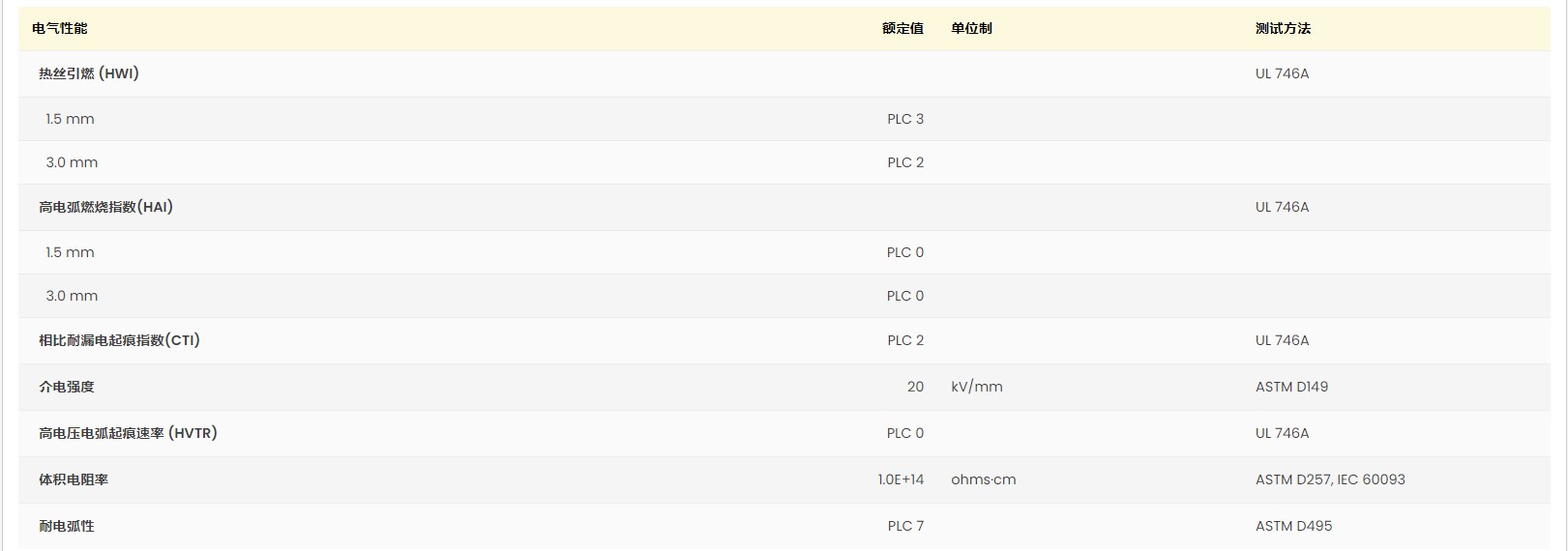

| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 0.75 mm | HB | ||
| 1.5 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250 到 270 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
