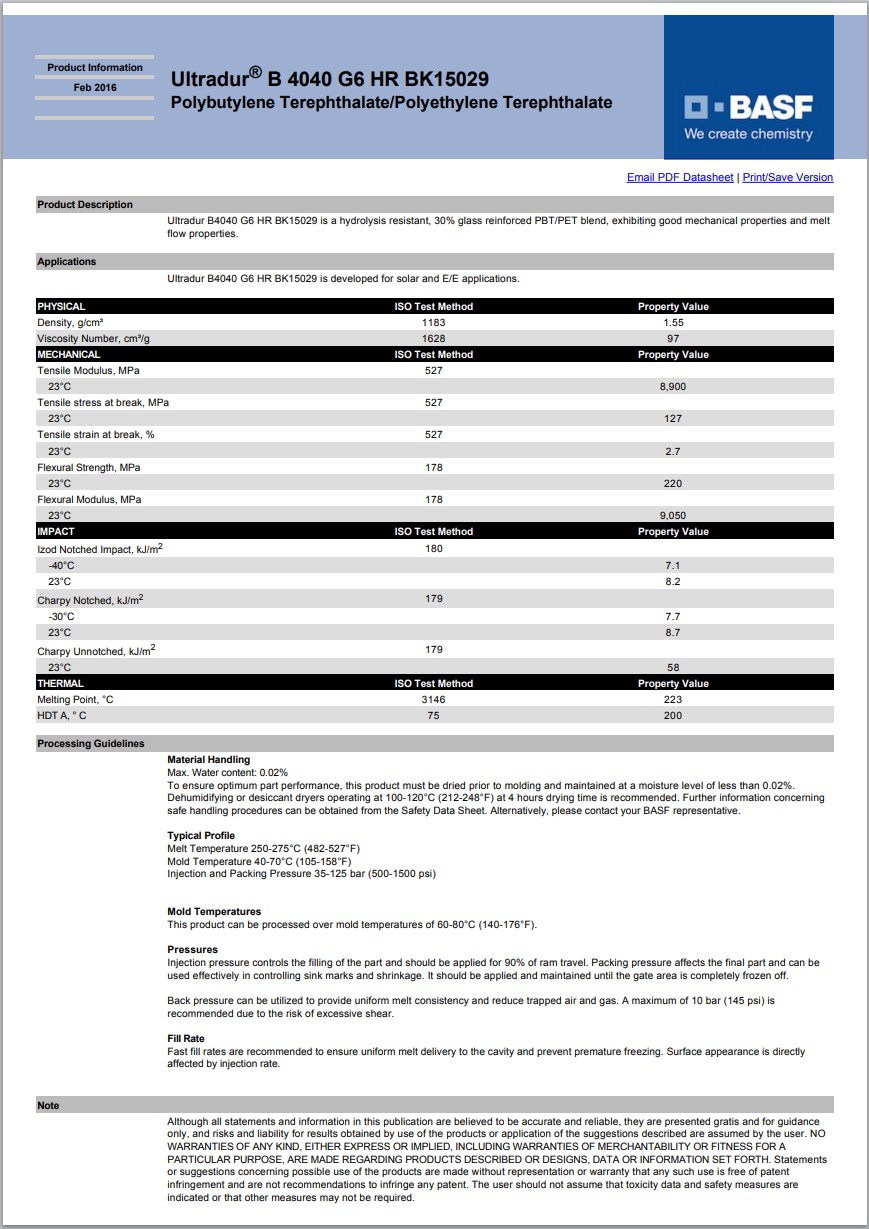

Ultradur® B 4040 G6 HR BK15029
聚對(duì)苯二甲酸丁二酯+PET (PBT+PET)
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultradur B4040 G6 HR BK15029 is a hydrolysis resistant, 30% glass reinforced PBT/PET blend, exhibiting good mechanical properties and melt flow properties.
Applications
Ultradur B4040 G6 HR BK15029 is developed for solar and E/E applications.
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
材料特性：良好的流動(dòng)性，耐水解
材料用途：電氣/電子應(yīng)用領(lǐng)域、太陽(yáng)能電池板
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultradur® B 4040 G6 HR BK15029 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.55 | g/cm³ | ISO 1183 |
| Viscosity Number (Reduced Viscosity) | 97.0 | ml/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 8900 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 127 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 2.7 | % | ISO 527-2 |
| 彎曲模量(23℃) | 9050 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 220 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 7.7 | kJ/m² | |
| 23℃ | 8.7 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 58 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | ||
| -40℃ | 7.1 | kJ/m² | |
| 23℃ | 8.2 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 200 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | ℃ | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.020 | % | |
| 加工（熔體）溫度 | 250 到 275 | ℃ | |
| 模具溫度 | 40 到 70 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | < 1.00 | MPa | |
