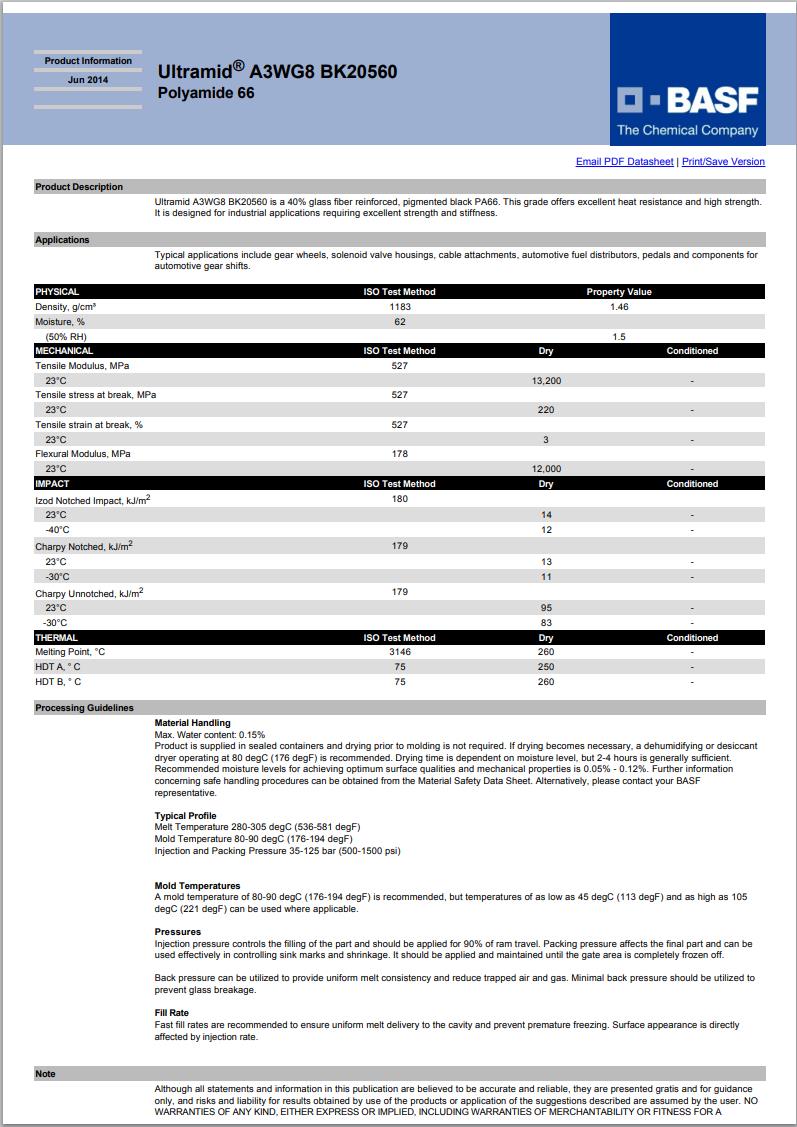

Ultramid® A3WG8 BK20560
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3WG8 BK20560 is a 40% glass fiber reinforced, pigmented black PA66. This grade offers excellent heat resistance and high strength. It is designed for industrial applications requiring excellent strength and stiffness.
Applications
Typical applications include gear wheels, solenoid valve housings, cable attachments, automotive fuel distributors, pedals and components for automotive gear shifts.
增強材料：玻璃織物40%增強
材料特性：高剛性、高強度、高耐熱、耐油
材料用途：齒輪、工業(yè)應(yīng)用、汽車領(lǐng)域的應(yīng)用、燃料管線、外殼
加工方法：黑色粒子注射成型
供貨地區(qū)：亞太地區(qū)、北美洲、歐洲
中國代理：蘇州希普能工程塑料
Ultramid® A3WG8 BK20560 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.46 | g/cm³ | ISO 1183 |
| 吸水率(平衡,23℃,50% RH) | 1.5 | % | ISO 62 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 13200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 220 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.0 | % | ISO 527-2 |
| 彎曲模量(23℃) | 12000 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | ||
| -30℃ | 11 | kJ/m² | |
| 23℃ | 13 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | ||
| -30℃ | 83 | kJ/m² | |
| 23℃ | 95 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180 | ||
| -40℃ | 12 | kJ/m² | |
| 23℃ | 14 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 260 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 280 到 305 | ℃ | |
| 模具溫度 | 80 到 90 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
