Ultramid® A3WGM33 BK20560
聚酰胺66（尼龍66）PA66-(GF15+M15)
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Combined glass fibre and mineral reinforced injection moulding grade for high stiffness parts with good dimensional stability and surface finish, such as for automotive cylinder-head cover.
增強材料：玻璃纖維15%增強，礦物15%填料
材料特性：尺寸穩(wěn)定、高剛性、優(yōu)良外觀、耐油
材料用途：汽車領域的應用
加工方法：粒子注射成型
供貨地區(qū)：亞太地區(qū)
中國代理：蘇州希普能工程塑料

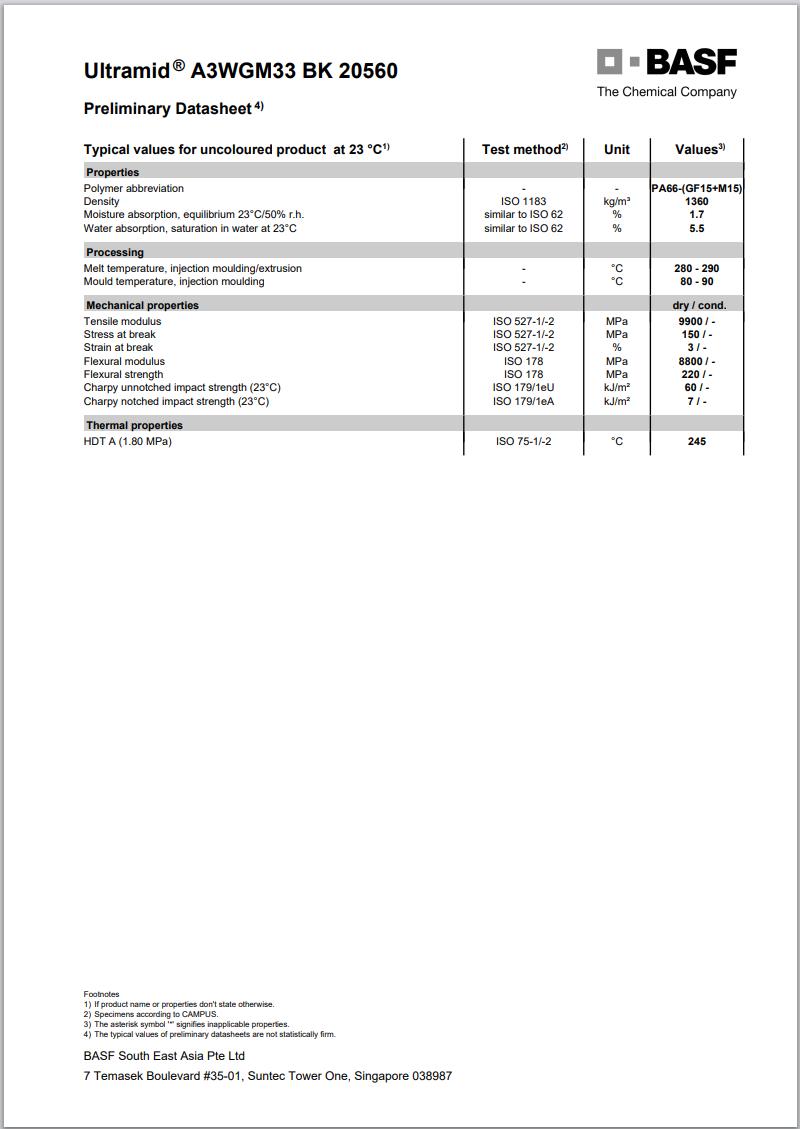

Ultramid® A3WGM33 BK20560 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.36 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 5.5 | % | |
| 平衡,23℃,50% RH | 1.7 | % | |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 9900 | MPa | ISO 527-1 |
| 拉伸應力(斷裂) | 150 | MPa | ISO 527-2 |
| 拉伸應變(斷裂) | 3.0 | % | ISO 527-2 |
| 彎曲模量 | 8800 | MPa | ISO 178 |
| 彎曲應力 | 220 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 7.0 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強度(23℃) | 60 | kJ/m² | ISO 179/1eU |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 245 | ℃ | ISO 75-2/A |
| 補充信息 | 額定值 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA66-(GF15+M15) | ||
| 注射 | 額定值 | 單位制 | |
| 加工（熔體）溫度 | 280 到 290 | ℃ | |
| 模具溫度 | 80 到 90 | ℃ | |
